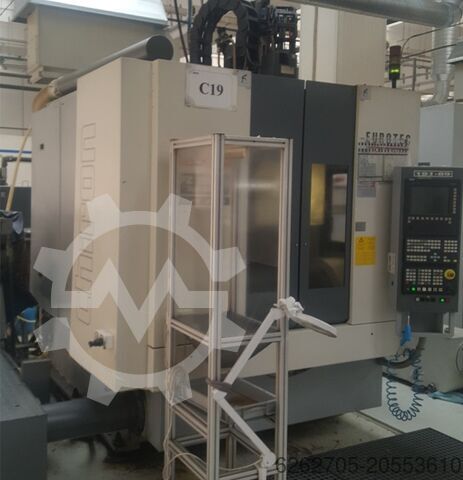

Vertical machining center CHIRON FZ 15K S FA
Occasionchiron · FZ 15K S FA
Caractéristiques techniques
Marque
chiron
Modèle
FZ 15K S FA
Année
2007
Description
Condition: repair required (used), Year of construction: 2009, functionality: not functional, machine/vehicle number: 281-06, Technical Specifications: # Machining Workspace: X 550 mm; Y 400 mm; Z 360 mm # Axis Description: 3 linear axes (X, Y, Z) + 1 rotary axis (rotary table A) and 2 rotary axes (B, indexer head) with direct angular measuring system, maximum 50 rpm, accuracy +/- 5 seconds # A axis swivel: +/-110˚ # Max. clamping/part dimensions: Ø 247 x 830 mm; max. weight 360 kg # Rapid traverse rate: X/Y/Z 40/40/40 m/min # Distance between divider heads B1/B2: 250 mm # Spindle speed: 1–10,000 rpm # Spindle taper: DIN69893-HSK-A63 (with internal coolant) # Automatic tool changer: 1x48 tools / chip-to-chip time approx. 2.5 sec # Max tool diameter: Ø82 mm / max. length 250 mm / 5 kg Electrical connection: # Voltage: 3x400V/50Hz # Installed power: approx. 45 kVA / 80A Dimensions: # Installation area: approx. 4.4 x 2.3 x 3.1 m # Weight: approx. 8,500 kg Equipment includes: # CNC control: Siemens 840D Powerline # Chip conveyor: Spring Knoll # Oil cooling system # High-pressure oil filtration system, max. 80 bar: Knoll HL 450/1200 # Shaft, guideways, and electrical cabinet cooling system # 2 oil lubrication systems # Oil mist extraction/recovery: LTA AC3002 # Fire protection: Kraft & Bauer # Presence detection: with low pressure air sensors (part present) # In-process control: Marposs T25 # Tool breakage monitoring: Blum Novotech Bleb T E Noxxivce H Aol # Tool presence detection system in spindle # Documentation: incomplete Machine condition: NOT OPERATIONAL # Cover for tool magazine # Tool magazine presence sensor (BERU)
Constructeur allemand de centres d'usinage à grande vitesse, basé à Tuttlingen.
Un centre d'usinage combine plusieurs opérations (fraisage, perçage, alésage) en une seule machine à commande numérique, avec changement d'outil automatique pour une production continue et précise. Central en aéronautique, automobile, médical et sous-traitance de précision, partout où plusieurs opérations d'usinage doivent s'enchaîner sans reprise de pièce. Le prix va de 15 000-40 000 € pour un centre d'usinage vertical d'occasion à plusieurs centaines de milliers d'euros neuf pour un centre 5 axes haute performance. Durée de vie de 15 à 20 ans, la broche et le magasin d'outils étant les composants les plus critiques à entretenir. Nécessite une alimentation électrique triphasée forte puissance, un système de lubrification/arrosage, et un sol renforcé pour supporter le poids de la machine.
