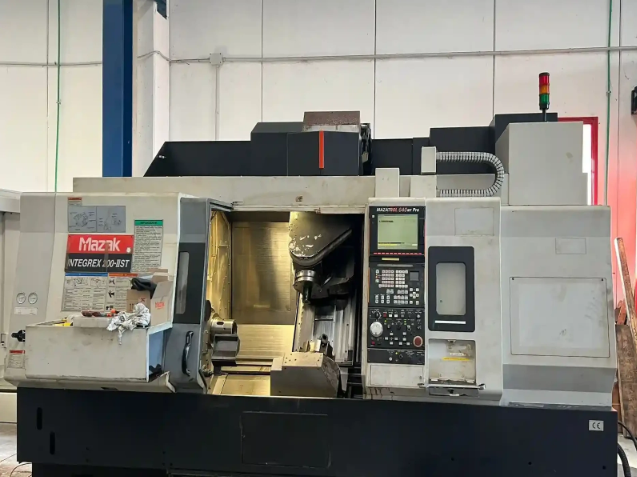

Tour multitâches cnc Mazak INTEGREX 200 MARK III ST d'occasion
OccasionMazak · INTEGREX 200 MARK III ST
Caractéristiques techniques
Marque
Mazak
Modèle
INTEGREX 200 MARK III ST
Année
2004
Description
CNC : Mazak Mazatrol Fusion 640MT PRO Caractéristiques techniques principales Capacité de tournage de la tête d'axe B Diamètre max. de rotation : 660 mm Diamètre max. de rotation sur le chariot : 660 mm Diamètre max. de tournage : 660 mm Longueur max. de tournage : 1 016 mm Caractéristiques des axes Course de l'axe X : 580 mm Course de l'axe Y : +/- 80 mm Course de l'axe Z : 1 045 mm Avance rapide axe X : 38 m/min Avance rapide axe Y : 26 m/min Avance rapide axe Z : 38 m/min Avance maximale en travail axes X, Y, Z : 8 m/min ⚙️ Caractéristiques des axes (tourelle inférieure) Course axe X2 : 150 mm Course axe Z2 : 1 010 mm Avance rapide axes X2, Z2 : 38 m/min Avance maximale en travail sur les axes X2, Z2 : 8 m/min Broche principale Vitesse de rotation maximale : 35-5 000 tr/min Poupée porte-broche : ASA 6 Alésage de la broche : 76 mm Positionnement de la broche (axe C) : 0,0001° Avance rapide axe C : 400 tr/min Diamètre max. de la barre à tourner : 64 mm Moteur de la broche : Puissance pour 30 minutes d'usinage : 22 kW Puissance en continu : 15 kW Couple maximal : 350 Nm Mandrin porte-pinces Bellegrandi MSCTN70 Deuxième mandrin Vitesse de rotation maximale : 5 000 tr/min Vitesse de rotation minimale : 35 tr/min Nez de broche : ASA 6 Positionnement de la broche : 0,001 deg Course de l'axe W : 1 050 mm Avance rapide de l'axe W : 30 m/min Moteur de broche : Puissance pour 30 minutes d'usinage : 18,5 kW Puissance pour usinage en continu : 15 kW Couple maximal : 325 Nm Autocentrage Kitagawa B-208 Changeur d'outils ATC / magasin Type de magasin d'outils : À CHAÎNE Capacité du magasin : 40 emplacements Diamètre maximal de l'outil : Avec outils adjacents : 90 mm Sans outils adjacents : 125 mm Poids maximal de l'outil : 10 kg Longueur maximale de l'outil : 300 mm Méthode de sélection de l'outil : emplacement fixe, course courte Temps de changement d'outil (outil à outil) : 1,3 s Tête d'axe B Nombre de positions : UNIQUE Méthode de serrage du porte-outil : COROMANT CAPTO C6 Dimensions de la tige pour outil de tournage extérieur : 25x25 mm Longueur max. de la tige de tournage extérieur : 125 mm Diamètre max. de la tige du foret : 40 mm Tourelle inférieure Nombre de positions : 9 Temps de positionnement de la tourelle (1 pas) : 0,14 s Dimensions de la tige pour outil de tournage extérieur : 25 x 25 mm Longueur max. de la tige de tournage extérieur : 120 mm Diamètre max. de la tige du bareno : 32 mm Caractéristiques de la tête motorisée Nombre de positions : UNIQUE Vitesse de rotation maximale : 12 000 tr/min Vitesse de rotation minimale : 15 tr/min Moteur des outils motorisés : Puissance pour 10 minutes d'usinage : 15 kW Couple maximal : 119 Nm Axe B Rotation : 225° Couple continu : 472 Nm Système de refroidissement Capacité du bac : 300 l Pompe de refroidissement : Pression : 15 bar Débit : 20 l/min Puissance électrique requise En continu : 66 kVA Alimentation en air requise Pression : 5 kg/cm² Débit : 500 l/min Dimensions de la machine Longueur : 6 820 mm Largeur : 2 400 mm Hauteur : 2 900 mm Poids : 10 300 kg Composition de la machine Commande numérique Mazatrol Fusion 640MT PRO Magasin d'outils à 40 emplacements CAPTO C6 Axe B de positionnement avec incrément minimal de 0,001 degré Interface poussoir de barre Ramasseur de pièce automatique Refroidissement par la tête de fraisage 15 bars Préréglage automatique (Tool Eye) Pack optionnel EIA/ISO Chargeur de barres : IEMCA MASTER 880 P E Année : 2004 CN: Mazak Version CN: Mazatrol Fusion 640MT PRO Longueur usinable: 1016 mm Diamètre usinable: 660 mm Passage en barre : 64 mm Nez de la broche: ASA 6 JIS A-2 / ASA Puissance de la broche: 22 kW Vitesses de broche: 5000 Course X: 580 mm Course Z: 1045 mm Course Y: 160 mm Axe B: Oui Boîte de vitesses: Oui Diamètre du mandrin : 76 mm Presetting: Oui Nombre de tourelles inférieures: 2 Nombre d'outils motorisés: 9 Nombre d'axes Y: 1 Contrebroche: Oui Puissance de la broche de fraisage: 15 Kw Vitesse de rotation de la broche de fraisage: 12000 rpm Arrosage centre broche: Oui Positions du magasin d'outils: 40 Robots: Oui Modèle embarreur: IEMCA MASTER 880 P E
Yamazaki Mazak Corporation est un fabricant innovant de machines-outils spécialisé dans le travail des métaux depuis plus d'un siècle. L'entreprise propose une large gamme de centres d'usinage et de systèmes de découpe laser destinés à tous les secteurs industriels, de la sous-traitance à l'aéronautique. Avec environ 8 400 employés et des sites de production implantés au Japon, en Angleterre, en Chine et à Singapour, Mazak fournit des machines de haute précision et des solutions d'automatisation pour optimiser les processus d'usinage.
Un tour CNC usine des pièces cylindriques par enlèvement de matière, en faisant tourner la pièce contre un outil de coupe piloté par commande numérique pour une précision et une répétabilité élevées. Utilisé en sous-traitance mécanique, aéronautique, automobile et fabrication de pièces techniques nécessitant des séries précises et reproductibles. Le prix va de 5 000-20 000 € pour un petit tour CNC d'occasion à plus de 200 000 € neuf pour un tour multi-axes haute précision. Durée de vie de 15 à 25 ans avec un entretien régulier, la broche et les glissières étant les éléments les plus sensibles à l'usure. Nécessite une alimentation électrique triphasée, un système de lubrification/arrosage, et un espace suffisant pour l'évacuation des copeaux.
