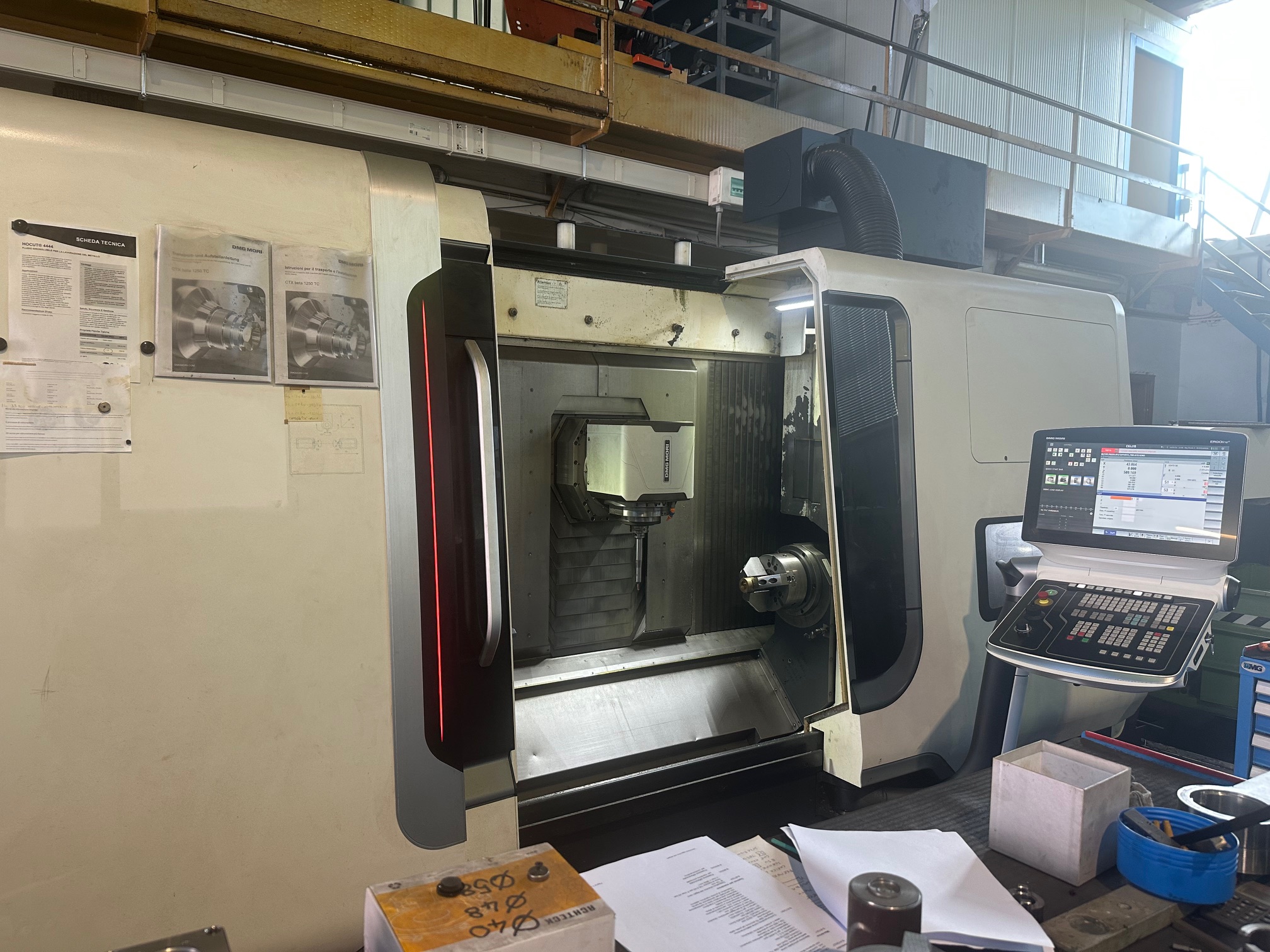

Tour multitâches cnc DMG MORI CTX BETA 1250 TC 2ND d'occasion
OccasionDMG MORI · CTX BETA 1250 TC 2ND
Caractéristiques techniques
Marque
DMG MORI
Modèle
CTX BETA 1250 TC 2ND
Description
CNC CELOS avec Siemens 840D sl Operate ERGOline 21,5” Multi-Touch Zone de travail : Diamètre de rotation : 500 mm Diamètre maximal de tournage : 500 mm Longueur maximale de tournage : 1 200 mm Distance entre les broches (avec contre-broche) : 1 470 mm Broche principale Bride de fixation de la broche : 170 mm (h5) Alésage de la broche : 87 mm Diamètre intérieur du tube de traction : 67 mm Diamètre du palier avant : 130 mm Puissance S1 / S3 : 33 / 40 kW Vitesse maximale : 4 000 tr/min Couple S1 / S3 : 580 / 700 Nm Contre-broche Puissance S1 / S3 : 25 / 32 kW Vitesse max. : 5 000 tr/min Couple S1 / S3 : 280 / 360 Nm Chariot Course axe X : 490 mm (-10 / +480) Course axe Y : ±125 mm Course axe Z : 1 200 mm Vitesse rapide X / Y / Z : 40 / 40 / 50 m/min Force d'avance S6 X / Y / Z : 9 / 6 / 9 kN Broche de fraisage – tournage Logement d'outil : Capto C6 Vitesse max. : 12 000 tr/min Puissance S1 / S3 (2 min) : 19 / 22,5 kW Couple S1 / S3 (2 min) : 85 / 120 Nm Résolution de l'axe de broche : 0,001° Couple d'arrêt : 850 Nm Axe B CNC Course de pivotement : ±120° Vitesse de pivotement : 25 200 tr/min Couple S6 : 614 Nm Serrage hydraulique : 2 800 Nm Configuration de la machine Broche principale (ISM 102) Puissance : 33 / 40 kW Couple : 580 / 700 Nm Vitesse : 0 – 4 000 tr/min Tube d'entraînement : Ø 104 mm x 800 mm de profondeur Serrage hydraulique semi-creux Axe C + frein hydraulique Contre-broche (ISM 76) Puissance : 25 / 32 kW Couple : 280 / 360 Nm Vitesse : 0 – 5 000 tr/min Tube de traction : Ø 67 mm Serrage hydraulique semi-creux Axe C + frein hydraulique Chariot inférieur Système à recirculation de billes avec mesure directe Refroidissement et fonctions Refroidissement par le mandrin Dispositif de nettoyage de la broche Options de broche Dispositif de serrage du câble : Ø 104 mm – force 105,5 kN – pression max. 45 bar – vitesse max. 3 600 tr/min Pression différenciée pour la broche principale et la contre-broche Autocentrants Broche principale : SMW Autoblok BBD 315/122 (3 mors) Contre-broche : SMW Autoblok BBD 210-66 (3 mors) Broche de fraisage Attache Capto C6 avec magasin d'outils Contre-pointe Force de poussée : 2,5 – 6 kN Commande mécatronique programmable Magasin d'outils Magasin à chaîne : 48 positions (Capto C6) Refroidissement et copeaux Convoyeur à copeaux à bande articulée Système de refroidissement haute pression : Réservoir : 980 L Débit : 20 L/min à 8 bar Nettoyage de la broche principale et de la contre-broche Hotte d'aspiration des fumées : 1 100 m³/h (classe H13) Options de contrôle Cycle anti-vibration avec variation de la vitesse de la broche Équipement Environ 50 outils Capto C6 2 armoires avec inserts et équipements Manuels et déclaration CE CN: Siemens Version CN: 840 D Longueur usinable: 1200 mm Diamètre usinable: 500 mm Puissance de la broche: 40 kW Vitesses de broche: 4000 Axe B: Oui Diamètre du mandrin : 87 mm Convoyeur de copeaux: Oui Nombre de tourelles inférieures: 1 Nombre d'axes C: 1 Contrebroche: Oui Puissance de la broche de fraisage: 22.5 Kw Vitesse de rotation de la broche de fraisage: 12000 rpm Arrosage centre broche: Oui Positions du magasin d'outils: 48
DMG MORI est un leader mondial dans la fabrication de machines-outils d'usinage, spécialisée dans les centres d'usinage CNC pour le tournage et le fraisage. L'entreprise fournit également des solutions complètes dans le domaine de la production additive. DMG MORI est reconnue pour établir des normes technologiques élevées dans l'usinage de précision des métaux.
Un tour CNC usine des pièces cylindriques par enlèvement de matière, en faisant tourner la pièce contre un outil de coupe piloté par commande numérique pour une précision et une répétabilité élevées. Utilisé en sous-traitance mécanique, aéronautique, automobile et fabrication de pièces techniques nécessitant des séries précises et reproductibles. Le prix va de 5 000-20 000 € pour un petit tour CNC d'occasion à plus de 200 000 € neuf pour un tour multi-axes haute précision. Durée de vie de 15 à 25 ans avec un entretien régulier, la broche et les glissières étant les éléments les plus sensibles à l'usure. Nécessite une alimentation électrique triphasée, un système de lubrification/arrosage, et un espace suffisant pour l'évacuation des copeaux.
