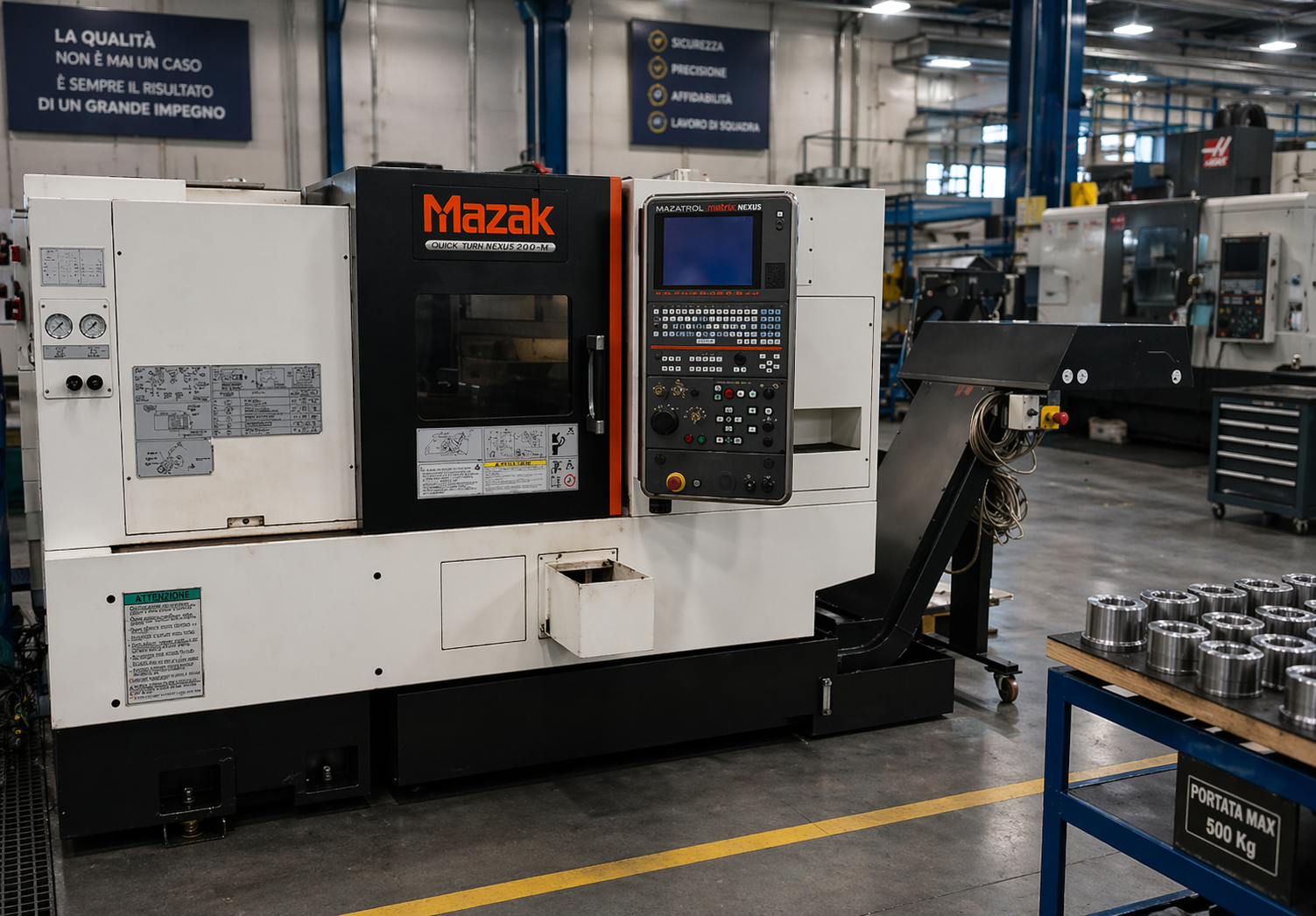

Tour motorisé cnc Mazak QUICK TURN NEXUS 250 MSY MARK II d'occasion
OccasionMazak · QUICK TURN NEXUS 250 MSY MARK II
Caractéristiques techniques
Marque
Mazak
Modèle
QUICK TURN NEXUS 250 MSY MARK II
Année
2011
Description
Caractéristiques techniques principales Capacités Diamètre maximal de rotation : 675 mm Diamètre maximal de tournage : 380 mm Caractéristiques des axes Course de l'axe X : 230 mm Course de l'axe Y : +/-50 mm Course de l'axe Z : 575 mm Avance rapide de l'axe X : 30 m/min Avance rapide de l'axe Y : 21 m/min Avance rapide axe Z : 33 m/min Broche principale Vitesse de rotation maximale : 4 000 tr/min Vitesse de rotation minimale : 35 tr/min Poupée fixe : 8 Alésage de la broche : 88 mm Diamètre max. de la barre tournable (standard) : 77 mm Positionnement de la broche (axe c) : 0,0001 deg Avance rapide axe c : 555 tr/min Moteur de broche Puissance pour 30 minutes d'usinage : 26 kW Puissance en continu : 22 kW Couple maximal : 465 Nm Deuxième broche Vitesse de rotation maximale : 6 000 tr/min Vitesse de rotation minimale : 35 tr/min Nez de broche : A5 Positionnement de la broche : 0,0001° Course de l'axe W : 858 mm Avance rapide de l'axe W : 30 m/min Moteur de broche Puissance pour 10 min. d'usinage : 11 kW Couple maximal : 90 Nm Tourelle Nombre de positions : 12 Méthode de serrage du porte-outil : Mazak VDI Temps de positionnement de la tourelle (1 pas) : 0,2 s Temps de positionnement de la tourelle (1 tour complet) : 0,6 s Dimensions de la tige de l'outil de tournage extérieur : 25 x 2 mm Longueur max. de la tige de tournage extérieur : 150 mm Diamètre max. de la tige du foret : 40 mm Caractéristiques des outils motorisés Nombre de positions : 12 Vitesse de rotation maximale : 4 500 tr/min Vitesse de rotation minimale : 25 tr/min Diamètre max. pour outils de perçage sur acier C45 : 20 mm Diamètre max. pour outils de fraisage sur acier C45 : m12x2 Moteur des outils motorisés Puissance pour 10 minutes d'usinage : 5,5 kW Couple maximal des outils motorisés : 35 Nm Caractéristiques du mandrin à serrage automatique Diamètre du mandrin à serrage automatique : 254 mm Type de mandrin auto-centrant : Kitagawa b210a0815d Course des mâchoires : 8,8 mm Poids du mandrin auto-centrant : 41,5 kg Type de vérin : s1877-15y Course du vérin : 25 mm Caractéristiques du deuxième dispositif d'auto-centrage Pour contre-broche de reprise Diamètre du dispositif d'auto-centrage : 152,4 mm Type de dispositif d'auto-centrage : Kitagawa b210a815x Course des mâchoires : 5,5 mm Poids du dispositif d'auto-centrage : 13,7 kg Type de cylindre : rMKP105-15-39 Course du cylindre : 20 mm Système de refroidissement Capacité du bac : 190 l Puissance électrique requise En continu : 41,6 kVA Pour 30 min de fonctionnement : 47,4 kVA Alimentation en air requise Pression : 5 kg/cm² Débit : 150 l/min Dimensions de la machine Longueur : 2 848 mm Largeur : 1 860 mm Hauteur : 1 865 mm Poids : 5 400 kg Composition de la machine Commande numérique : Matrix Axe C en continu : 3 600 000 positions (incrément 0,0001°) sur la deuxième broche Refroidissement haute pression : 15 bars Interface électrique : poussoir de barre Ramasseur de pièce : automatique Convoyeur à copeaux : latéral à tapis Mayfran Autocentrage : B210A815X avec alésage traversant en remplacement du modèle standard pour un passage de barre de 77 cm Moteur horizontal HD (heavy duty) : 6 000 tr/min, diamètre 20 mm avec refroidissement traversant Moteur vertical HD (heavy duty) : 6 000 tr/min, diamètre 20 mm avec refroidissement interne Broche : Bellegrandi MSCTN80 + BA80 (diamètre 30-50 mm) Année : 2011 CN: Mazak Version CN: Matrix Axe Y: Oui Longueur usinable: 575 mm Diamètre usinable: 380 mm Passage en barre : 77 mm Nez de la broche: ASA 8 JIS A-2 / ASA Vitesses de broche: 4000 Puissance de la broche: 26 kW Course X: 230 mm Course Z: 575 mm Course Y: 100 mm Diamètre du mandrin : 88 mm Convoyeur de copeaux: Oui Nombre de tourelles: 1 Nombre d'outils motorisés: 12 Nombre d'axes Y: 1 Nombre d'axes C: 1 Contrebroche: Oui Robots: Oui
Yamazaki Mazak Corporation est un fabricant innovant de machines-outils spécialisé dans le travail des métaux depuis plus d'un siècle. L'entreprise propose une large gamme de centres d'usinage et de systèmes de découpe laser destinés à tous les secteurs industriels, de la sous-traitance à l'aéronautique. Avec environ 8 400 employés et des sites de production implantés au Japon, en Angleterre, en Chine et à Singapour, Mazak fournit des machines de haute précision et des solutions d'automatisation pour optimiser les processus d'usinage.
Un tour CNC usine des pièces cylindriques par enlèvement de matière, en faisant tourner la pièce contre un outil de coupe piloté par commande numérique pour une précision et une répétabilité élevées. Utilisé en sous-traitance mécanique, aéronautique, automobile et fabrication de pièces techniques nécessitant des séries précises et reproductibles. Le prix va de 5 000-20 000 € pour un petit tour CNC d'occasion à plus de 200 000 € neuf pour un tour multi-axes haute précision. Durée de vie de 15 à 25 ans avec un entretien régulier, la broche et les glissières étant les éléments les plus sensibles à l'usure. Nécessite une alimentation électrique triphasée, un système de lubrification/arrosage, et un espace suffisant pour l'évacuation des copeaux.
