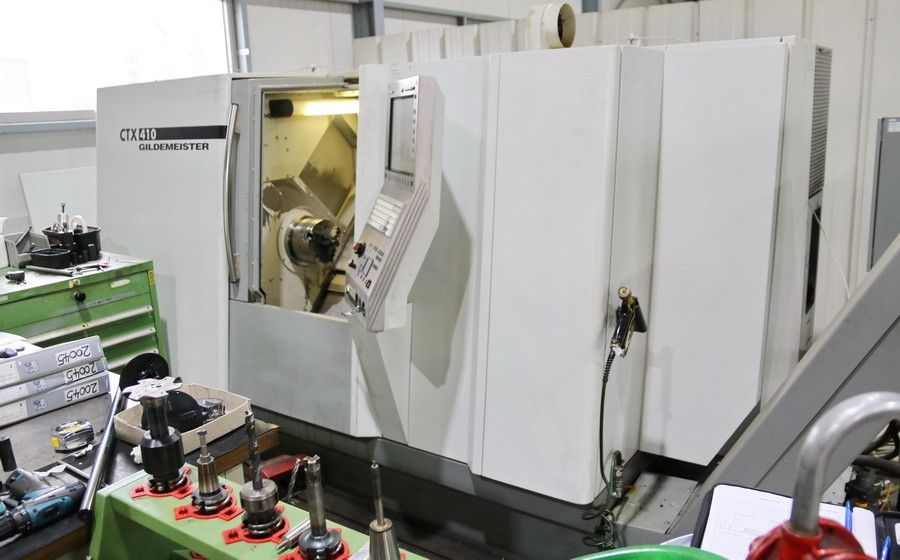

Tour motorisé cnc GILDEMEISTER CTX 410 V3 d'occasion
OccasionGILDEMEISTER · CTX 410 V3
Caractéristiques techniques
Marque
GILDEMEISTER
Modèle
CTX 410 V3
Année
2009
Description
Détails techniques course de l'axe : diamètre du mandrin 215 mm commande CNC Pilot 4290 Heidenhain diamètre du fourreau 120 mm dimensions de la machine : environ 4,5 x 2,0 x 2,0 m Stations d'outils entraînés : avances : Broche principale : capacité de barre max. 65 mm Couple max. Couple 10 Nm Diamètre de tournage max. 320 mm Nombre de positions d'outils entraînés 12 pos. nombre de positions d'outils 12 pos. puissance - broche principale 28 / 21 kW puissance des stations d'outils entraînées 3,1 kW course du fourreau 150 mm déplacement rapide X : 24 / Z : 30 m/min alésage de la broche 87 mm diamètre de la broche dans le palier avant 130 mm nez de la broche 170h5 diamètre de pivotement au-dessus du guide transversal 365 mm Contre-pointe : cône du centre MK 4 vitesse de rotation de la broche max. 4.500 min/-1 cône d'outil VDI 30 puissance totale requise 44 kVA longueur de tournage 600 mm plage de vitesse de rotation - broche principale max. 5.000 min/-1 tourelle : poids de la machine environ 5,6 t course x 250 mm course z 635 mm Accessoires : Axe C 0,04 Convoyeur de copeaux Système de refroidissement Documents stations d'outils entraînés 4x système hydraulique Filtre à bande en papier Contre-pointe Mandrin à trois mâchoires Schunk ROTA NCD 215-66 porte-outils div. Tourelle CN: Heidenhain Version CN: CNC Pilot 4290 Longueur usinable: 600 mm Diamètre usinable: 320 mm Passage en barre : 65 mm Nez de la broche: 170h5 JIS A-2 / ASA Puissance de la broche: 28 kW Course X: 250 mm Course Z: 635 mm Contre-pointe: Oui Diamètre du mandrin : 215 mm Convoyeur de copeaux: Oui Nombre de tourelles: 1 Nombre d'outils motorisés: 12 Nombre d'axes C: 1 Contrebroche: No
Un tour CNC usine des pièces cylindriques par enlèvement de matière, en faisant tourner la pièce contre un outil de coupe piloté par commande numérique pour une précision et une répétabilité élevées. Utilisé en sous-traitance mécanique, aéronautique, automobile et fabrication de pièces techniques nécessitant des séries précises et reproductibles. Le prix va de 5 000-20 000 € pour un petit tour CNC d'occasion à plus de 200 000 € neuf pour un tour multi-axes haute précision. Durée de vie de 15 à 25 ans avec un entretien régulier, la broche et les glissières étant les éléments les plus sensibles à l'usure. Nécessite une alimentation électrique triphasée, un système de lubrification/arrosage, et un espace suffisant pour l'évacuation des copeaux.
