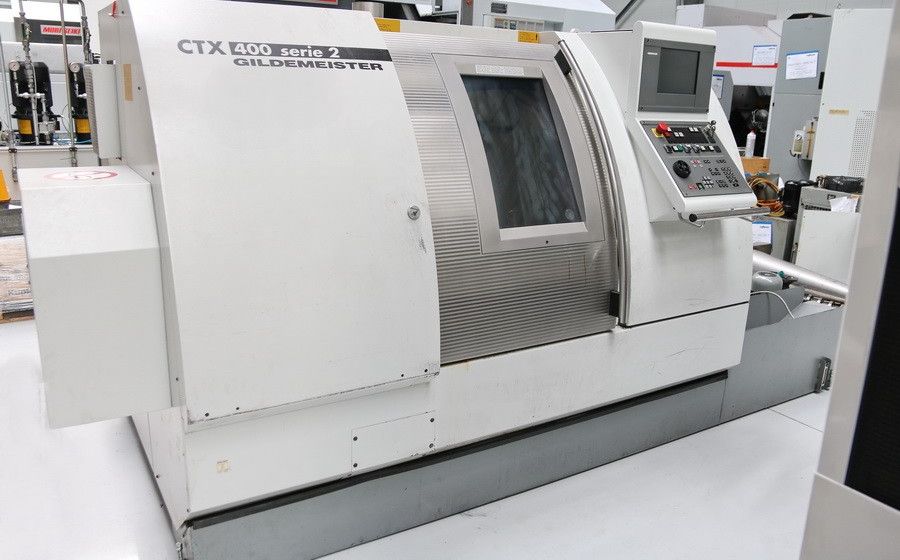

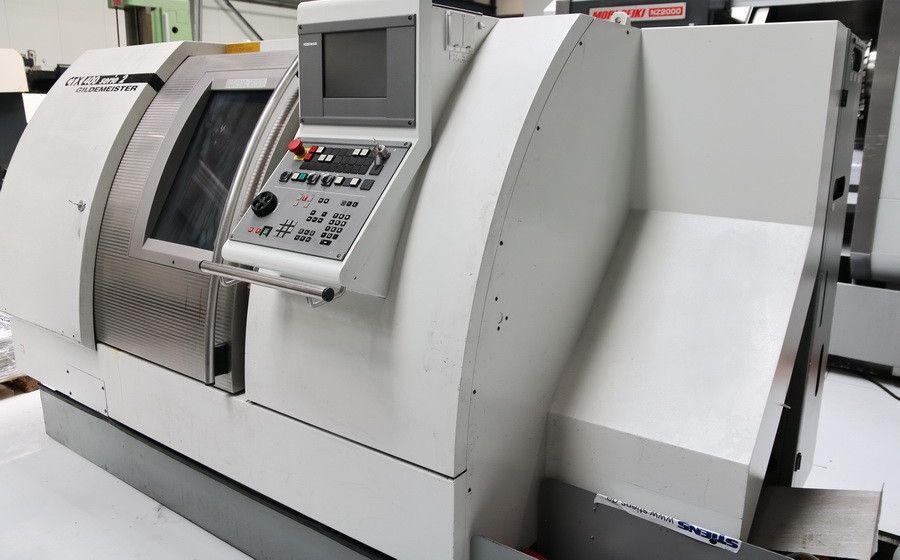

Tour motorisé cnc GILDEMEISTER CTX 400 Serie 2 d'occasion
OccasionGILDEMEISTER · CTX 400 Serie 2
Caractéristiques techniques
Marque
GILDEMEISTER
Modèle
CTX 400 Serie 2
Année
2001
Description

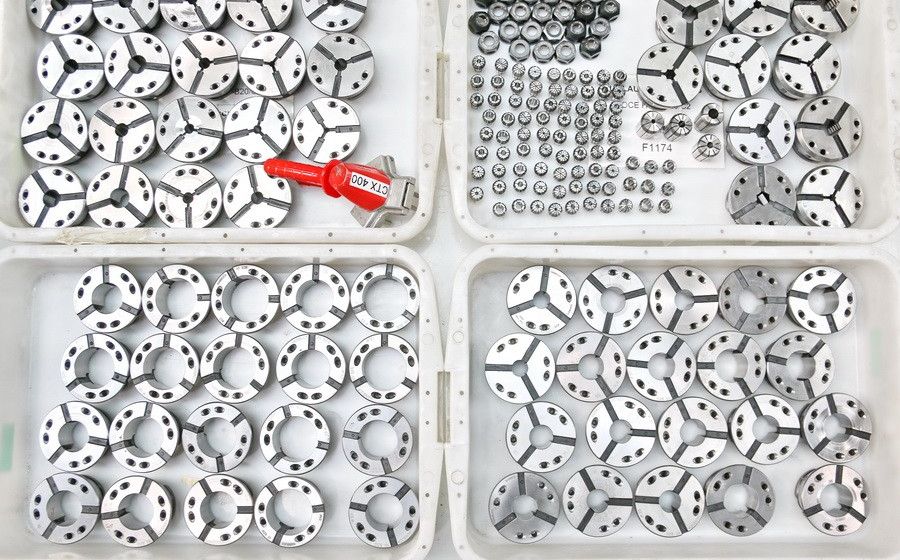

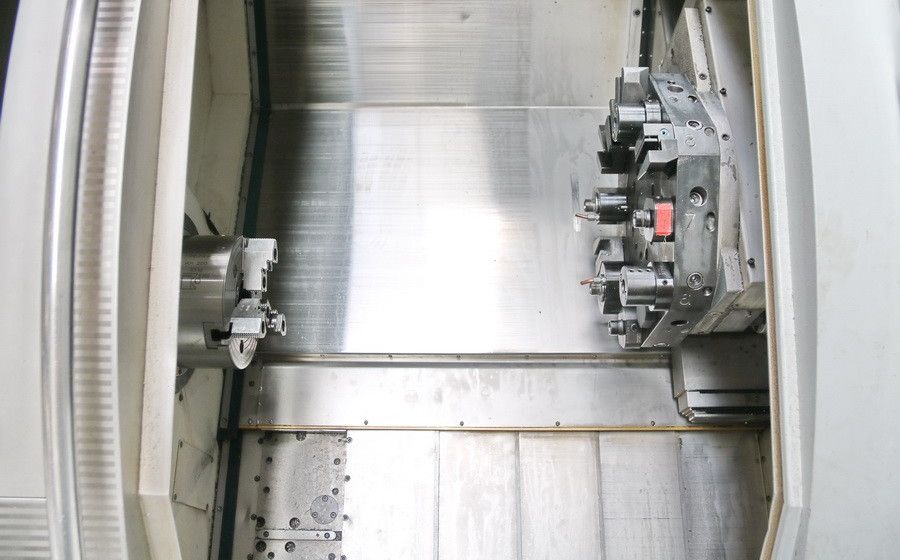

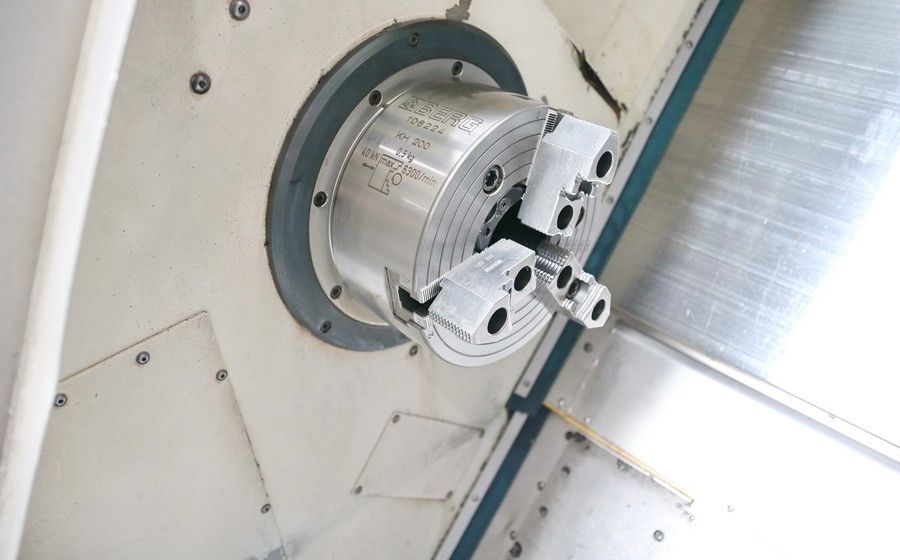

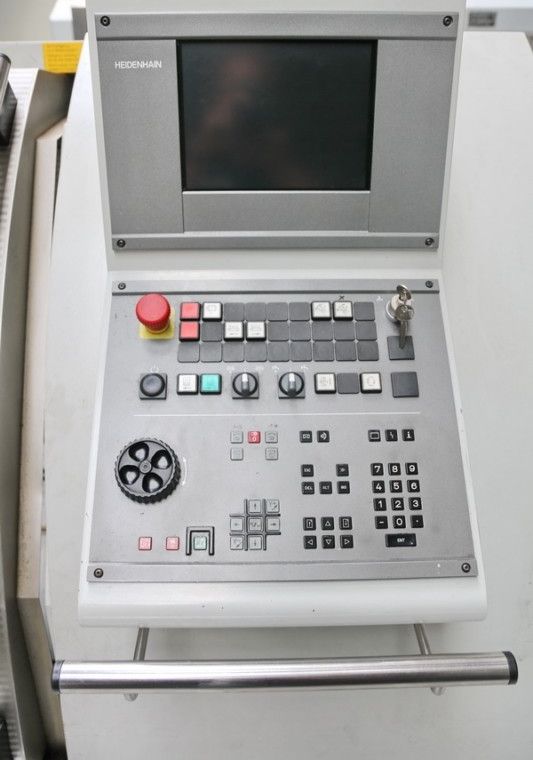

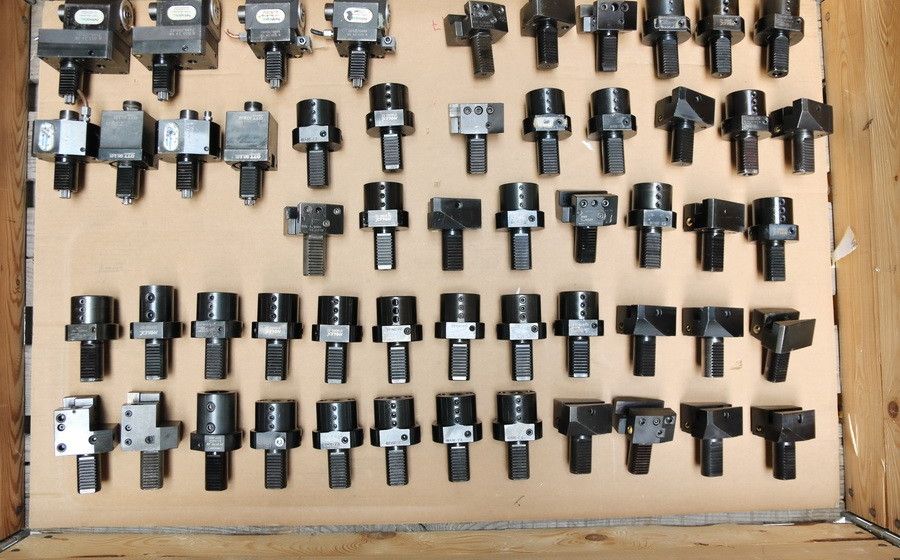

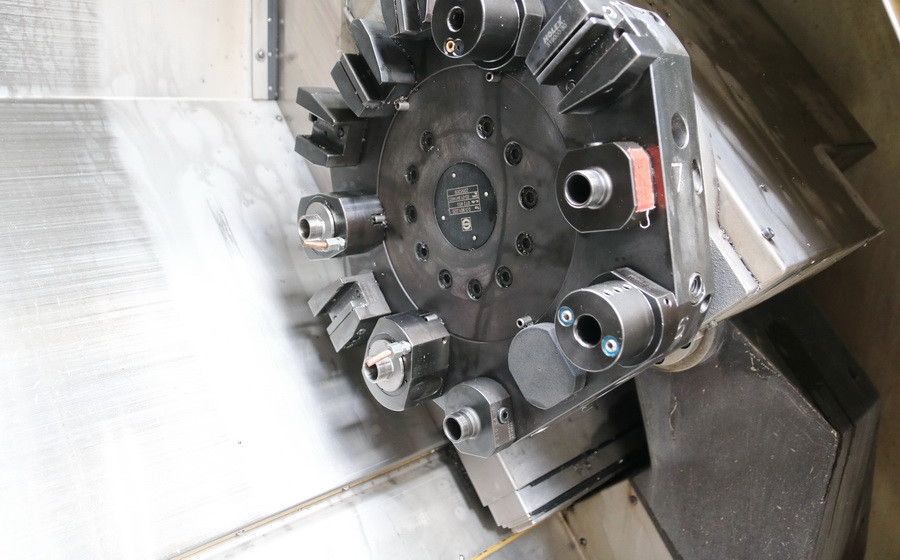

Détails techniques course de l'axe : capacité de serrage 1,5 kN commande CNC Pilot 4290 Heidenhai diamètre du fourreau 80 mm dimensions de la machine : 4,0 x 2,5 x 2,0 m Grandes dimensions de la machine : 570 mm Broche principale : capacité de barre max. 65 mm diamètre max. du mandrin 250 mm Couple max. Couple 320 / 240 Nm Nombre de positions d'outils entraînés 6 pos. nombre de positions d'outils 12 pos. capacité de puissance - stations d'outils entraînées 5 kW capacité de puissance - broche principale 28 / 21 kW diamètre du palier de la broche 120 mm alésage de la broche 79 mm nez de la broche 170h5 Diamètre de pivotement sur le rail de guidage 420 mm Contre-pointe : cône du centre MK 4 cône d'outil 30 mm DIN 69880 Puissance totale requise 44 kVA diamètre de tournage max. 420 mm longueur de tournage max. 630 mm vitesse de rotation - broche principale 25 - 5.000 min/-1 tourelle : poids de la machine environ 5,4 t course x 220 mm course z 635 mm Accessoires : Axe C Plateau à copeaux Système de refroidissement pinces de serrage div. Documents outils entraînés unité de mandrin creux particule Contre-pointe Mandrin à trois mors BERG - KH 200 Mécanisme d'entraînement d'outil Porte-outil Tourelle CN: Heidenhain Version CN: Pilot 4290 Longueur usinable: 630 mm Diamètre usinable: 420 mm Passage en barre : 65 mm Nez de la broche: 170h5 JIS A-2 / ASA Vitesses de broche: 5000 Puissance de la broche: 28 kW Course X: 220 mm Course Z: 635 mm Contre-pointe: Non Diamètre du mandrin : 250 mm Convoyeur de copeaux: Oui Nombre de tourelles: 1 Nombre d'outils motorisés: 6 Nombre d'axes C: 1 Contrebroche: No
Un tour CNC usine des pièces cylindriques par enlèvement de matière, en faisant tourner la pièce contre un outil de coupe piloté par commande numérique pour une précision et une répétabilité élevées. Utilisé en sous-traitance mécanique, aéronautique, automobile et fabrication de pièces techniques nécessitant des séries précises et reproductibles. Le prix va de 5 000-20 000 € pour un petit tour CNC d'occasion à plus de 200 000 € neuf pour un tour multi-axes haute précision. Durée de vie de 15 à 25 ans avec un entretien régulier, la broche et les glissières étant les éléments les plus sensibles à l'usure. Nécessite une alimentation électrique triphasée, un système de lubrification/arrosage, et un espace suffisant pour l'évacuation des copeaux.
