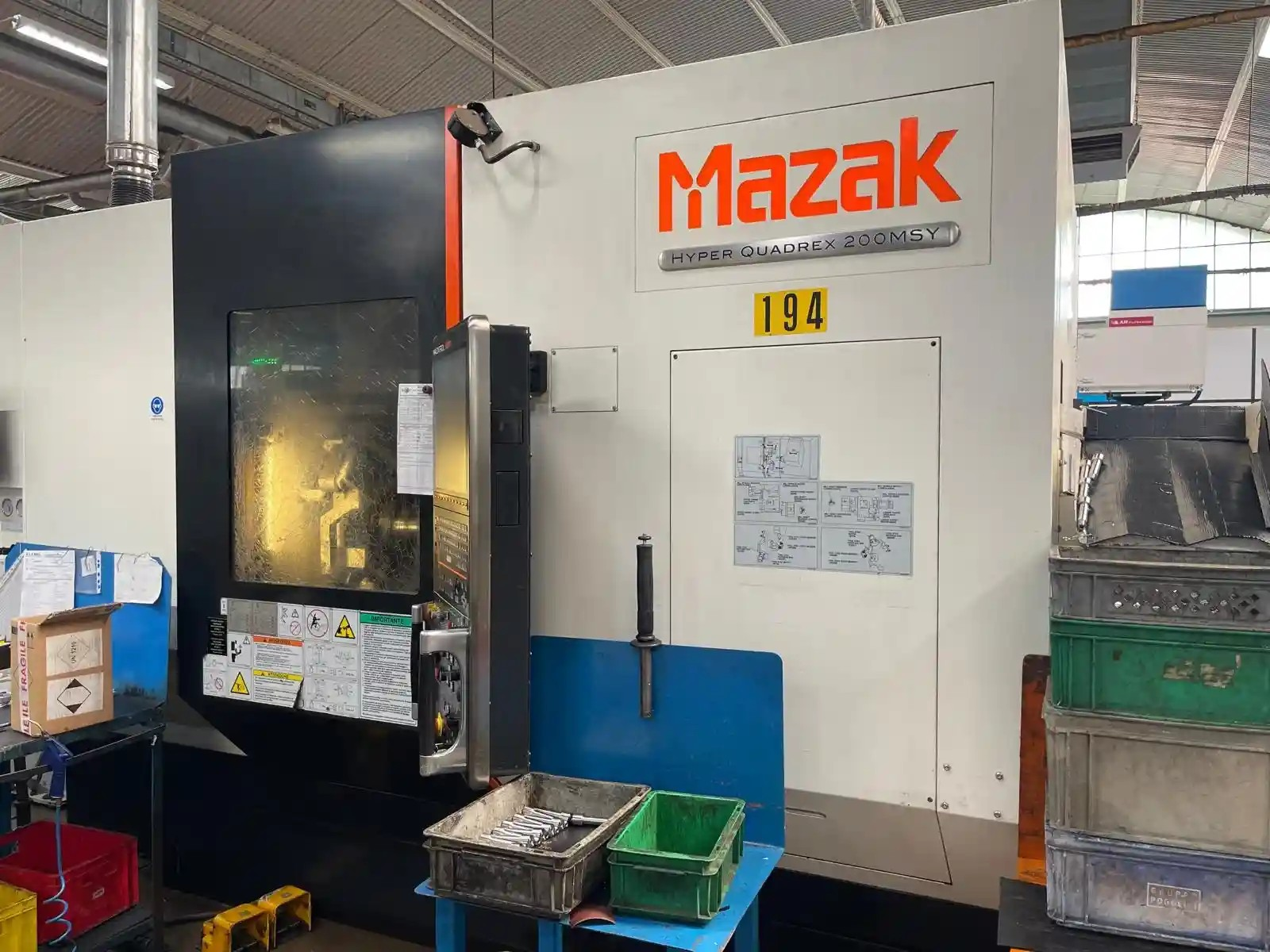

Tour frontal bi-broches Mazak HYPER QUADREX 200 MSY d'occasion
OccasionMazak · HYPER QUADREX 200 MSY
Caractéristiques techniques
Marque
Mazak
Modèle
HYPER QUADREX 200 MSY
Année
2011
Description
CAPACITÉS Dimensions du mandrin 8 Rotation maximale de la pièce (tourelle supérieure) 370 mm Rotation maximale de la pièce (tourelle inférieure) 320 mm Diamètre d'usinage standard 260 mm Diamètre d'usinage maximum (tourelle supérieure) 344 mm Diamètre d'usinage maximal (tourelle inférieure) 210 mm Broche Vitesse de rotation maximale (1ère et 2ème broche) 5 000 tr/min Vitesse de rotation minimale (1ère et 2ème broche) 35 tr/min Accélération (1ère et 2ème broche) 3,4 s Cône de la 1ère et 2ème broche : A2-6". Diamètre intérieur de l'alésage 1ère et 2ème broche : 76 mm Puissance 1ère et 2ème broche (30 min) : 22 kW Puissance 1ère et 2ème broche (en continu) : 15 kW TOURELLE SUPÉRIEURE Nombre d'outils 12 Taille de la broche de tournage externe 25 mm Dimensions de la broche de tournage interne φ40 mm Nombre de positions motorisées 12 Temps d'indexation (une position) 0,2 s Temps d'indexation (rotation complète) 0,6 s Vitesse maximale de rotation de l'unité motorisée 6 000 min-¹ Vitesse minimale de rotation de l'unité motorisée : 35 tr/min TOURELLE INFÉRIEURE Nombre d'outils 12 Taille de l'arbre de tournage extérieur φ 25 mm Taille de l'arbre de tournage interne φ 40 mm Temps d'indexation de la tourelle (une position) 0,2 s Temps de tournage (rotation complète) 0,6 s CARACTÉRISTIQUES DES AXES Course de l'axe X (supérieur) 207 mm Course de l'axe X (inférieur) 141 mm Course de l'axe Y (supérieur) 100 (+/-50) mm Course de l'axe Y (inférieur) 70 (+20 -50) mm Course de l'axe Z (supérieur) 760 mm Course de l'axe Z (inférieur) 815 mm Avance rapide de l'axe X (supérieur) 30 m/min Avance rapide de l'axe Y (supérieur) 26 m/min Avance rapide de l'axe Z (supérieur) 36 mm/min Avance rapide de l'axe X (inférieur) 24 m/min Avance rapide de l'axe Y (inférieur) 20 m/min Avance rapide de l'axe Z (inférieur) 36 m/min AUTRES Capacité du réservoir de liquide de refroidissement (total) 270 L Puissance électrique requise (30 min) 81,3 kVA Puissance électrique requise (en continu) 61,4 kVA COMPOSITION DE LA MACHINE Commande numérique MAZATROL MATRIX Double pédale d'ouverture/fermeture des pinces autocentrantes Préréglage automatique de la 1ère et 2ème broche (Tool Eye) Kit d'interface pour pousseur de barres Convoyeur à copeaux à charnière latérale Dispositif de déchargement automatique des pièces et convoyeur Arrosage externe amélioré 15 bars Axe C sur la deuxième broche Ligne de broche principale avec porte-pince de serrage Deuxième ligne de broches complète avec porte-mandrin Chargeur Hydrobar LNS Sprint Préréglage automatique sur la première et la deuxième broche Jeu de porte-outils de tournage/fraisage standard Année : 2011 CN: Mazak Version CN: Mazatrol Matrix Diamètre usinable: 344 mm Nez de la broche: 6 JIS A-2 / ASA Puissance de la broche: 22 kW Vitesses de broche: 5000 Course X: 207 mm Course Z: 815 mm Diamètre du mandrin : 76 mm Convoyeur de copeaux: Oui Presetting: Oui Nombre de tourelles: 2
Yamazaki Mazak Corporation est un fabricant innovant de machines-outils spécialisé dans le travail des métaux depuis plus d'un siècle. L'entreprise propose une large gamme de centres d'usinage et de systèmes de découpe laser destinés à tous les secteurs industriels, de la sous-traitance à l'aéronautique. Avec environ 8 400 employés et des sites de production implantés au Japon, en Angleterre, en Chine et à Singapour, Mazak fournit des machines de haute précision et des solutions d'automatisation pour optimiser les processus d'usinage.
Un tour CNC usine des pièces cylindriques par enlèvement de matière, en faisant tourner la pièce contre un outil de coupe piloté par commande numérique pour une précision et une répétabilité élevées. Utilisé en sous-traitance mécanique, aéronautique, automobile et fabrication de pièces techniques nécessitant des séries précises et reproductibles. Le prix va de 5 000-20 000 € pour un petit tour CNC d'occasion à plus de 200 000 € neuf pour un tour multi-axes haute précision. Durée de vie de 15 à 25 ans avec un entretien régulier, la broche et les glissières étant les éléments les plus sensibles à l'usure. Nécessite une alimentation électrique triphasée, un système de lubrification/arrosage, et un espace suffisant pour l'évacuation des copeaux.
