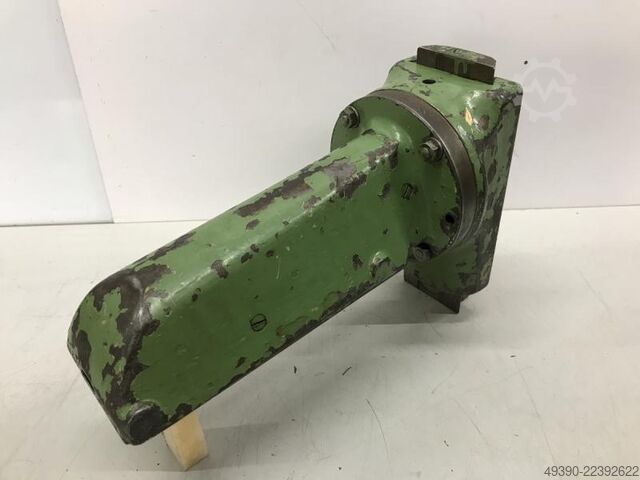

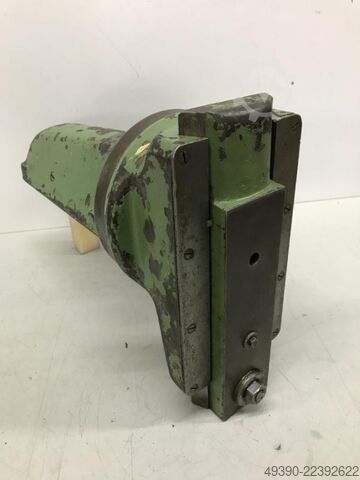

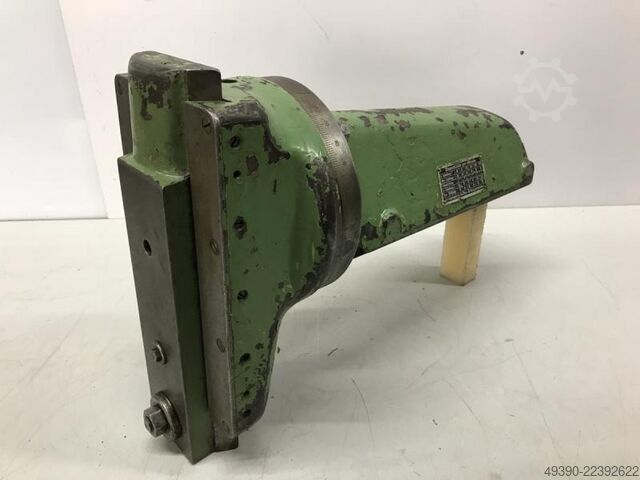

Tête à mortaiser pour fraiseuse, tête à mortaiser, montage à la place de la tête de fraisage vertica DECKEL FP 1

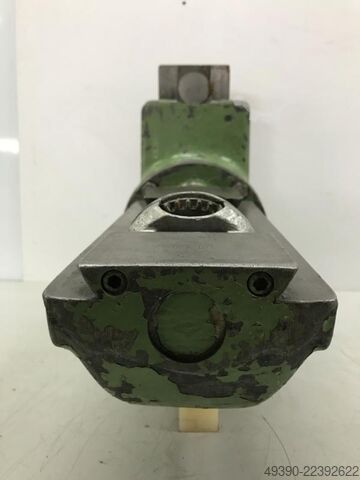

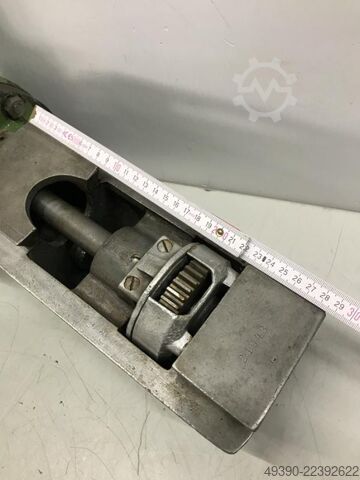

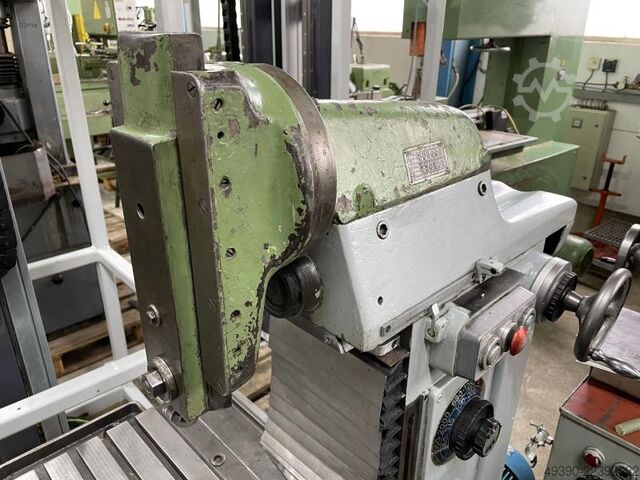

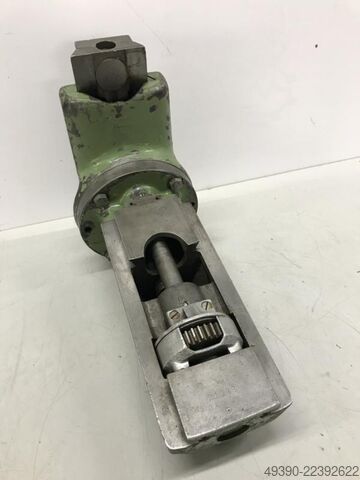

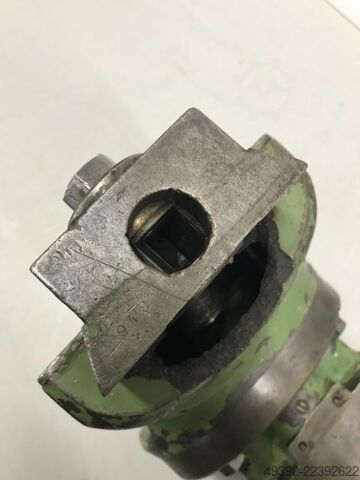

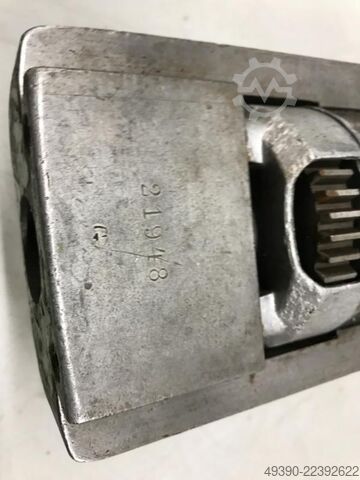

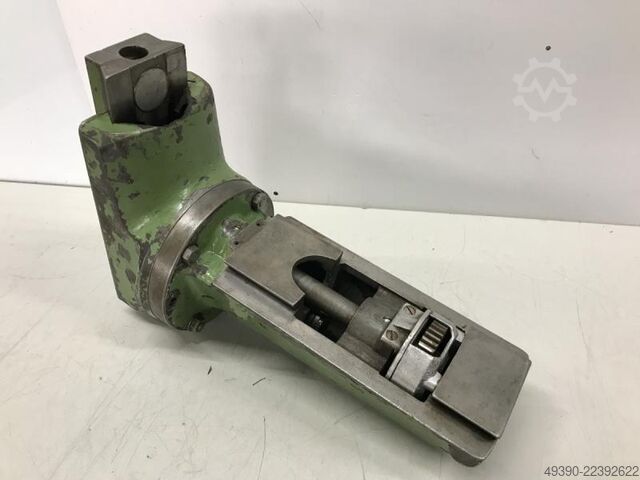

OccasionDeckel · FP 1 N° de fabrication : 21 948 Largeur de la queue d’aronde : environ 74 à 88 mm Hauteur de la queue d’aronde : environ 14,5 mm Do Nm Teznn Hrj Dibjck Longueur de la queue d’aronde : 285 mm Distance entre le bord avant de la queue d’aronde et le centre de l’engrenage : environ 200 mm Course : max. 80 mm Nombre de courses : max. 475 courses doubles/min Fixation de l’outil : carré, 16 x 16 mm avec plaque de serrage - La course peut être réglée à l’aide d’un réglage excentrique. - Entraînement par le système d’engrenages de la machine, à l’intérieur du guide de queue d’aronde (comme pour la tête verticale standard). - Cette tête de coulisseau pour rainurage est insérée dans le guide de queue d’aronde à la place de la tête de fraisage verticale standard (montage à la place de la tête de fraisage verticale). - Engrenage d’entraînement dans la tête de coulisseau pour rainurage, 39 dents, largeur de l’engrenage 15 mm, angle d’engagement probablement de 15°. - La tête de coulisseau pour rainurage peut pivoter de 360° sur la plaque de montage, avec une graduation de +/- 35°. - Petite zone d’ébréchure sur le boîtier. Poids : 28,5 kg Le DECKEL FP1 a un angle d’engagement de 15° sur la roue d’entraînement. DECKEL FP2 + FP3 : angle d’engagement de 20° sur la roue d’entraînement.
Caractéristiques techniques
Marque
Deckel
Modèle
FP 1 N° de fabrication : 21 948 Largeur de la queue d’aronde : environ 74 à 88 mm Hauteur de la queue d’aronde : environ 14,5 mm Do Nm Teznn Hrj Dibjck Longueur de la queue d’aronde : 285 mm Distance entre le bord avant de la queue d’aronde et le centre de l’engrenage : environ 200 mm Course : max. 80 mm Nombre de courses : max. 475 courses doubles/min Fixation de l’outil : carré, 16 x 16 mm avec plaque de serrage - La course peut être réglée à l’aide d’un réglage excentrique. - Entraînement par le système d’engrenages de la machine, à l’intérieur du guide de queue d’aronde (comme pour la tête verticale standard). - Cette tête de coulisseau pour rainurage est insérée dans le guide de queue d’aronde à la place de la tête de fraisage verticale standard (montage à la place de la tête de fraisage verticale). - Engrenage d’entraînement dans la tête de coulisseau pour rainurage, 39 dents, largeur de l’engrenage 15 mm, angle d’engagement probablement de 15°. - La tête de coulisseau pour rainurage peut pivoter de 360° sur la plaque de montage, avec une graduation de +/- 35°. - Petite zone d’ébréchure sur le boîtier. Poids : 28,5 kg Le DECKEL FP1 a un angle d’engagement de 15° sur la roue d’entraînement. DECKEL FP2 + FP3 : angle d’engagement de 20° sur la roue d’entraînement.
Année
2000
Description
État: très bon (occasion), Année de construction: 2000, Fonctionnalité: entièrement fonctionnel, Détails techniques Dce Nm T Dszr Hrzeibok Course X : 300 mm Course Y : 160 mm Course Z : 290 mm Surface de la table : 600 x 210 mm Broche : SK 40 Vitesse de broche (16) : 40 - 2000 tr/min Avances, réglage continu : 5 - 500 mm/min Avance rapide : 1,2 m/min Entraînement de broche : 1,5 / 1,9 kW Puissance totale requise : 9,5 kVA Poids de la machine env. : 830 kg Dimensions env. : 2000 x 2200 x 1655 mm Informations complémentaires La machine est en très bon état et provient d’un atelier de formation. Équipement : * Commande de positionnement 3 axes avec affichage numérique actif Heidenhain TNC 123 - Mode manuel : utilisation manuelle et positionnement par saisie directe - Mode automatique : exécution pas à pas d’un programme, mémorisation de programme * Table angulaire fixe * Tête verticale déplaçable, angle d’orientation +/- 90°, course du fourreau 60 mm * Système de refroidissement * Graissage centralisé * Contre-support avec palier de contrepartie * Pieds anti-vibrations * Documentation
La tête de mortaisage Deckel FP 1 est un accessoire spécialisé destiné aux fraiseuses universelles, conçu pour remplacer la broche de fraisage verticale standard. Elle effectue des mouvements de coulisseau à course variable (jusqu'à 80 mm) à une fréquence maximale de 475 courses doubles par minute, permettant des opérations de rainurage et de mortaisage précises sur des pièces métalliques. L'outil se fixe sur un carré de 16 x 16 mm et s'insère directement dans le guide de queue d'aronde existant de la fraiseuse, avec un engrenage d'entraînement de 39 dents et un angle d'engagement de 15°. Cette tête pivotante (360° avec graduation ±35°) offre une grande flexibilité positionnelle et permet un réglage fins de la course via un système excentrique intégré.
Constructeur allemand de fraiseuses d'outillage de précision, basé à Munich.
Une fraiseuse usine des surfaces planes, des rainures ou des formes complexes en faisant tourner un outil de coupe contre une pièce fixe, en manuel ou en commande numérique. Utilisée en mécanique générale, outillage, prototypage et fabrication de pièces nécessitant des formes précises non cylindriques. Le prix va de 3 000-15 000 € pour une fraiseuse conventionnelle d'occasion à plus de 100 000 € neuf pour une fraiseuse CNC 3 ou 5 axes. Durée de vie de 15 à 25 ans, la broche et la table étant les éléments les plus sollicités selon l'intensité d'utilisation. Nécessite une alimentation électrique adaptée, un système de lubrification/arrosage, et des outils de coupe adaptés au matériau usiné.
