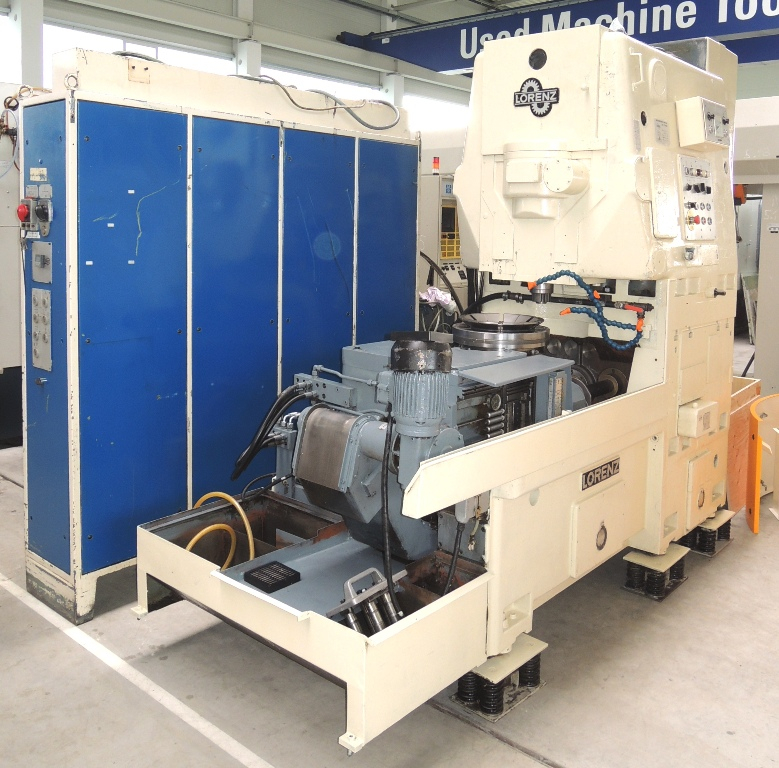

Tailleuse d'engrenage LORENZ LS 400 d'occasion
OccasionLORENZ · LS 400
Caractéristiques techniques
Marque
LORENZ
Modèle
LS 400
Année
1975
Description
Shaper automatique de vitesse de haute performance Engrenage externe, max. Ø 400 mm (éventuellement plus grand) Boîte de vitesses 350 mm Largeur d'engrenage, max. 75 mm Gamme de modules 0,5 - 6 Longueur de course 82 mm Réglage de la position de course 0 - 100 mm Distance entre la broche de fraisage et le corps de la machine 250 mm Contre-broche MK 5 Nombre de coups, processus d'ébauche / finition 118 - 1 000 par minute Taille de la table 400 mm Alésage de la table 125 mm Hauteur de montage entre la table et la tête de façonnage 190/290 mm Course axiale du coulisseau, env. 295 mm Nombre de dents, env. 12-150 Plage d'alimentation, profondeur de dent 0,01 - 0,063 mm / course Gamme d'avance, alimentation rotative par outil Ø 125 0,125 - 3,15 mm / course Entraînement de la broche, env. 19 kW Charge électrique totale, env. 25 kW - 380 V - 50 Hz Poids 7 000 kg Accessoires / Fonctions spéciales * Guides hydrostatiques droits avec agrégat hydraulique séparé. * Plaque raiser intégrée env. 100 mm pour augmenter la hauteur de la tête de coupe. * Dispositif de serrage hydraulique à pièce universelle construit par RINGSPANN pour serrer Des pièces en forme de bague sur le diamètre intérieur avec différents inserts pour Différents diamètres de pièce. * Stepless Régulation du nombre de coups pour améliorer l'ébauche et le processus de finition * Changement automatique du nombre de coups et changement automatique d'alimentation pour l'ébauche Et travaux de finition en jusqu'à 3 coupes. * Fixation automatique et motorisée de la course de mise en forme en position haute après le travail terminé. * Interrupteur séparé et armoire électrique. Départ à deux mains. * Équipement de refroidissement avec convoyeur à puces magnétiques et conteneur de puces. * Différents engrenages de changement, porte-outils, etc. Type: Rectifieuse d'engrenages Module max: 6 mm Diametre max: 400 mm Puissance: 19 Kw
Constructeur allemand de machines et d'outils de taillage d'engrenages par mortaisage.
Une machine de taillage d'engrenages usine les dents d'une roue dentée par fraisage ou génération, pour créer des engrenages destinés à la transmission de mouvement dans un mécanisme. Utilisée en fabrication de réducteurs, boîtes de vitesses, automobile et toute industrie nécessitant des pièces d'engrenage précises pour la transmission mécanique. Le prix va de 15 000-40 000 € pour une tailleuse d'occasion à outil pignon ou fraise-mère à plus de 200 000 € neuf pour une machine CNC haute précision multi-axes. Durée de vie de 20 à 30 ans, la précision de la mécanique interne étant l'élément déterminant à préserver par un entretien rigoureux. Nécessite une alimentation électrique adaptée, un système de lubrification/refroidissement, et un outillage spécifique (fraise-mère ou outil pignon) adapté au module et au type d'engrenage réalisé.
