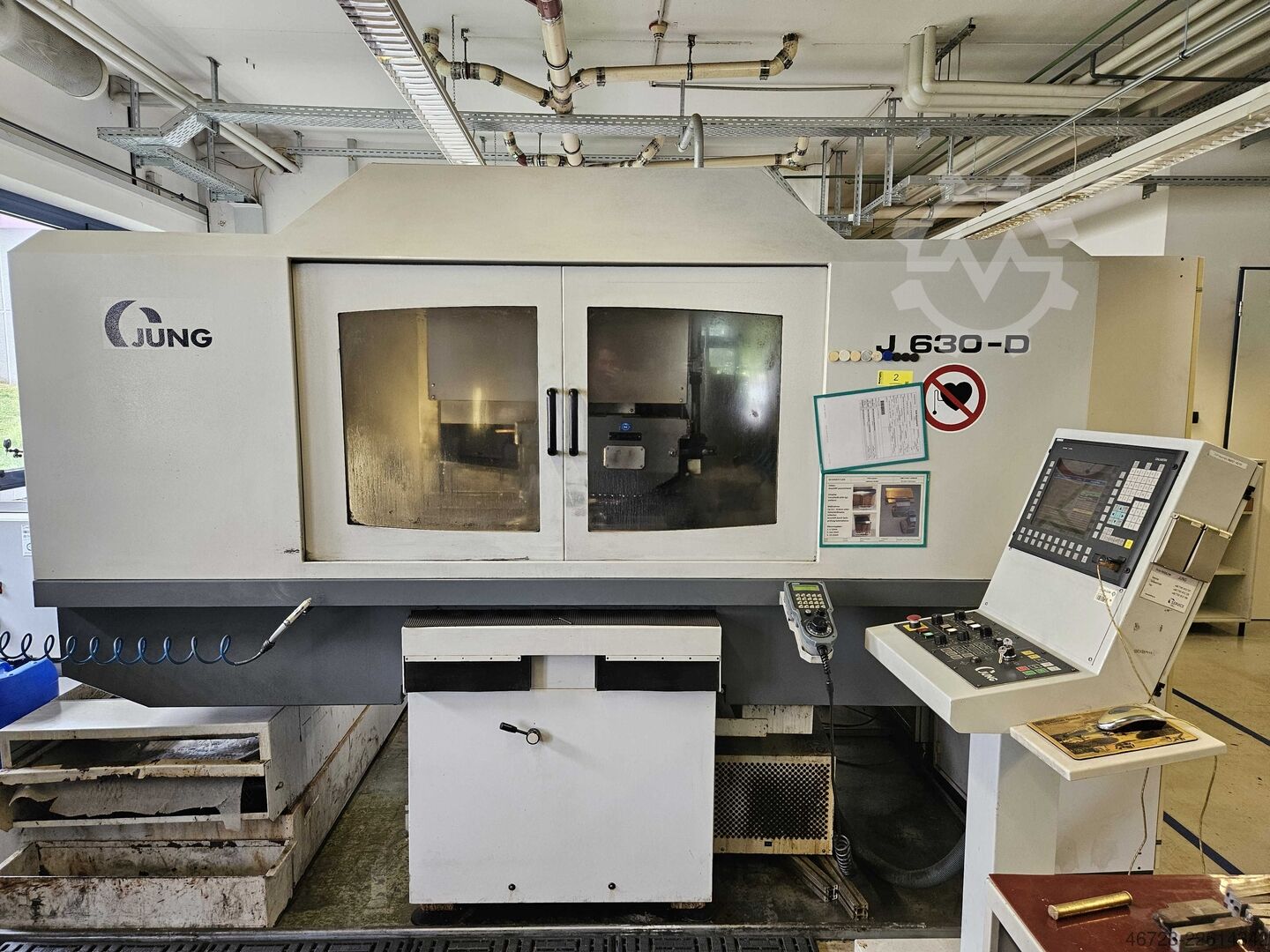

Surface grinding machine K. Jung GmbH J 630-D
OccasionK. Jung GmbH · J 630-D
Caractéristiques techniques
Marque
K. Jung GmbH
Modèle
J 630-D
Année
2004
Description
Condition: used, Year of construction: 2004, CNC Surface Grinding Machine CNC control Siemens Sinumerik with handwheel, GRIPS 32 control software spindle drive motor type MS501/5 machine weight approx. 2300 kg, total weight approx. 3500 kg electrical supply 400V, 3-phase, 50Hz, rated current 29A, connected load 20kVA, supply fuses 50A Table clamping surface (standard): approx. 500 x 250 mm, other sizes available upon request Grindable workpiece area incl. 25 mm wheel width: approx. 600 x 300 mm Grindable workpiece area with VJCE cover incl. 25 mm wheel width: approx. 600 x 290 mm Distance from table top to upper limit switch (Y) at 250 mm wheel diameter: approx. 366 mm Max. permissible table load incl. magnetic plate: approx. 130 kg Height above floor: approx. 1085 mm Main spindle drive speed range: 800-4200 rpm, other options available upon request Main drive power: 10 kW at max. rpm, option 5 kW at max. rpm Cutting speed: 35 m/s, other options available upon request Grinding wheel diameter: 300 mm, option 250 mm Grinding wheel width: 25/30 mm, option 50 mm Grinding wheel bore: 76.2 mm, option 50.8/51 mm available upon request Chjupd S Tjzwfmhs Ujb Radial wheel wear allowance: approx. 45 mm X-axis pendulum grinding speed (hydraulic, infinitely variable): 1000-24000 mm/min X-axis creep-feed grinding speed (AC servo motor): 5-1000 mm/min X-axis travel between limit switches: approx. 660 mm X-axis usable pendulum stroke: approx. 630 mm Y-axis travel speed: 0.1-2000 mm/min Y-axis travel between limit switches: approx. 360 mm Y-axis measuring system resolution: 0.0002 mm Z-axis travel speed: 0.1-2000 mm/min Z-axis travel between limit switches: approx. 280/275 mm Z-axis travel between limit switches with JC/JCE cover: approx. 270/265 mm Z-axis measuring system resolution: 0.0002 mm Installation length: approx. 3400 mm Installation width: approx. 2700 mm Installation depth (without control pendant): approx. 2440 mm Machine weight without full enclosure and control cabinet: approx. 3000 kg Machine weight with full enclosure and control cabinet: approx. 3700 kg Supply voltage: 400V AC -5% to +10%, 50 Hz, option 60 Hz Control voltage: 230V AC / 24V DC Connected load at 5 kW / 10 kW grinding power: 13.5 / 20 kVA Fuse protection: 35 A Data Cooling Unit (Erba/Schüler): equipment no. 85056334 Data Cooling Unit (Hyfra Pedia TRK 20-EF): equipment no. 85056333, year 2004 Data Filter Unit (Airtech MFE 20-SP): serial no. 393196, year 06/2004, rated voltage 230/400V, rated current 3.0A
Une rectifieuse affine la surface d'une pièce métallique par abrasion pour obtenir un état de surface et une précision dimensionnelle très élevés, souvent en finition après un autre usinage. Utilisée en outillage de précision, mécanique de haute précision, fabrication de moules et de pièces nécessitant une tolérance très fine. Le prix va de 5 000-20 000 € pour une rectifieuse plane d'occasion à plus de 100 000 € neuf pour une rectifieuse cylindrique CNC haute précision. Durée de vie de 15 à 25 ans, la meule et la broche étant les éléments nécessitant le plus d'attention et de remplacement régulier. Nécessite une alimentation électrique adaptée, un système de refroidissement/lubrification pour éviter la surchauffe, et un environnement propre pour préserver la précision.
