Redresseur à électrolyse de zinc Siemens 500 kA

Siemens · 500 kA

Caractéristiques techniques

Description

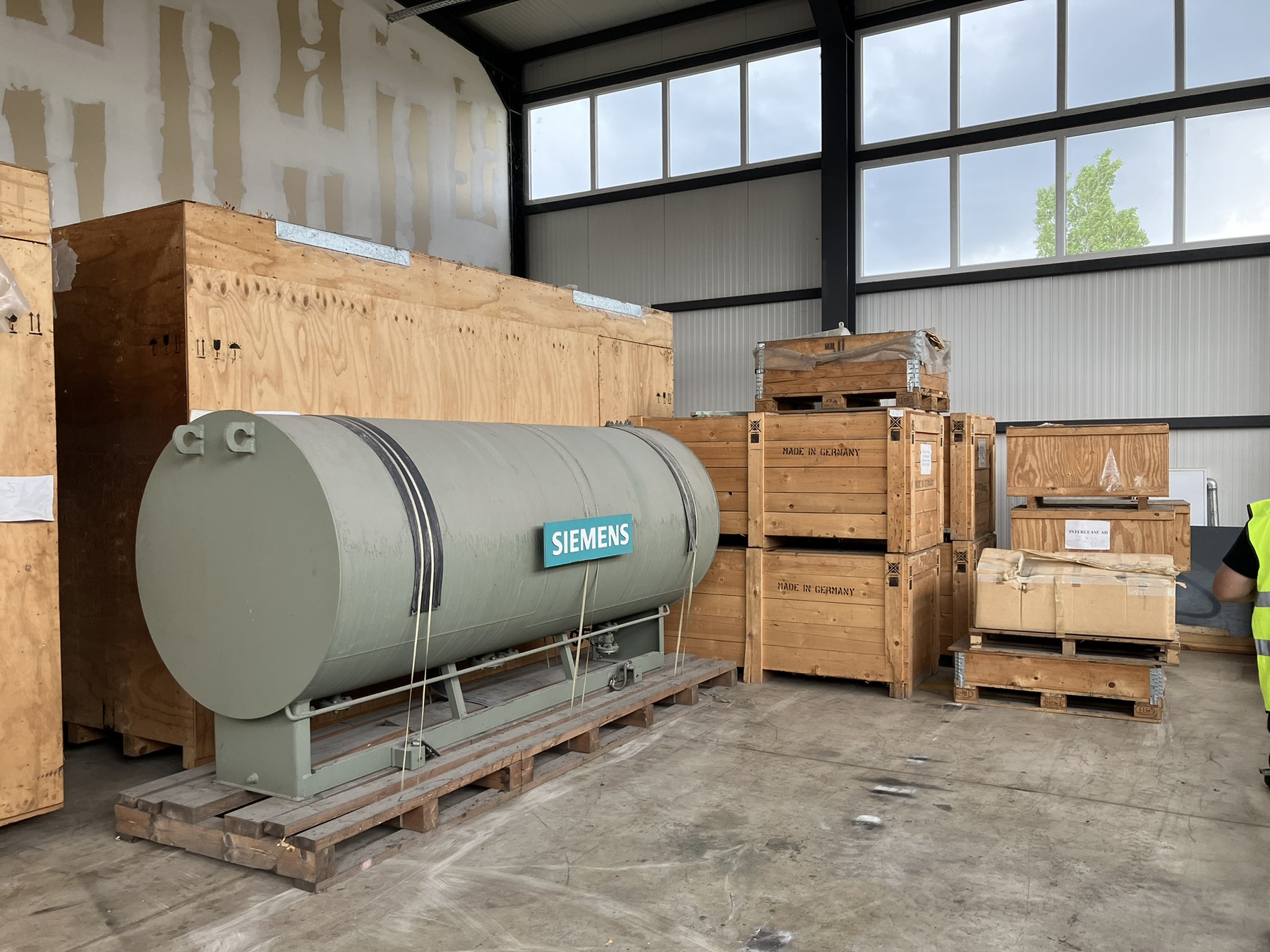

Groupe de redressement pour l'électrolyse du zinc fourni par Siemens, composé de : 1. Transformateur 500 kA 2. Deux redresseurs DC100 kA, 125 V 3. Quatre interrupteurs CC 4. Groupe de refroidissement 5. Cubique de contrôle 6. La commande globale du redresseur est assurée par un automate Simatic S7-300, avec un CPU317-2DP, en tant que unité centrale 2.1 Puissance nominale 2x 16,78 MVA avec OFAF - refroidissement 2.2 Définition de la puissance Interprétation selon DIN EN 60076 La performance est constante sur toutes les étapes. 2.3 Rapport de tension nominale 2x TFKJ 7341 : HV 6 000 V ± 5 % ± 2 échelons, à 5 échelons LV 238 V / 238 V 2x LFAJ 7031 : Réacteur interphase à LV = 92 V 2.4 Tension et courants HV/LV par 2x 16,78 MVA Enroulement Pos. Tension [V] Courant [A] HV 1 3 5 6 300 6 000 5 700 1 538 1 615 1 700 LV --- 238 28 783 Réacteur interphase à LV --- 2x 92 V 50 000
