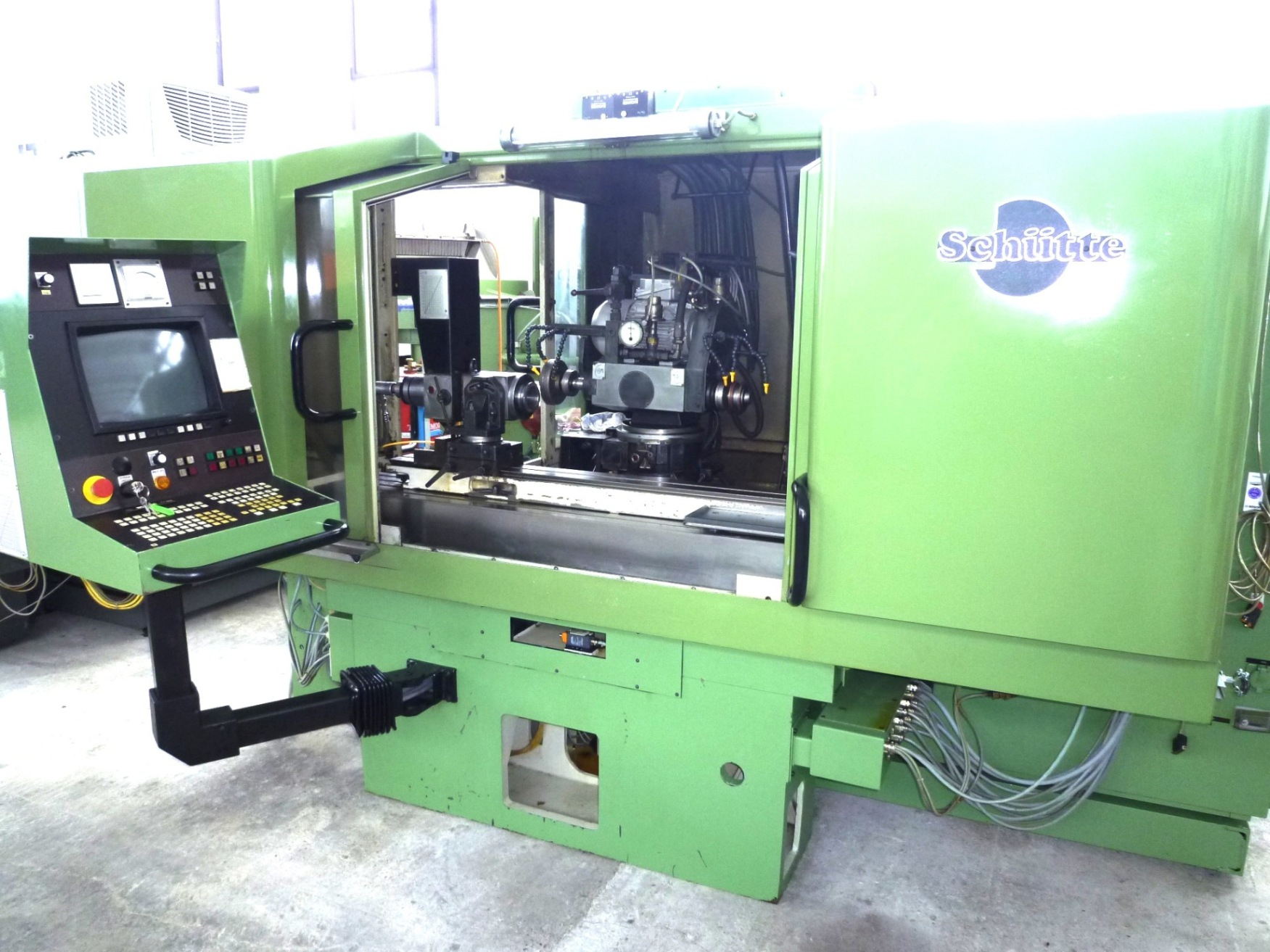

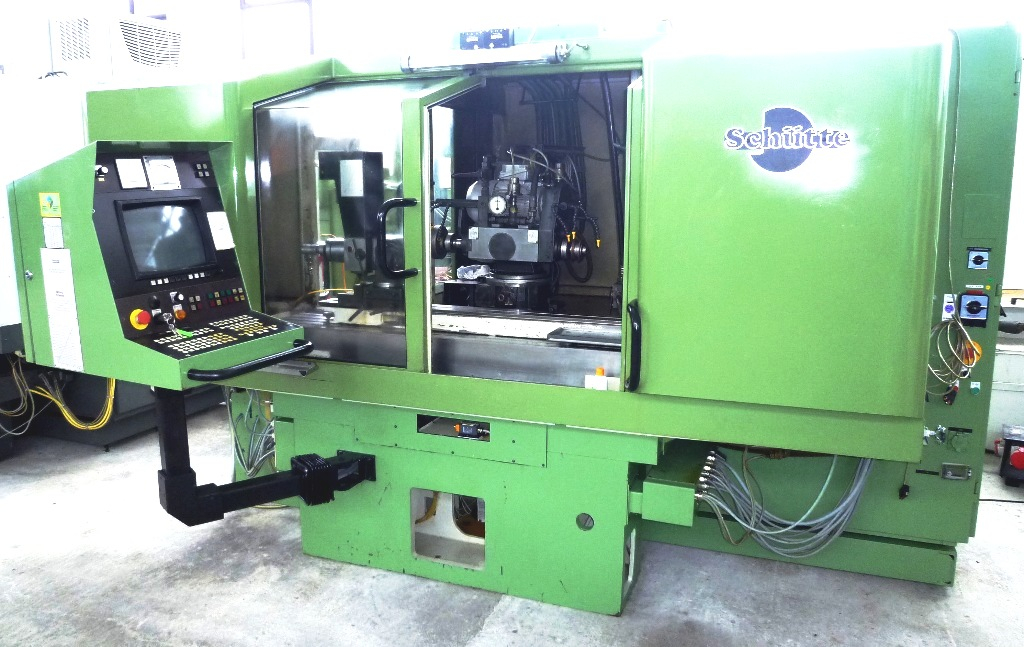

Rectifieuse plane SCHÜTTE WU 750 CNC 6 d'occasion
OccasionSCHÜTTE · WU 750 CNC 6
Caractéristiques techniques
Marque
SCHÜTTE
Modèle
WU 750 CNC 6
Année
1992
Description

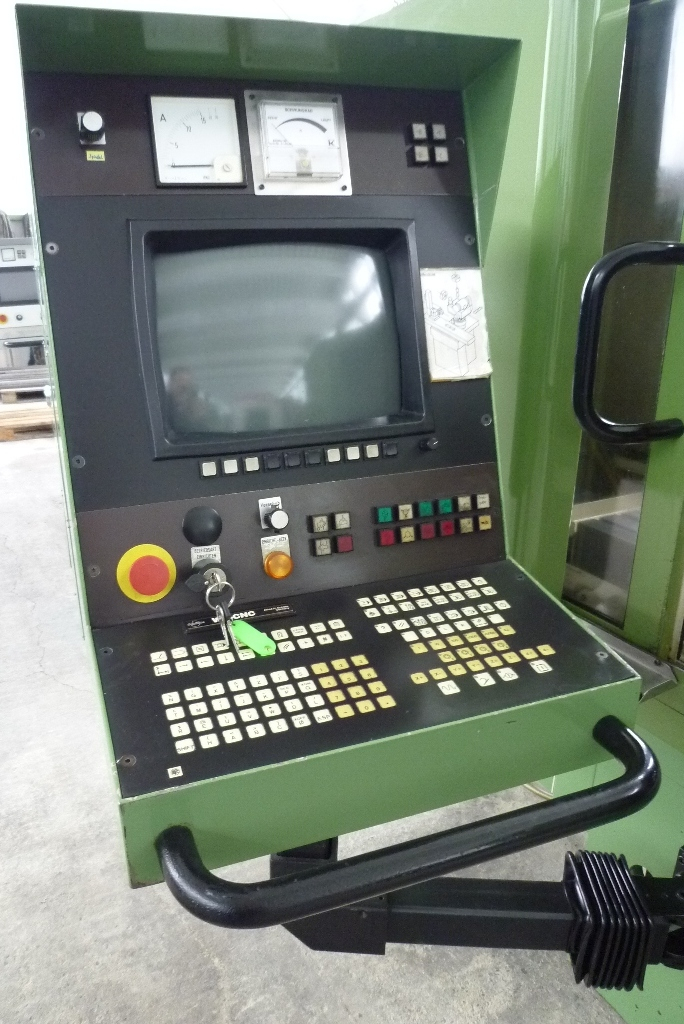

Rectifieuse universelle avec contrôle CNC en 6 axes Hauteur des centres, avec base 220 mm Distance entre les centres / longueur de serrage (sans contre-poupée) 970 mm Taille de la table 1,900 x 300 mm Table supérieure 1,500 x 160 mm Axes X / Y / Z 750/320/320 mm Inclinaison de la tête de meulage (Axe B) +/- 25 ° Tête de meulage tournante, axe vertical (Axe C) 200 ° Vitesse de rotation de l'axe R (meulage rotatif) 0 - 50 tr / min Vitesses d'avance, Axes X, Y et Z 0,005 - 5 m / min Vitesse de rotation de la broche, réglable en continu 2 000 - 12 000 tr / min Fixation de la pièce 50 ISO Indexation 1 - 999 ° Conducteurs 0,5 - 10 000 mm Entraînement de broche 6 kW Charge électrique totale, env. 12 kW - 380 V - 50 Hz Poids, env. 5 000 kg Accessoires / Particularités: * SCHÜTTE / NUM 760 CNC Trajectoire continue pour 4 + 2 axes, avec composants BOSCH et SIEMENS, avec moniteur. Entrée de programme est directement sur un clavier, en utilisant le texte clair; Ou via un PC séparé, programmable librement selon les normes ISO / DIN pour tout type de pièce. Une archive complète des programmes standard de meulage d'outils est disponible, ainsi que des combinaisons, etc. * Axe C comme table tournante sur la colonne Axe Z pour la rotation de la pièce 10-180-10 °, avec serrage hydraulique. * Axe B comme tête de meulage basculante motorisée, +/- 25 °, avec serrage hydraulique. * Les axes B et C sont idéaux pour diverses opérations de broyage en un cycle automatique, par ex. Rectification de la flûte, meulage de la plaque, meulage circonférentiel et rectification frontale des pièces. * Axe R pour l'indexage et le meulage rotatif, avec rotation et inclinaison manuelles, et serrage hydraulique de la pièce. * Interpolation 4 + 2 axes pour le meulage de finition des outils de coupe compliqués à cannelures droites et spirales, outils de carbure massif, perçage en profondeur, etc. * Broche de meulage avec des vitesses infiniment diverses (6 kW), et support pour meules, gauche et droite. * Sonde de mesure RENISHAW, LP 2, sur la tête de meulage, pour la configuration et la spécification des données de la pièce. * Grand dispositif de liquide de refroidissement avec la soupape de haute pression et le filtre de bande de POLO, année 1999, et le système d'échappement de brouillard d'huile. * Aire de travail entièrement couverte avec 3 portes (pour verrouiller la CNC). * 3 porte-meule. * Porte-pièces, SK 50. * Réducteurs, etc. * Capteur de mesure, ISO 50, en combinaison avec le mandrin d'alignement et les normes de mesure de la broche de meulage. CN: NUM Version CN: 760 Course X: 750 mm Course Y: 320 mm Course Z: 320 mm Longueur de la table: 1900 mm Largeur de la table: 300 mm Puissance de la broche : 6 kw
Une rectifieuse affine la surface d'une pièce métallique par abrasion pour obtenir un état de surface et une précision dimensionnelle très élevés, souvent en finition après un autre usinage. Utilisée en outillage de précision, mécanique de haute précision, fabrication de moules et de pièces nécessitant une tolérance très fine. Le prix va de 5 000-20 000 € pour une rectifieuse plane d'occasion à plus de 100 000 € neuf pour une rectifieuse cylindrique CNC haute précision. Durée de vie de 15 à 25 ans, la meule et la broche étant les éléments nécessitant le plus d'attention et de remplacement régulier. Nécessite une alimentation électrique adaptée, un système de refroidissement/lubrification pour éviter la surchauffe, et un environnement propre pour préserver la précision.
