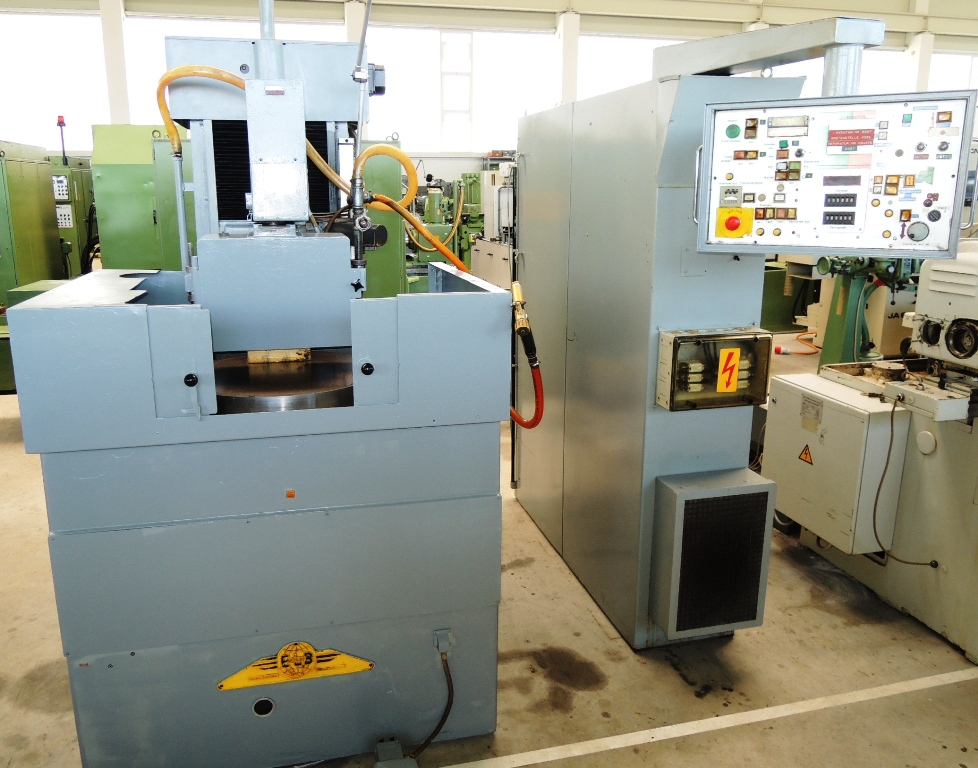

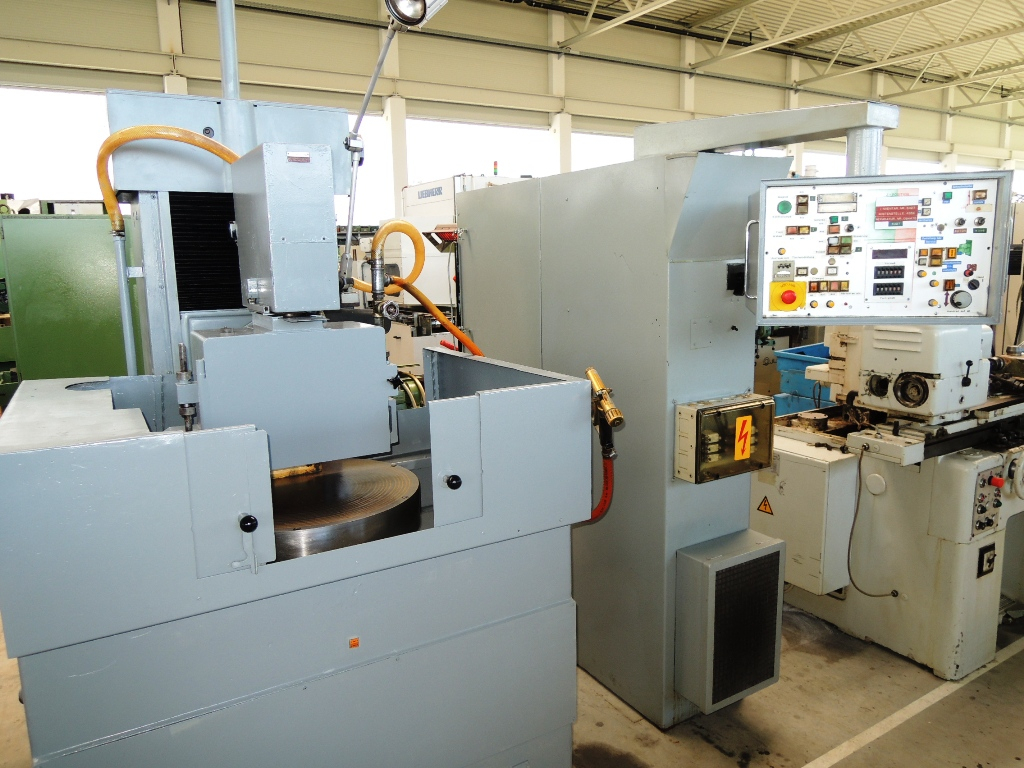

Rectifieuse plane ELB SWR 60 T NC-K d'occasion

Occasion

ELB · SWR 60 T NC-K

📍 Non renseigné, Toute la France📅 12 août 2026👁 7 vues🏷 Travail des métaux

Caractéristiques techniques

Marque

ELB

Modèle

SWR 60 T NC-K

Année

1980

Description

Rectifieuse plane rotative horizontale Plage de meulage, max. 600 mm   Table Ø / mandrin magnétique Ø 600 mm Pièce - Oscilation Ø env. 800 mm Vitesse de table, réglable en continu 20 - 80 tr / min   Max. Hauteur de meulage au-dessus de la table env. 300 mm Déplacement vertical de la tête de meulage 220 mm Mouvement transversal de lame de meulage 320 mm Max. Poids de la pièce sur la table 400 kg   Avance verticale, automatique 0,01 - 0,2 mm / course   Vitesse de rotation de la broche, variable à l'infini 1000 - 2.400 tr / min Roue de meulage Ø max. 400 x 120 x 76 mm   Entraînement de broche environ. 28 kW Charge électrique totale 35 kW - 380 V - 50 Hz Poids, env. 4500 kg   Accessoires / Particularités:   * Panneau de commande sur la machine pour le réglage des fonctions suivantes:       Vitesses de rotation de la meule (potentiomètre) avec affichage de la vitesse de coupe en m / s et également comme ampèremètre, vitesses de table infiniment variables, vitesses de translation infiniment variables du coulisseau de meulage et avance verticale infinie de la meule avec ébauche, Finition et étincelle. * Panneau de commande manuel avec bouton poussoir pour le contrôle manuel de diverses fonctions, * par exemple. Dispositif de dressage vers l'avant / vers l'arrière, glissement transversal vers l'avant / * Déplacement vertical vers le haut / vers le bas / fluage. * 2 compteurs pour le préréglage des mesures de départ et de finition, avec arrêt automatique. Commutateur de sélection + 1μ / -1μ. Affichage numérique de Y Axis. * Dispositif de dressage droit automatique, à moteur, monté au-dessus de lame de meulage, pansement       La vitesse et le pansement peuvent être préréglés. * Mandrin magnétique standard, Ø env. 600 mm. * Séparez l'armoire de commande et séparent la petite pompe de liquide de refroidissement. Longueur max à rectifier: 600 mm Plateau magnétique: Oui Puissance de la broche : 28 kw

Description du modèleIA

FabricantELB

CatégorieRectifieuses

Une rectifieuse affine la surface d'une pièce métallique par abrasion pour obtenir un état de surface et une précision dimensionnelle très élevés, souvent en finition après un autre usinage. Utilisée en outillage de précision, mécanique de haute précision, fabrication de moules et de pièces nécessitant une tolérance très fine. Le prix va de 5 000-20 000 € pour une rectifieuse plane d'occasion à plus de 100 000 € neuf pour une rectifieuse cylindrique CNC haute précision. Durée de vie de 15 à 25 ans, la meule et la broche étant les éléments nécessitant le plus d'attention et de remplacement régulier. Nécessite une alimentation électrique adaptée, un système de refroidissement/lubrification pour éviter la surchauffe, et un environnement propre pour préserver la précision.
