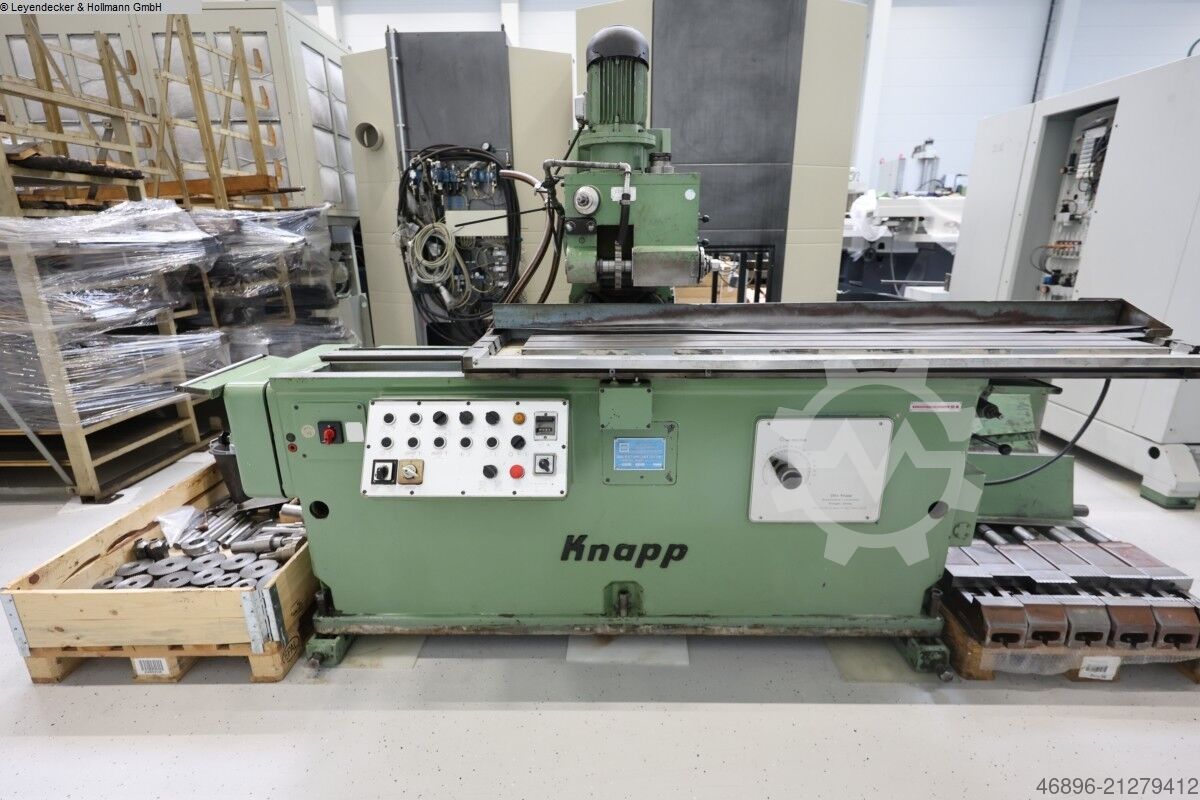

Rack Milling Machine KNAPP-DONAU UZFM
OccasionKNAPP-DONAU · UZFM
Caractéristiques techniques
Marque
KNAPP-DONAU
Modèle
UZFM
Année
1971
Description
Condition: used, Year of construction: 1980, hobbing length 1750 mm milling width 260 mm max. module 10 min. module 12 total power requirement 8 kW weight of the machine ca. 4500 kg dimensions of the machine ca. m D O N A U - K N A P P (Germany) Universal Automatic Rack Milling Machine Model UZFM – V 300 H Year approx. 1980 Serial No. 80-234x Max. length of rack 1,750 mm Milling travel / milling width cross max. 260 mm Module, steel / cast iron 10 / 12 Table clamping size 275 x 1,850 mm Mounting height below cutter, depending on cutter Ø 136 – 410 mm Cutter Ø, min./max Ø 125 + 2 x cutting depth / Ø 160 mm Cutter width max. floating / with support 50 / 140 mm Cutter mandrel Ø max. 50 mm Milling spindle head, swivelling right / left 30 / 45 ° 9 spindle speeds 22 – 179 rpm Milling slide swivelling right / left 30 ° Feeds, infinitely variable (milling slide) 0 – 600 mm/min Quick return 2,000 mm/min Milling spindle drive approx. 4 kW Total electrical load 8 kW - 400 V - 50 Hz Weight 4,500 kg Accessories / Special Features: * Automatic milling cycle control via cam bloc mounted on milling slide and table slide with possibility of jump switching (= automatic by-pass of an area which should not be milled) and pendulum milling operation (= synchronized milling on the first half of table, and workpiece change on the second half. * hydraulic workpiece clamping device: 1.800 x 260 mm each, clamping width 140 mm, clamping height inside the device 60 mm, with own hydraulic aggregate, hand switch, * Manual fine adjustment of table (0.001 mm) for exact positioning in a pre-milled rackgear. * Various change gears (approx. 10 pieces). * 2 cutter mandrels. * Various other accessories. Bleh S Iucot Hxageiel * Central lubrication. * Built-in hydraulic unit. * Simple Coolant device. Separate switch cabinet, various rack cutter up to 160 dia. This machine is especially suitable for milling racks, and also for manufacturing broaching tools (relief milling is possible by swivelling the cutter head). Condition : Very good. Machine can be inspected under power. Delivery : Ex stock, as inspected Payment : Net, after conclusion of contract
Une machine de taillage d'engrenages usine les dents d'une roue dentée par fraisage ou génération, pour créer des engrenages destinés à la transmission de mouvement dans un mécanisme. Utilisée en fabrication de réducteurs, boîtes de vitesses, automobile et toute industrie nécessitant des pièces d'engrenage précises pour la transmission mécanique. Le prix va de 15 000-40 000 € pour une tailleuse d'occasion à outil pignon ou fraise-mère à plus de 200 000 € neuf pour une machine CNC haute précision multi-axes. Durée de vie de 20 à 30 ans, la précision de la mécanique interne étant l'élément déterminant à préserver par un entretien rigoureux. Nécessite une alimentation électrique adaptée, un système de lubrification/refroidissement, et un outillage spécifique (fraise-mère ou outil pignon) adapté au module et au type d'engrenage réalisé.
