Outil de mesure Zoller SMILE 420
OccasionZoller · SMILE 420
Caractéristiques techniques
Marque
Zoller
Modèle
SMILE 420
Année
2019
Description

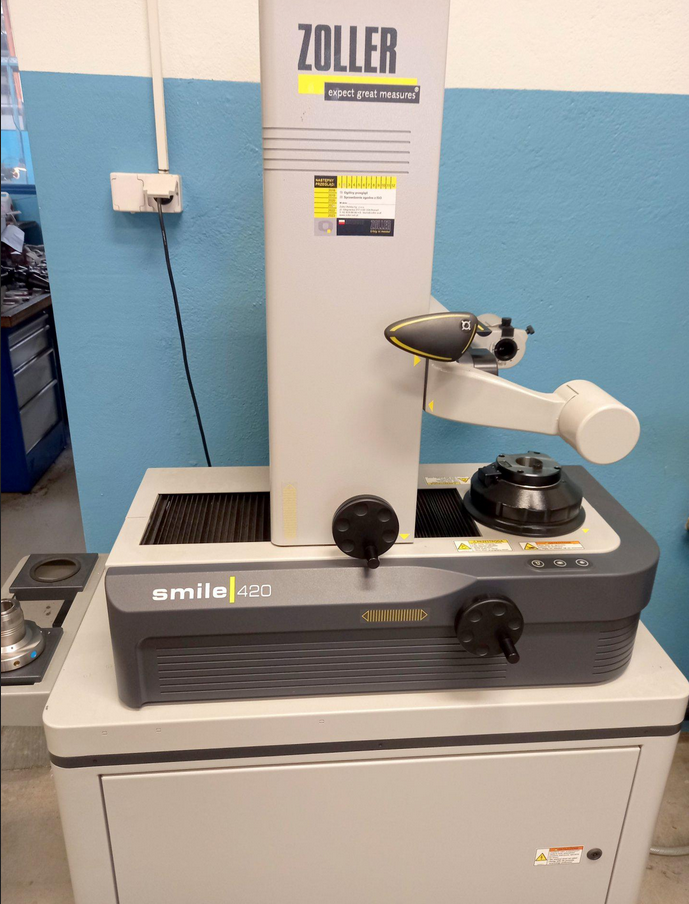

La machine à mesurer ZOLLER SMILE PILOT 3.0, fabriquée en Allemagne en 2019, est un instrument professionnel utilisé pour mesurer et régler des outils. La mesure est effectuée sur des outils d'un diamètre maximum de 420 mm et d'une longueur de 420 mm, en utilisant un objectif télécentrique et une caméra CCD avec un anneau LED intégré pour les mesures en lumière réfléchie (contrôle de la lame). Le fonctionnement de l'appareil de réglage et de mesure ZOLLER SMILE / PILOT 3.0 est commandé par la commande CNC ZOLLER »pilot 3.0«. La machine est équipée d'un certain nombre de fonctions différentes, telles que la fonction de contour maximal, la reconnaissance automatique des arêtes de coupe, la mesure du faux-rond et du faux-rond et le contrôle des arêtes de coupe. Le système est facile à utiliser et son excellente précision garantit des résultats sans faille. Caractéristiques techniques de la machine de mesure ZOLLER SMILE 420 - longueur maximale de l'outil Z : 420 mm - diamètre maximal de l'outil D : 420 mm - mesure du diamètre selon Règles d'Abbé : 100 mm - Broche »pcs« avec serrage mécanique - précision de battement radial : 0,002 mm - inspection et vérification de …
Un instrument de mesure industriel (pied à coulisse, micromètre, comparateur, jauges, rugosimètre) mesure avec précision une dimension ou une caractéristique physique d'une pièce, manuellement ou en intégration sur machine. Utilisé dans tous les ateliers de production mécanique, les laboratoires qualité et sur les lignes de contrôle, pour les vérifications ponctuelles ou les contrôles en cours de production. Le prix va de quelques dizaines d'euros pour un instrument de mesure portable d'occasion à plus de 10 000 € neuf pour un système de mesure intégré haute précision avec acquisition de données. Durée de vie de 10 à 20 ans pour les instruments mécaniques bien entretenus, l'étalonnage annuel par un laboratoire accrédité étant obligatoire pour maintenir la traçabilité métrologique. Nécessite un stockage adapté (protégé des chocs et de l'humidité), un étalonnage régulier par rapport à des étalons traçables, et une formation des opérateurs à la méthode de mesure pour éviter les erreurs de répétabilité.
