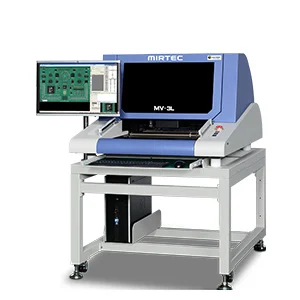

Machine d’inspection de composants électroniques Mirtec MV-3L
OccasionMirtec · MV-3L
Caractéristiques techniques
Marque
Mirtec
Modèle
MV-3L
Description
Spécification MV-3L Type de machine AOI bureau / sur table Système d'exploitation Windows XP Professionnel Version du logiciel Mirtec Inspectr 4.x / 5.x Type d'inspection AOI 2D avec inspection optionnelle de la hauteur au laser Caméra supérieure Caméra 5MP Caméra supérieure optionnelle 10MP ISIS / CameraLink Caméras latérales 4× caméras SIDE-VIEWER 5MP ou 10MP Interface caméra CameraLink Système d'objectif Objectif composé télécinématique de précision Système d'éclairage Éclairage LED RVB / couleur à 8 phases Composant minimum 0402 métrique / 01005 impérial Éléments d'inspection Pièce manquante, polarité, décalage, tombstone, pont de soudure, CI inversé, défauts de soudure Capacité 3D Détection de hauteur laser INTELLI-BEAM Zone d'inspection du PCB Jusqu'à 450 × 400 mm Épaisseur du PCB 0,5 – 3 mm Poids du PCB Jusqu'à 3 kg Système de positionnement Micro-stepper en boucle fermée Résolution de positionnement 3,7 µm Répétabilité ±20 µm Exigences électriques 110VAC / 100–240VAC monophasé, 50/60Hz Exigences en air Aucune Dimensions Environ 975 × 1200 × 655 mm Poids Environ 160 kg Mirtec MV-3L AOI de bureau. Type de machine AOI bureau / sur table. Système d'exploitation Windows XP Professionnel. Version du logiciel Mirtec Inspectr 4.x / 5.x. Type d'inspection AOI 2D avec inspection optionnelle de la hauteur au …
Constructeur sud-coréen de systèmes d'inspection optique automatisée.
Cette catégorie regroupe les équipements de contrôle visuel et fonctionnel des cartes et composants électroniques : inspection optique automatisée (AOI), inspection par rayons X et bancs de test fonctionnel. Utilisé en fin de ligne de production électronique, pour détecter les défauts de soudure, de placement ou les composants défectueux avant expédition. Le prix va de 15 000-60 000 € pour une machine d'inspection d'occasion de taille courante à plus de 200 000 € neuf pour un système AOI ou rayons X haute résolution. Durée de vie de 10 à 15 ans, les caméras et sources d'éclairage ou de rayons X étant les éléments les plus sensibles à l'obsolescence. Nécessite une alimentation électrique adaptée, un environnement contrôlé en vibrations et en luminosité, et un logiciel de programmation des contrôles à jour.
