Machine de placement Beijing Borey Tech Co., Ltd 2019
OccasionBeijing Borey Tech Co., Ltd · 2019
Caractéristiques techniques
Marque
Beijing Borey Tech Co., Ltd
Modèle
2019
Année
2019
Description

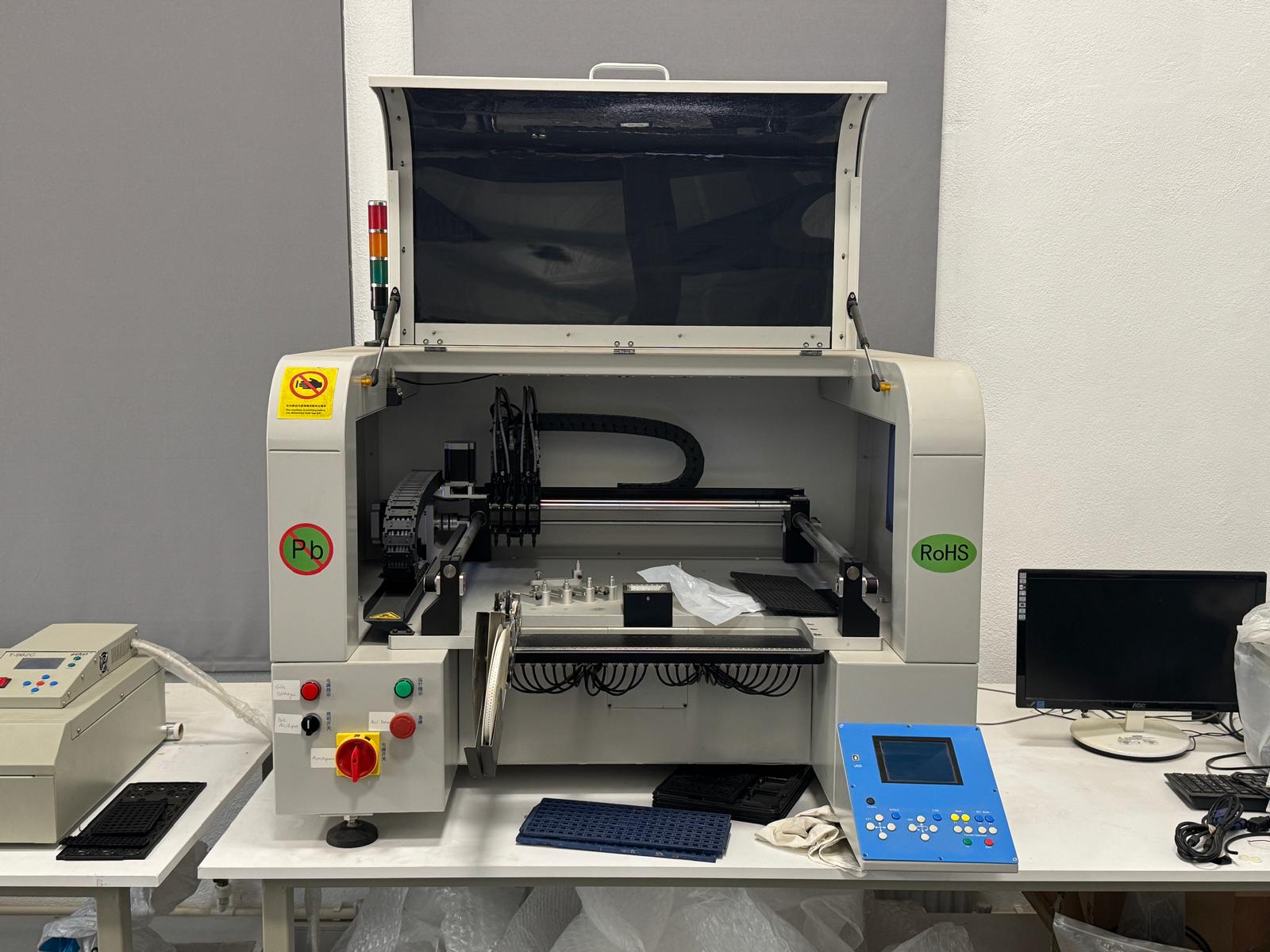

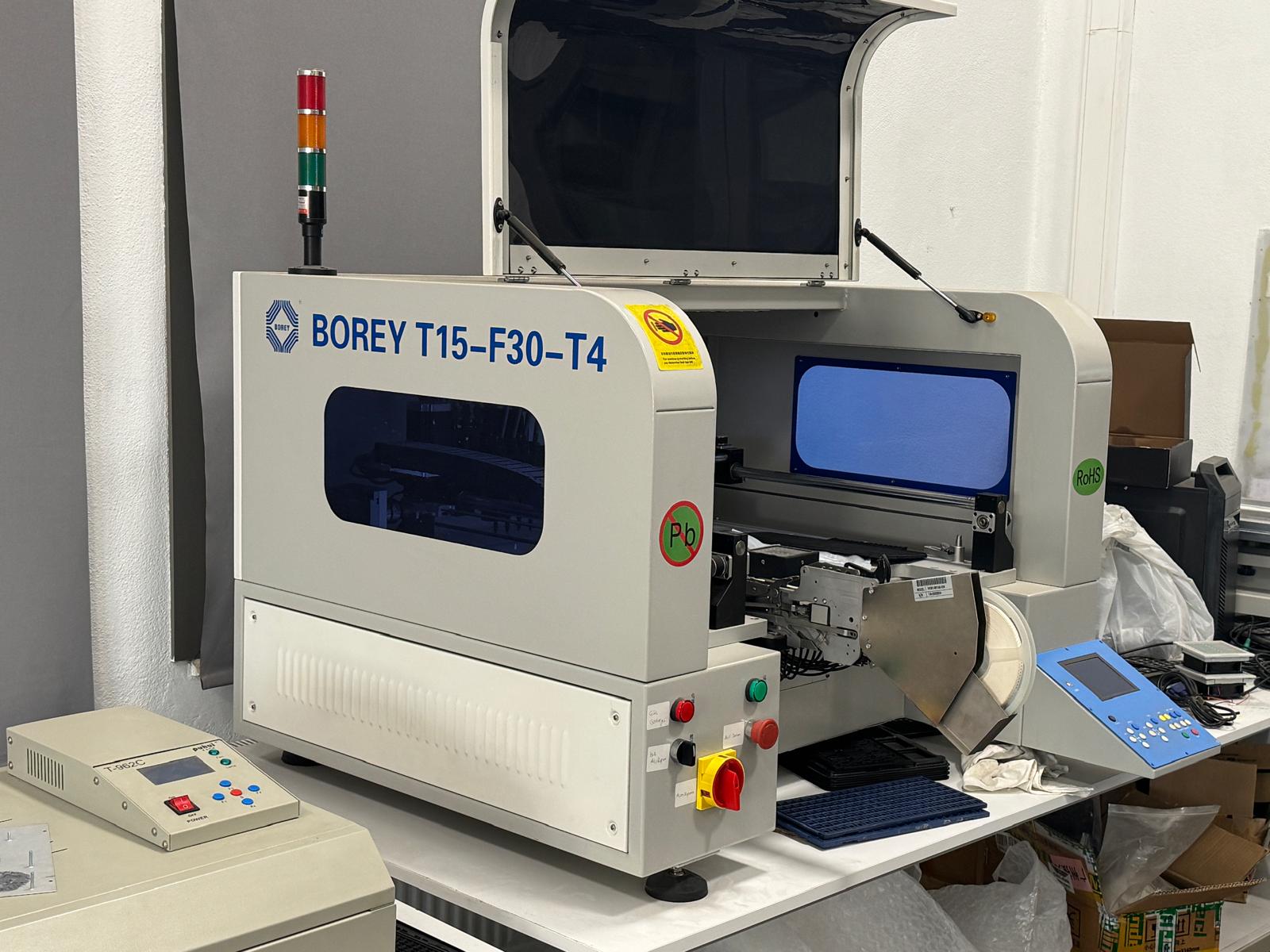

Modèle n° Monteur SMT automatique visionnaire de bureau BOREY T15-F30-T4 Max. Carte PCB 357×460mm XY Max. XY 432×515mm Plage de déplacement max. Plage de déplacement de l'axe Z 20 mm Vitesse de montage max. Vitesse de montage 9600 pcs/h Vitesse de montage moyenne 7000 pcs/h Précision de répétition 0,01 mm Plage de la buse d'aspiration 4,5 mm Alimentation électrique 220V, 50Hz Air comprimé 0.5-0.6Mpa Puissance de travail moyenne 800W Alimentateur à bande Alimentateur de 8mm, 12mm, 16mm et 24mm Components Available 0402,0603,0805,1206(3014),1210(3528),5050,SOT,BGA.Chip,QFP(15x15mm) Quantité d'alimentateurs 30 pcs Moteur Moteur pas à pas Tête de montage Quatre têtes Système d'entraînement DSP haute vitesse avec système d'entraînement haute tension Angle de la composante 0-360°, révolution synchrone Système de vision Correction automatique, alignement à la volée, insertion automatique Caméra de vision CCD HD à haute vitesse pour applications industrielles Système de vision IPC, correction automatique, insertion automatique. Mode de mouvement X/Y Nouvelle liaison avec actionneur linéaire V201303 Compteur d'alimentation en air Changeur de signe positif-négatif Système d'exploitation Logiciel développé de manière indépendante, version 2013. Programmation Programmation par apprentissage visionnaire point par point, saisie coordonnée des schémas de circuits imprimés. Caméra de programmation Vision CCD couleur IR à haut pixel Moniteur de vision Écran HD …
Cette catégorie regroupe les machines de fabrication et d'assemblage de cartes de circuits imprimés (PCB) : placement de composants (pick & place), sérigraphie de pâte à braser, brasage à la vague ou sélectif, four de refusion, perçage/routage et nettoyage de cartes. Utilisé en sous-traitance électronique (EMS) et production de cartes électroniques, partout où des composants doivent être assemblés et soudés sur un circuit imprimé. Le prix va de 10 000-50 000 € pour une machine d'occasion isolée (four de refusion, sérigraphe) de taille courante à plus de 300 000 € neuf pour une ligne SMT complète avec placeuse haute cadence. Durée de vie de 10 à 20 ans, les têtes de placement, buses et résistances de four étant les éléments nécessitant le plus d'entretien. Nécessite une alimentation électrique adaptée, un environnement propre et climatisé, et un approvisionnement en pâte à braser, flux et composants.
