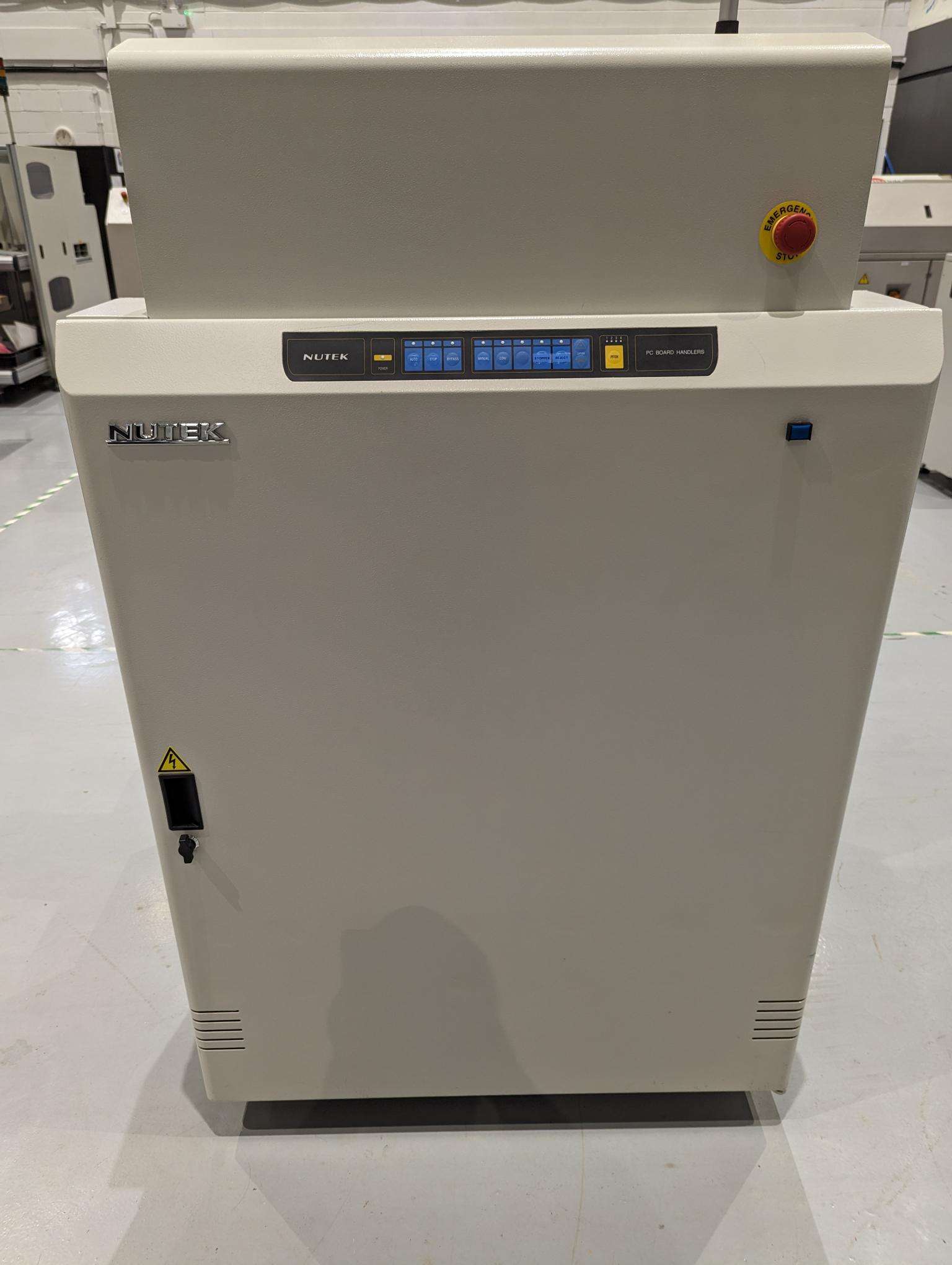

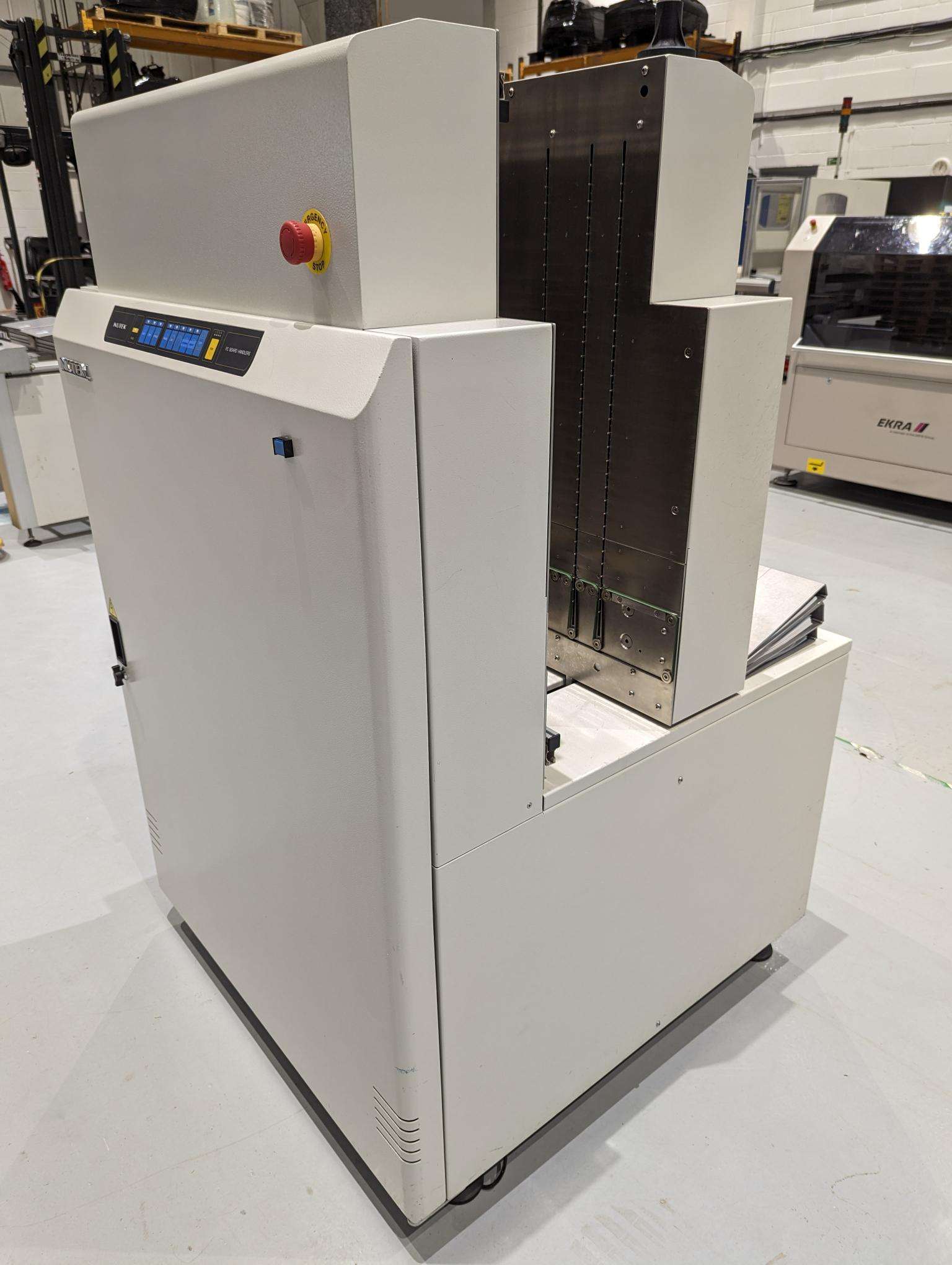

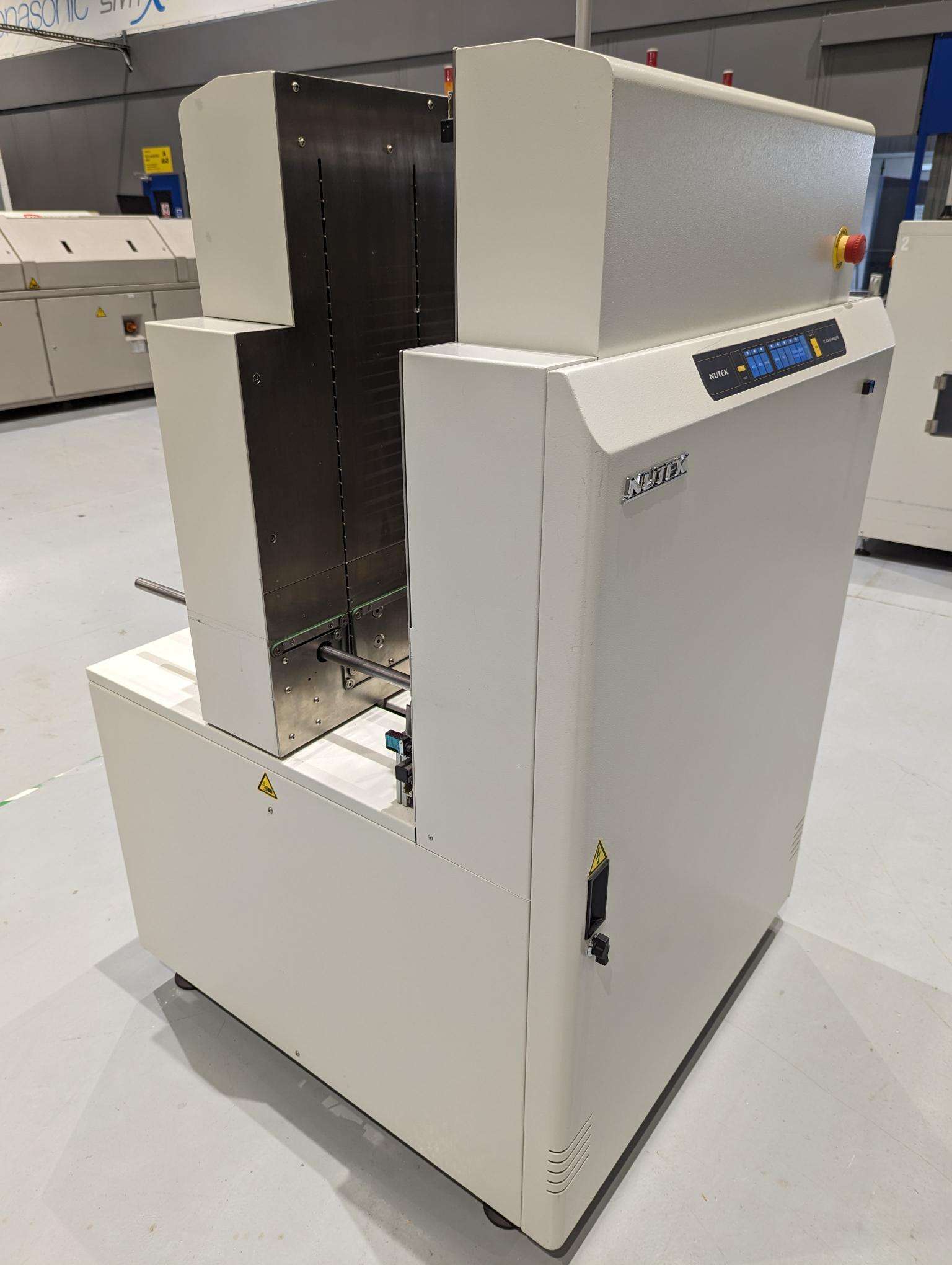

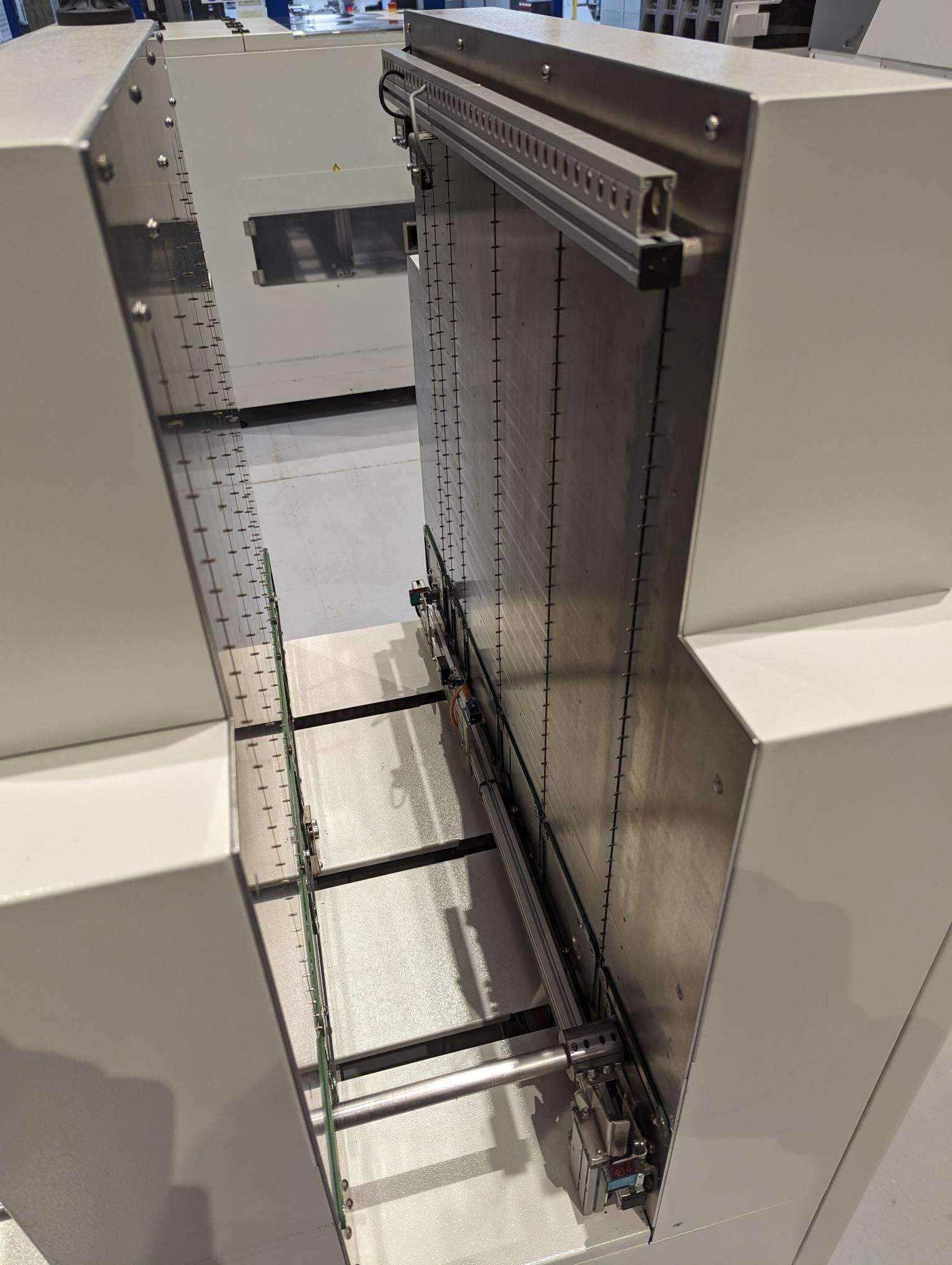

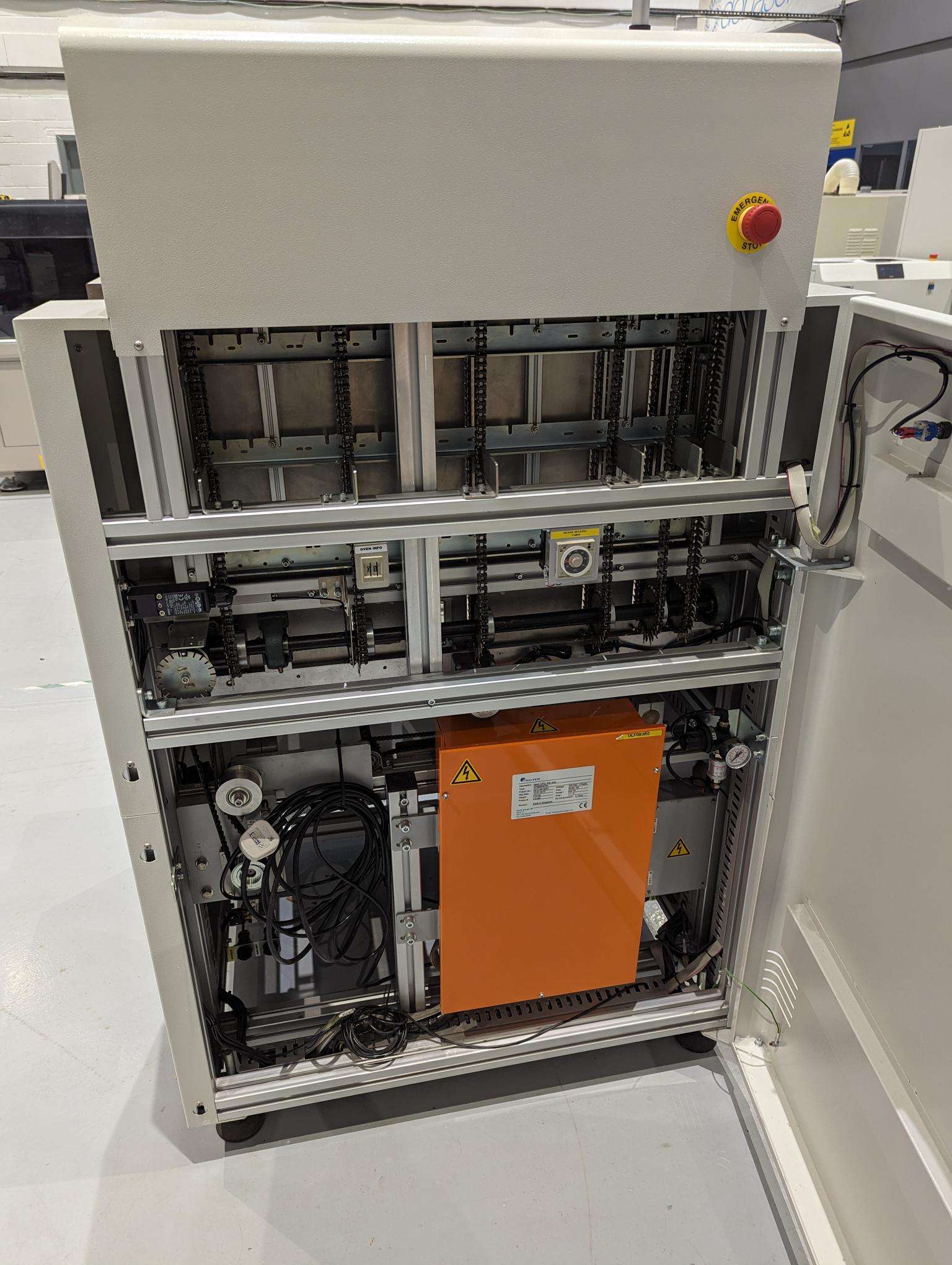

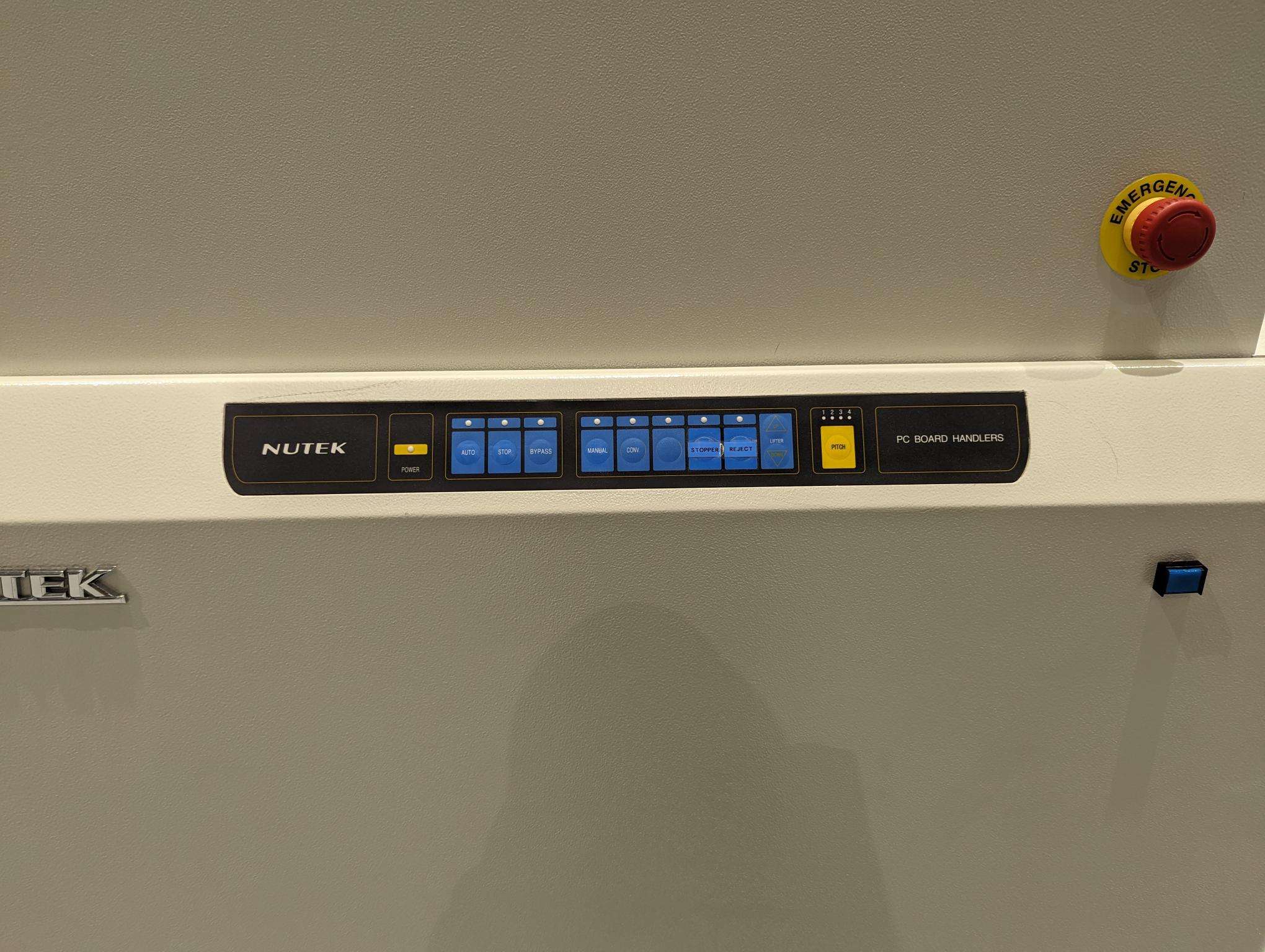

Machine de fabrication et assemblage de circuits imprimés Nutek Open LIFO, XXL-size NTM650SXXL
OccasionNutek · Open LIFO, XXL-size NTM650SXXL
Caractéristiques techniques
Marque
Nutek
Modèle
Open LIFO, XXL-size NTM650SXXL
Année
2013
Description
Nutek Open LIFO, taille XXL Type : NTM650SXXL Année de fabrication : 2013 Orientation : de gauche à droite Hauteur de transfert : 900mm (+/-25mm) Taille du circuit imprimé : 50 – 535 mm (W)/ 80 -850 mm (L) Épaisseur du produit : 0,60 – 1,60 mm Hauteur du composant : Haut : 30 mm max / Bas : 30 mm max Tension : 220 V, 50/60 Hz Pression : 4-6 bars Consommation d'air : 2 L/min Dimension (en mm) : 950 (L) x 1000 (P) x 1620 (H) Poids : 210Kg Fonction: Cette machine est capable de transférer un PCB dans l'un des 3 modes : Mode standard: En mode standard, la machine reçoit un PCB de la machine en amont et est transférée à la machine en aval lorsqu'il y a une demande de carte en aval. Si l'aval est occupé, le PCB est empilé à l'intérieur du stockeur et est libéré vers la machine en aval lorsque la machine en aval est disponible. Mode rejet : En mode rejet, la machine reçoit soit le "bon" soit le "mauvais" PCB de la machine en amont. Lorsqu'un "bon" PCB est reçu, le PCB sera transféré vers la machine en …
Cette catégorie regroupe les machines de fabrication et d'assemblage de cartes de circuits imprimés (PCB) : placement de composants (pick & place), sérigraphie de pâte à braser, brasage à la vague ou sélectif, four de refusion, perçage/routage et nettoyage de cartes. Utilisé en sous-traitance électronique (EMS) et production de cartes électroniques, partout où des composants doivent être assemblés et soudés sur un circuit imprimé. Le prix va de 10 000-50 000 € pour une machine d'occasion isolée (four de refusion, sérigraphe) de taille courante à plus de 300 000 € neuf pour une ligne SMT complète avec placeuse haute cadence. Durée de vie de 10 à 20 ans, les têtes de placement, buses et résistances de four étant les éléments nécessitant le plus d'entretien. Nécessite une alimentation électrique adaptée, un environnement propre et climatisé, et un approvisionnement en pâte à braser, flux et composants.
