Machine de contrôle pour électronique Göpel electronic OptiCon Smart line
OccasionGöpel electronic · OptiCon Smart line

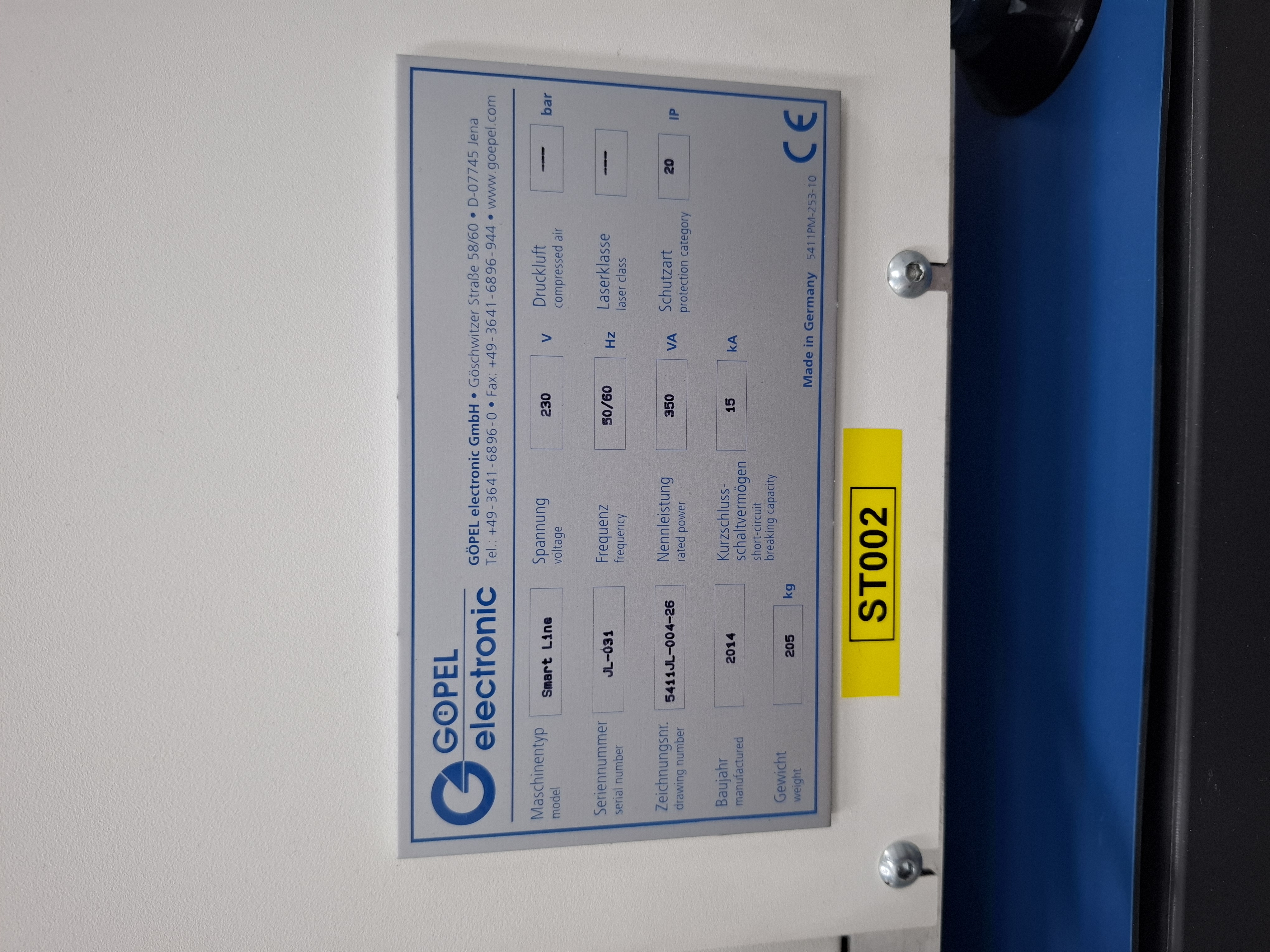

Caractéristiques techniques
Marque
Göpel electronic
Modèle
OptiCon Smart line
Année
2014
Description

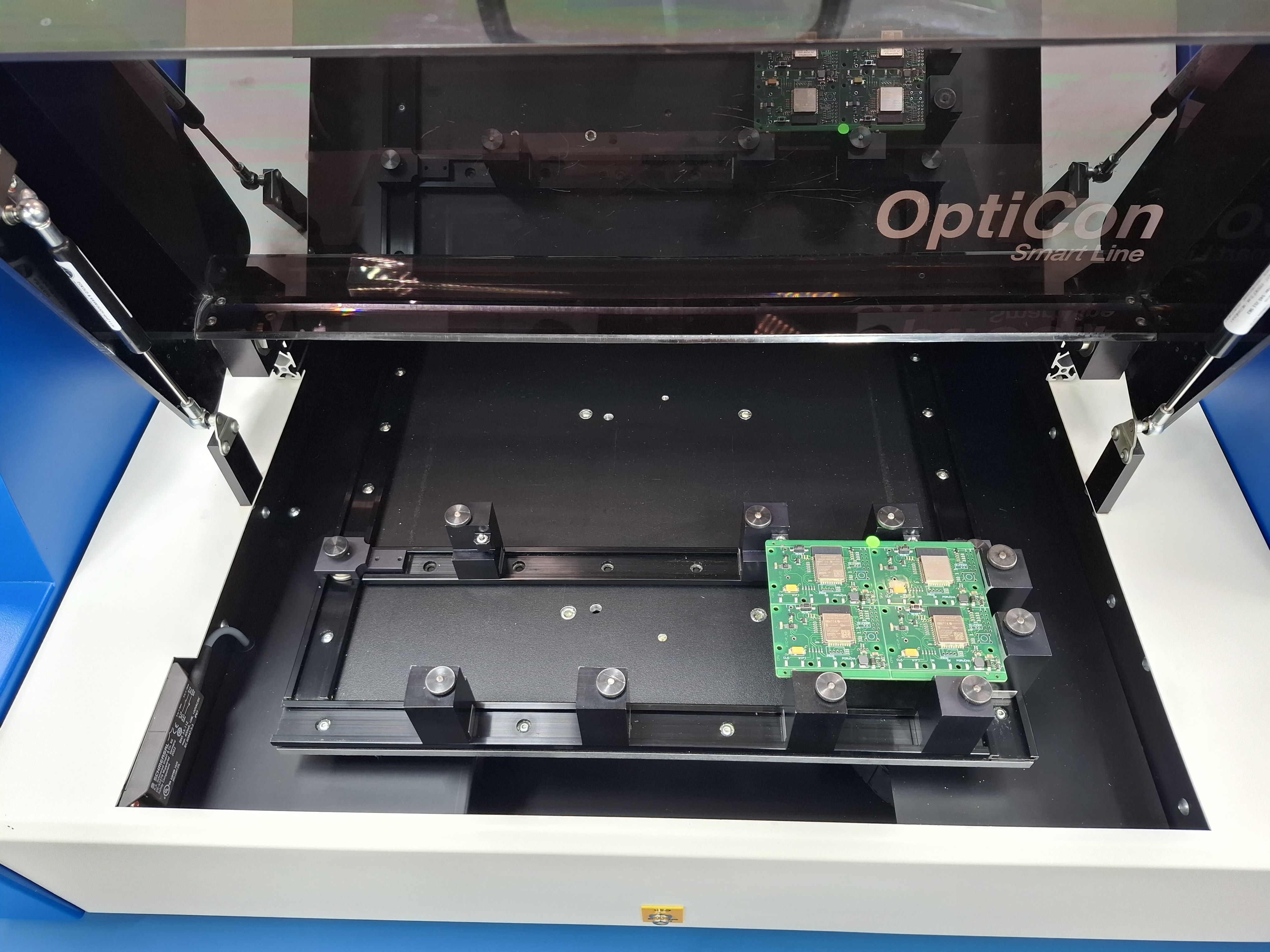

OptiCon SmartLine - Système AOI de table pour un contrôle efficace des petits lots. La conception compacte permet une utilisation peu encombrante à différents points du processus de production. La qualité de l'inspection optique est assurée par un éclairage multispectral unique et une base de données de référence intégrée. Caractéristiques techniques : - Technologie de détection d'image : jusqu'à 12 mégapixels, profondeur de couleur de 24 bits. - Objectif : télécentrique - Résolution : jusqu'à 10,5 μm - Éclairage : multispectral, multidirectionnel - Temps de traitement : minimisé par une commutation rapide - Vitesse d'inspection : jusqu'à 25 cm²/s - Taille du circuit imprimé : jusqu'à 400 mm x 390 mm - Poids maximal du circuit imprimé : 5 kg - Espace libre sur le dessus du circuit imprimé : jusqu'à 65 mm - Espace libre sous le circuit imprimé : 100 mm - Plus petite pièce à inspecter : 01005 / espacement 0,3 - Module de caméra avec réglage des pixels pour toutes les variantes du système - Objectif télécentrique pour une capture d'image sans parallaxe - Plan focal adapté avec une qualité d'image constante pour l'inspection sous angle de vue - Éclairage multispectral, sélectionnable de l'IR à l'UV …
Cette catégorie regroupe les équipements de contrôle visuel et fonctionnel des cartes et composants électroniques : inspection optique automatisée (AOI), inspection par rayons X et bancs de test fonctionnel. Utilisé en fin de ligne de production électronique, pour détecter les défauts de soudure, de placement ou les composants défectueux avant expédition. Le prix va de 15 000-60 000 € pour une machine d'inspection d'occasion de taille courante à plus de 200 000 € neuf pour un système AOI ou rayons X haute résolution. Durée de vie de 10 à 15 ans, les caméras et sources d'éclairage ou de rayons X étant les éléments les plus sensibles à l'obsolescence. Nécessite une alimentation électrique adaptée, un environnement contrôlé en vibrations et en luminosité, et un logiciel de programmation des contrôles à jour.
