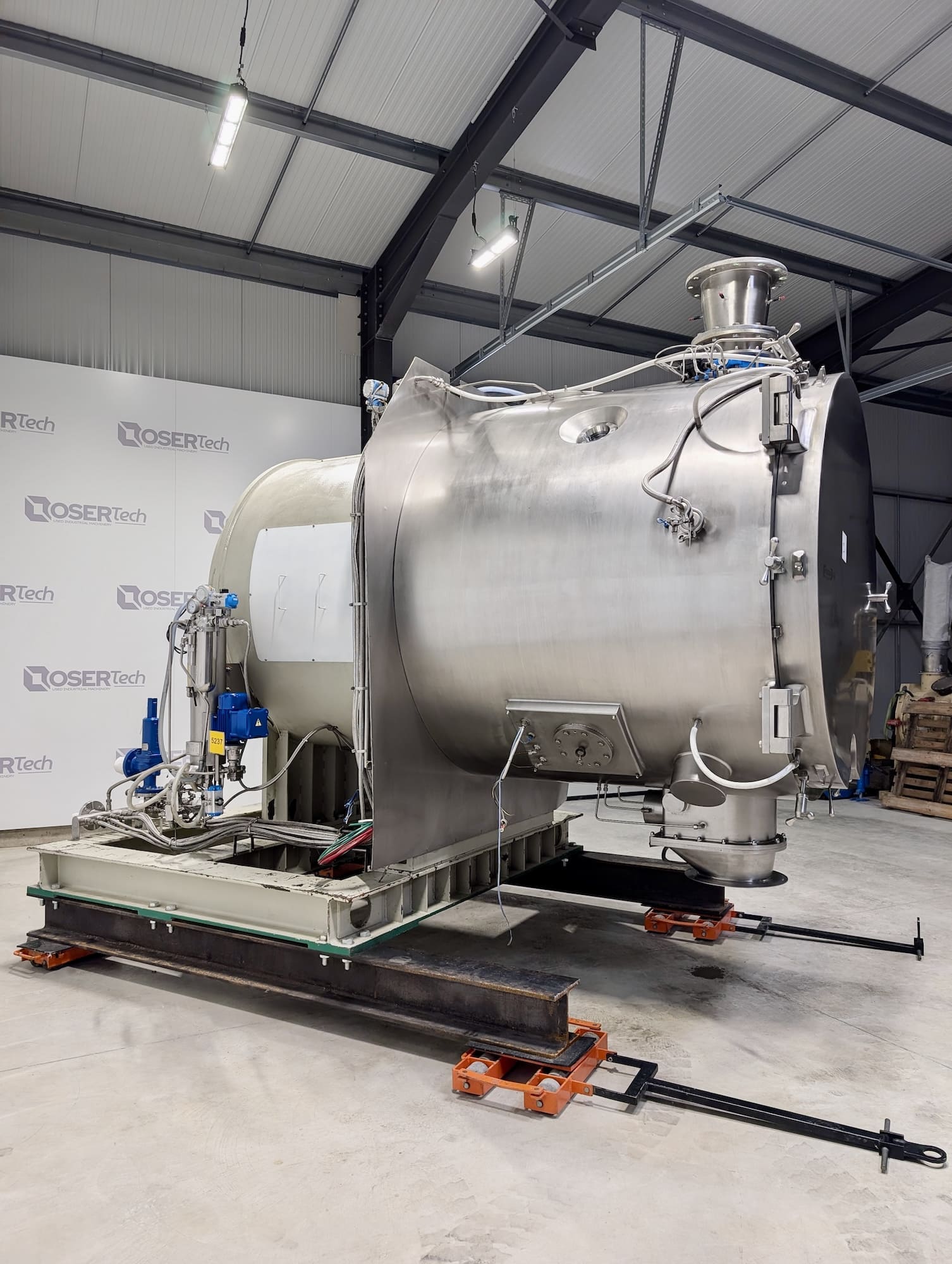

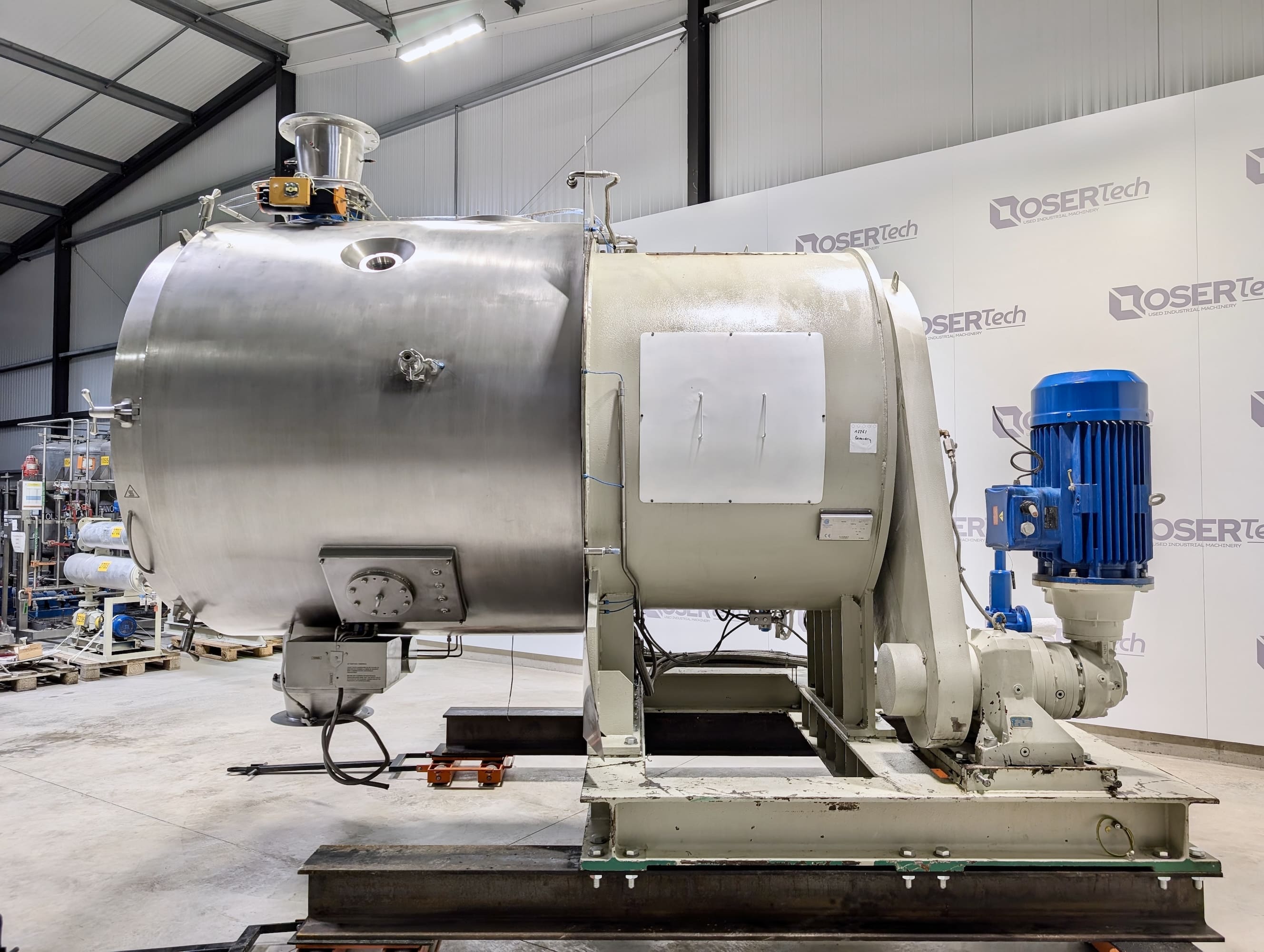

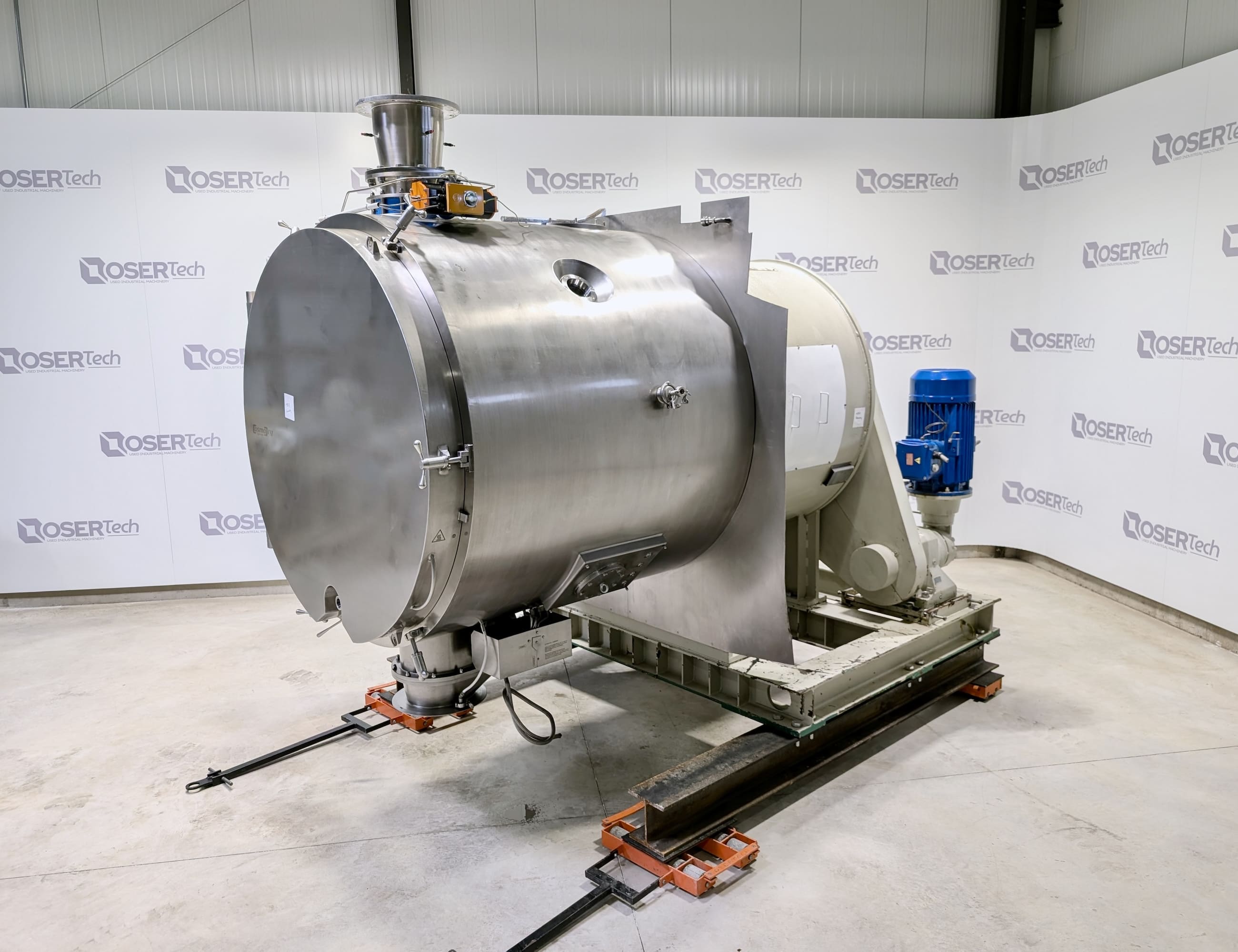

Italvacuum Cosmodry System IHD 3200 – Sécheur à pales

Italvacuum · Cosmodry System IHD 3200

Caractéristiques techniques

Description

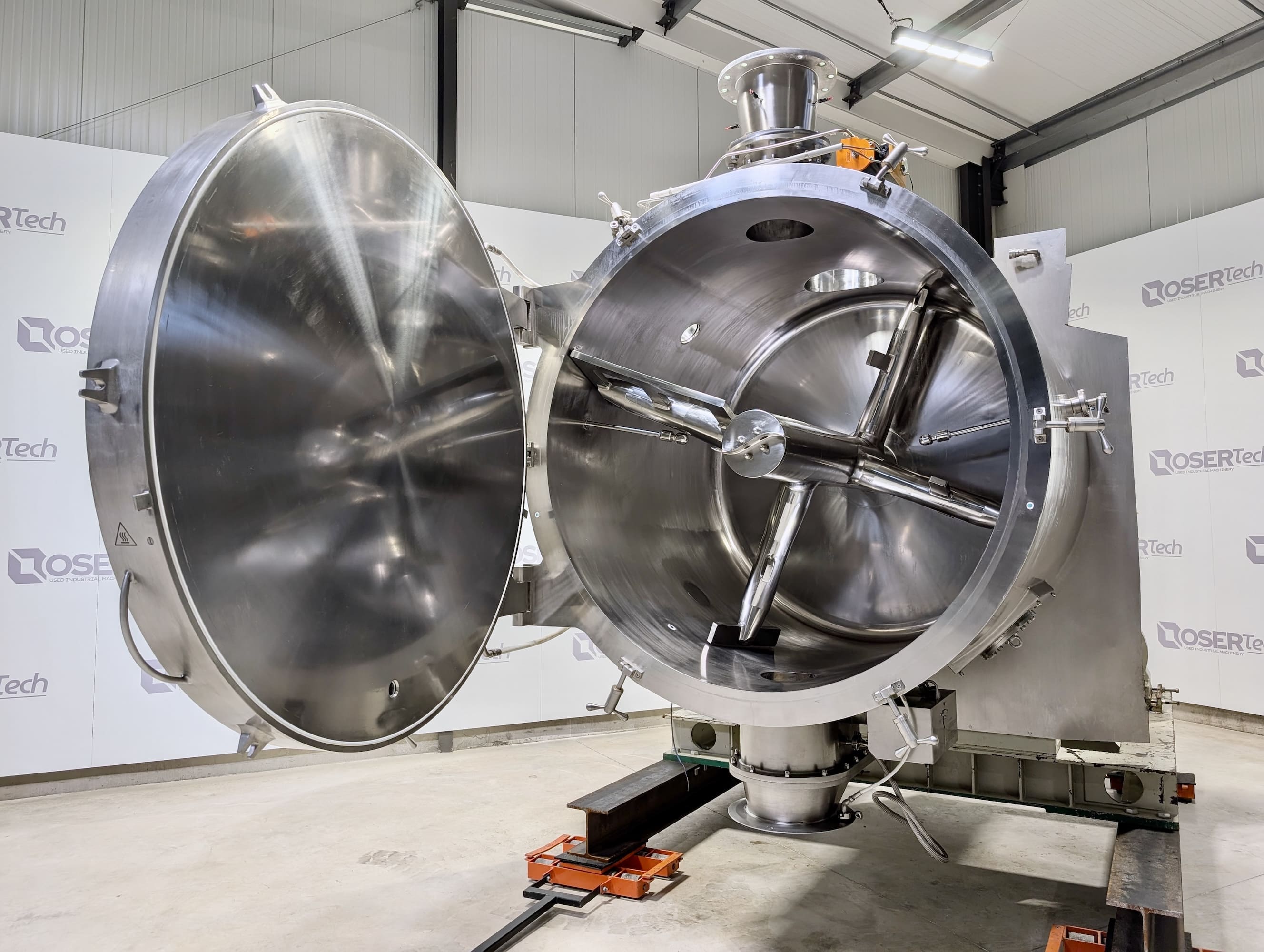

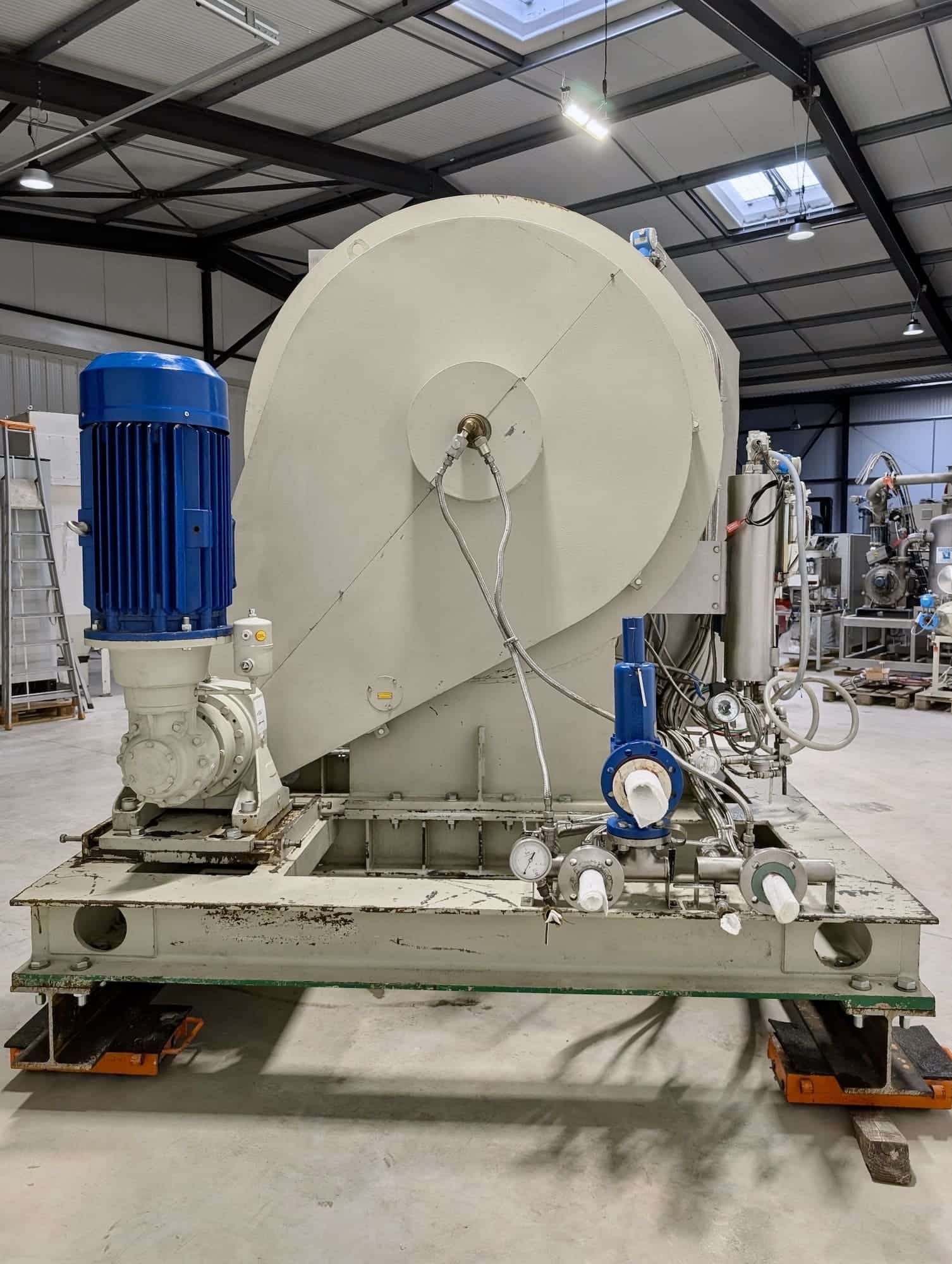

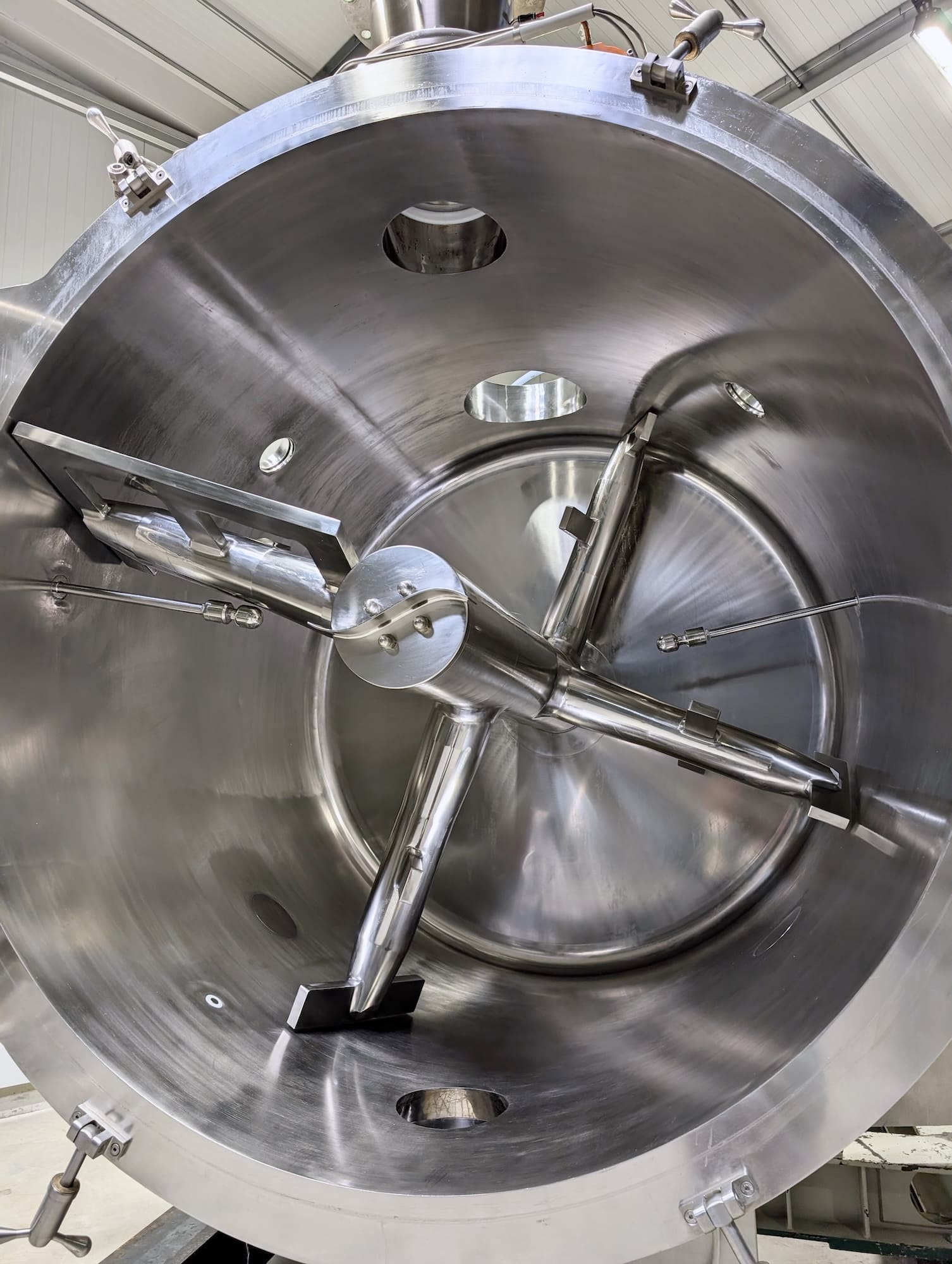

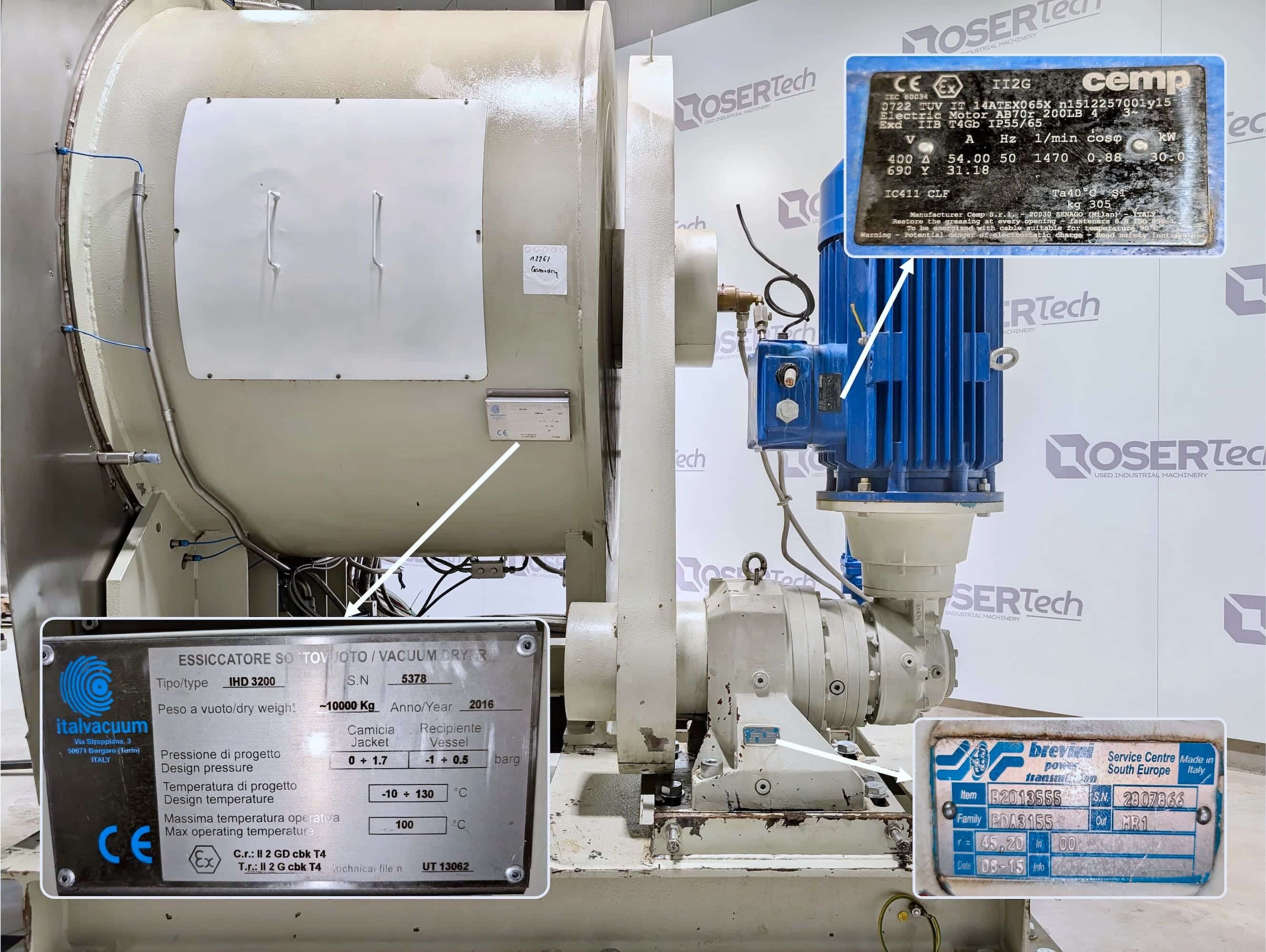

// Matériel démonté et stocké dans nos locaux // Fabricant : Italvacuum Modèle : Cosmodry System IHD 3200 Année : 2016 Type : sécheur horizontal sous vide à corps fixe Application : séchage poudres humides Unité ATEX (Eex) : oui Industries : Chimie fine, pharma (API), produits intermédiaires A) Agitation : Agitateur concentrique à arbre chauffé et démontable en plusieurs segments (Garniture mécanique double) Transmission : (CEMP) – Puissance 30 kW + Réducteur + Chaine Vitesse agitation : 1,6 ÷ 8,1 tours / min Atex : antidéflagrant ATEX II 2GD Monté avec le sécheur sur Structure de Soutien (SKID unique) B) Chambre de séchage avec vanne de déchargement Volume total : 3200 Litres Volume utile : 30% – 80% Pression intérieur cuve: -1 / 0,5 barg Pression double enveloppe : 0 / 1,7 barg Température de projet: -10 / +130°C Température maximum liquide de chauffage: +100°C Etanchéité au vide meilleure de: 4 mbar/h Transmetteur de pression absolue EX-I Sonde PT100 Ex-i de température produit Système de lavage en contre-courant d’azote Vitesse de rotation émotteurs : 300 / 1200 tpm (non installé) Matériau en contact avec le produit: AISI 316L – EN 1.4404 Joints d’étanchéité au vide: PTFE e FEP Matériau de chemise: AISI 304 – EN 1.4301 Liquide de chauffage: Huile diathermic Finition intérieure poli miroir (Ra ≤ 0,4 µm) Finition extérieure satiné (Ra ≤ 1,2 µm) Porte d’Inspection et de Fermeture DN.1650 Vanne de Déchargement à Tampon DN 200/300 Vanne de Chargement a Papillon DN 250 Prédisposition au montage de deux Systèmes d’Emottage C) Filtre de procédé D) Groupe de vide : Pompe à Vide à Piston SAURUS939 mod. VVD Banc de Support Pompe ATEX : Ex-d-IIB-T4 – IP55 Puissance : 11 kW Condenseur à Surface à pression atmosphérique mod. VD200I E) Groupe de condensation sous vide – acier inox AISI 316L et avec double enveloppe de refroidissement en acier inox AISI 304. Pression de projet intérieur : -1 / 0,5 barg Pression de projet enveloppe : 0 / 3 barg Température de projet : -10 / 40 °C Pression maxi liquide de refroidis. : 2,5 bar Surface d’échange : 8,5 m2 Recette des condensats capacité : 900 litres Capteur de niveau F) Filtre extérieur de sécurité G) Groupe thermorégultation systeme : Chauffage / Refroidissement Réchauffeur de liquide à vapeur : Pression 7 bar – Température enveloppe : 142°C – Surface : 1,65 m2 Refroidisseur, monté sur le réchauffeur : eau froide ou saumure – Pression enveloppe tuyaux : 12 barg – Température enveloppe : 142°C – Température tuyaux : -10°C /+ 99°C – Surface : 3,42 m2 H) Système de Commande et Contrôle (Armoire électrique + HMI) Dossier technique complet
