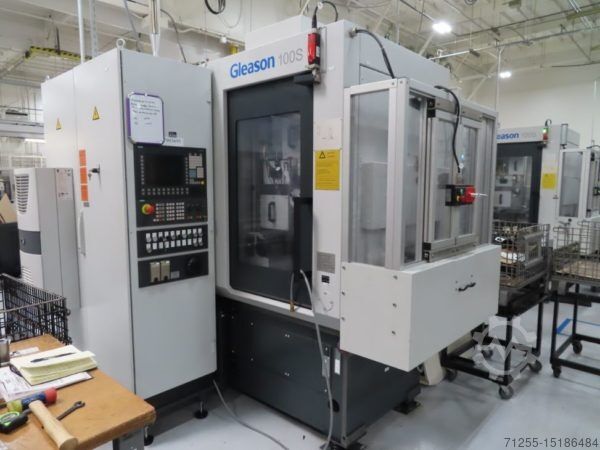

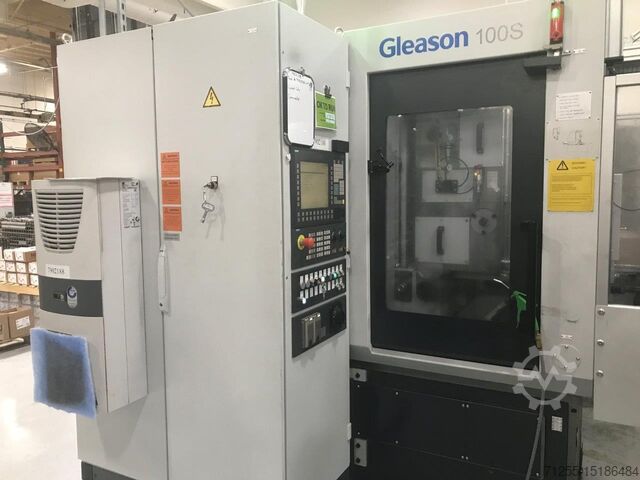

Gearwheel shaping machine Gleason 100S
NeufGLEASON · 100S
Caractéristiques techniques
Marque
GLEASON
Modèle
100S
Année
2019
Description

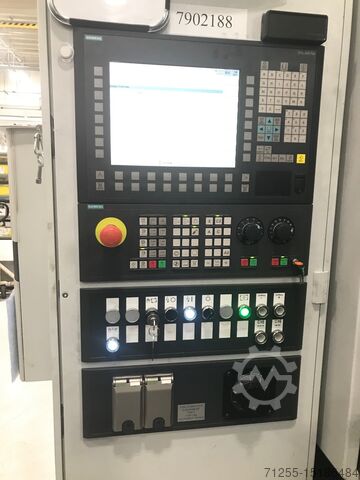

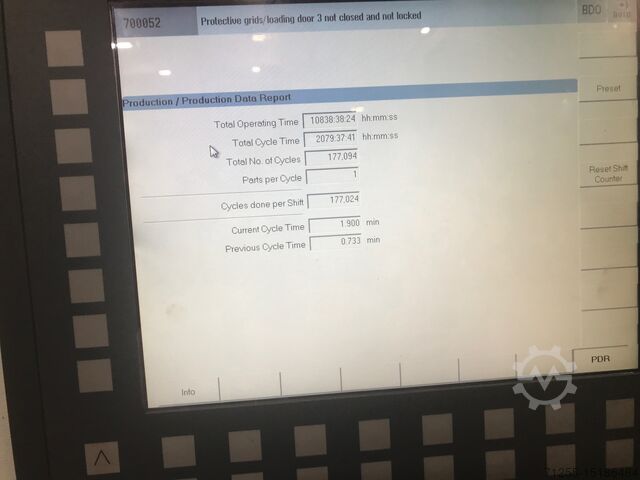

Condition: like new (used), Year of construction: 2017, max. wheel diameter 100 mm Chsb Tsv Ehbbe Tbd Hjb gear width 26 mm max. module 31 min. module 0,1 Control Siemens 840 D SL Number of working hours 9598 h total power requirement 45 kW weight of the machine ca. 7,8 t dimensions of the machine ca. 4,40x3,95x3,01 m Gleason 100S gear shaping machine for the production of internally and externally toothed cylindrical gears and other cylindrical workpiece circumference regularly occurring profiles and moulds as well as for the production of profiles using the single part process. Technical data: Nominal workpiece diameter 100 mm Largest circumferential diameter 150 mm Machine nominal module approx. 3 mm (Guide value depending on the respective machining task.) Shaping spindle stroke speed range 0 - 3,000 1/min Stroke position adjustment range (manual) 20 mm Largest toothing width 26 mm Smallest pitch height of the hydrostatic inclined guide 400 mm Smallest/largest distance between tool axis - 20/+ 180 mm and workpiece axis Stand inclination range (manual) - 1/+ 11° Tool holder (manual clamping) HSK-D63 (hollow shank taper according to DIN 69063) Weight of the machine approx. 7,000 kg with robot cell
Leader mondial de la technologie de production dengrenages.
Une machine de taillage d'engrenages usine les dents d'une roue dentée par fraisage ou génération, pour créer des engrenages destinés à la transmission de mouvement dans un mécanisme. Utilisée en fabrication de réducteurs, boîtes de vitesses, automobile et toute industrie nécessitant des pièces d'engrenage précises pour la transmission mécanique. Le prix va de 15 000-40 000 € pour une tailleuse d'occasion à outil pignon ou fraise-mère à plus de 200 000 € neuf pour une machine CNC haute précision multi-axes. Durée de vie de 20 à 30 ans, la précision de la mécanique interne étant l'élément déterminant à préserver par un entretien rigoureux. Nécessite une alimentation électrique adaptée, un système de lubrification/refroidissement, et un outillage spécifique (fraise-mère ou outil pignon) adapté au module et au type d'engrenage réalisé.
