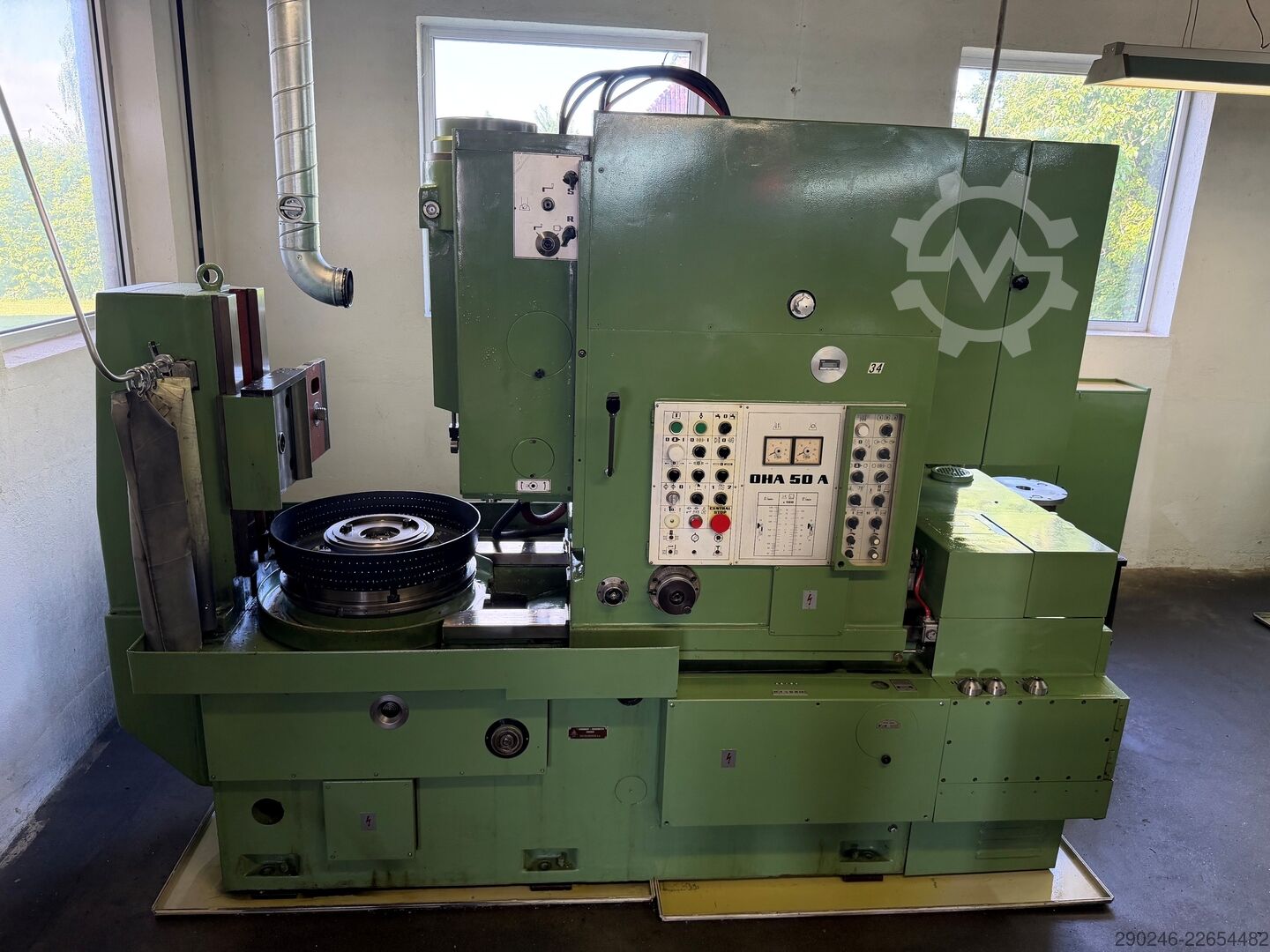

Gear shaper TOS Čelákovice OHA 50 A
OccasionTOS CELAKOVICE · OHA 50 A
Caractéristiques techniques
Marque
TOS CELAKOVICE
Modèle
OHA 50 A
Année
1964
Description
Condition: ready for operation (used), Gear shaping machine STANKO 5M150 Max. diameter of gears that can be cut: 800 mm Max. module: 12 mm Max. cutter stroke: 200 mm Saddle indexing gear diameter: 360 mm Distance between axes (tool and table): 0-700 mm Largest tool diameter: 200 mm Cutter arbor diameter: 44.443 mm Taper: M5 Table diameter: 800 mm Distance from floor to table: 870 mm Indexing gear diameter: 762 mm Table hole diameter: 120A mm Double stroke per minute (s.p.m.): 33-188 mm Range of table feed rates per cutter double stroke: -Circular: 0.2-1.5 mm -Radial: 1-5.4 mm Table rapid rotation speed: 1.7 rpm Table rapid travel speed: 137 mm/min Cutter rapid rotation speed: 3 rpm Main electric motor power: 4.8; 5.7; 7.5 kW Dimensions: 3100x1800x3500 mm Weight: 10200 kg Bloh S Iuceqcvkvoijl
Une machine de taillage d'engrenages usine les dents d'une roue dentée par fraisage ou génération, pour créer des engrenages destinés à la transmission de mouvement dans un mécanisme. Utilisée en fabrication de réducteurs, boîtes de vitesses, automobile et toute industrie nécessitant des pièces d'engrenage précises pour la transmission mécanique. Le prix va de 15 000-40 000 € pour une tailleuse d'occasion à outil pignon ou fraise-mère à plus de 200 000 € neuf pour une machine CNC haute précision multi-axes. Durée de vie de 20 à 30 ans, la précision de la mécanique interne étant l'élément déterminant à préserver par un entretien rigoureux. Nécessite une alimentation électrique adaptée, un système de lubrification/refroidissement, et un outillage spécifique (fraise-mère ou outil pignon) adapté au module et au type d'engrenage réalisé.
