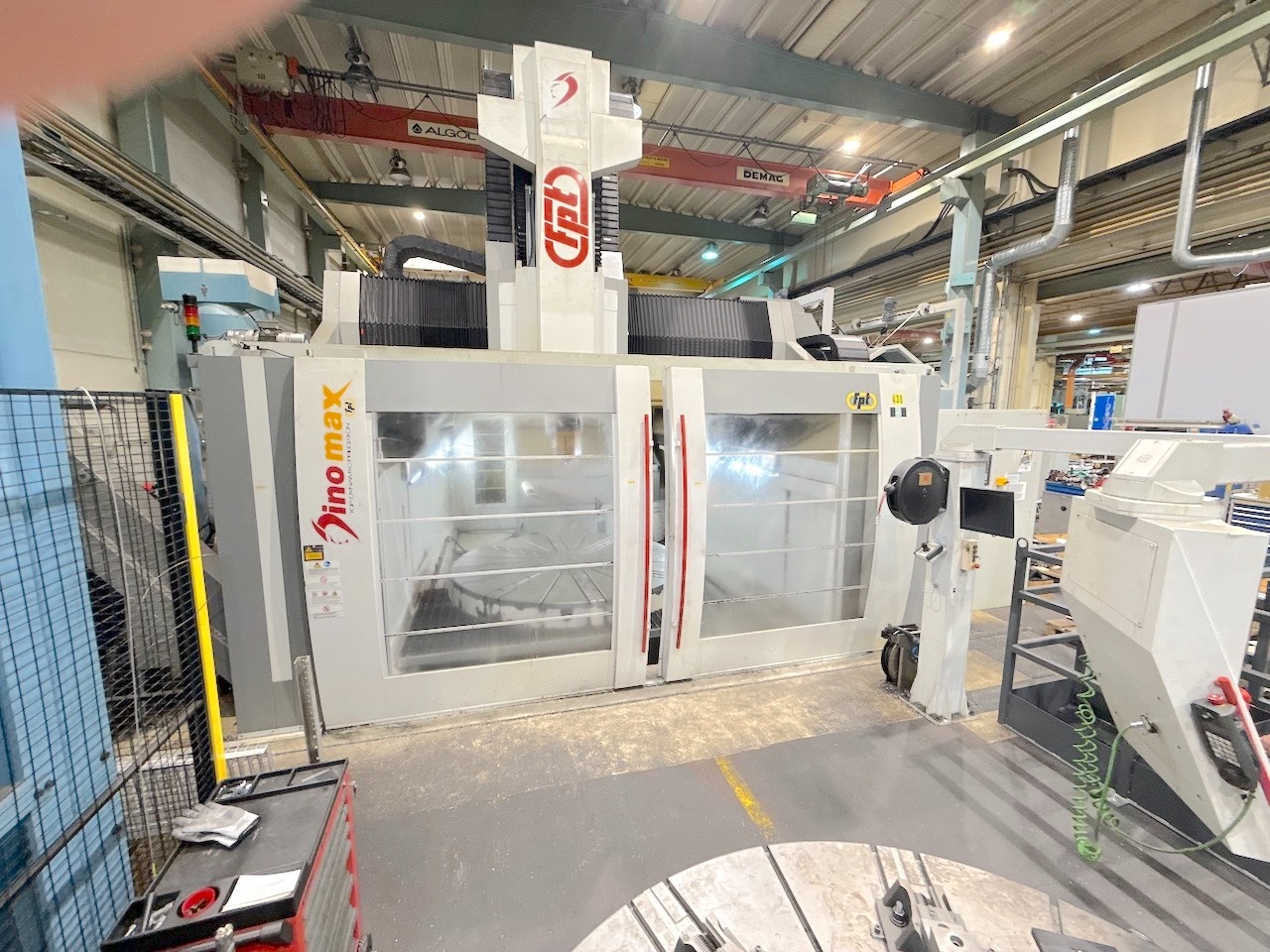

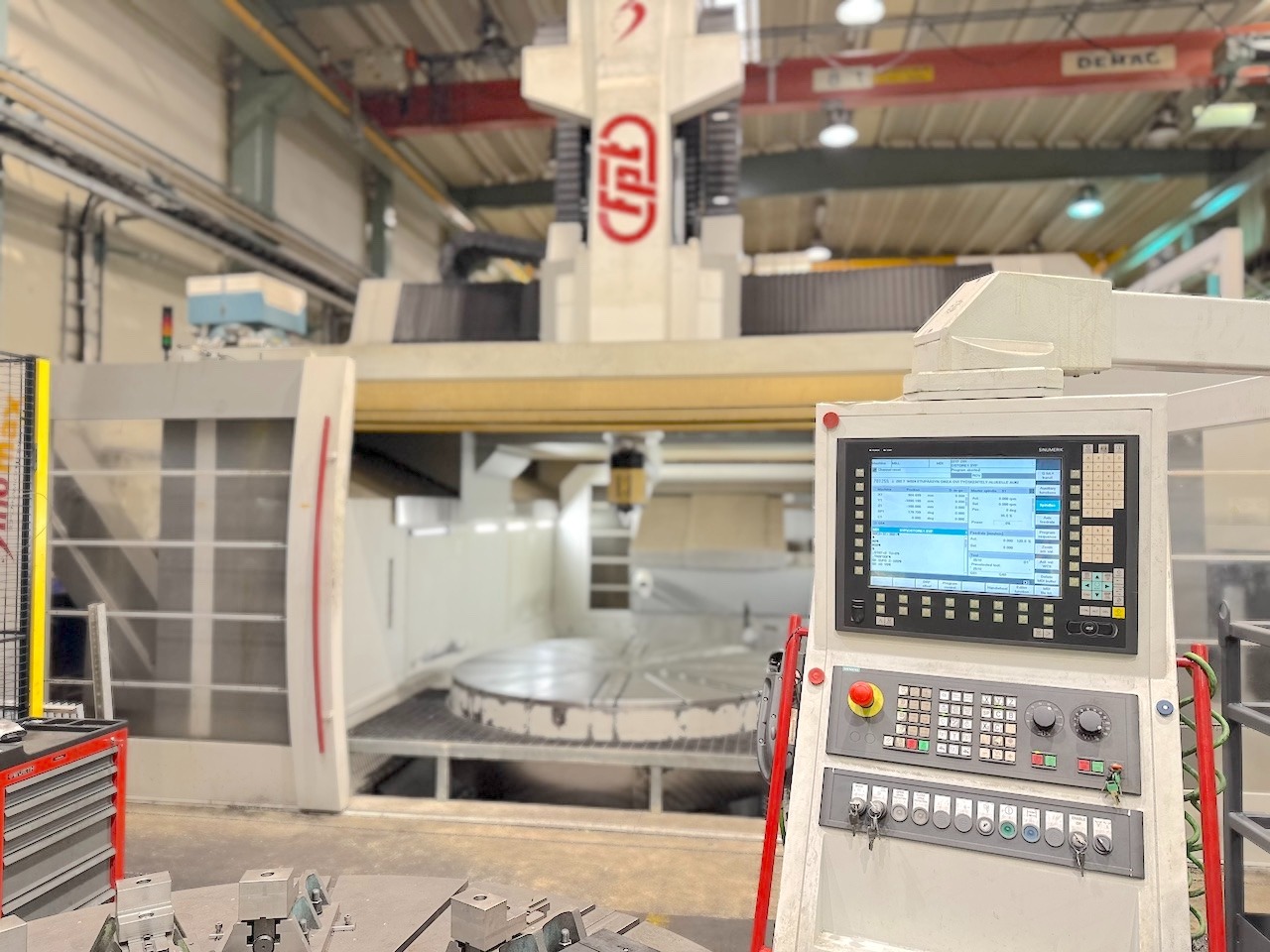

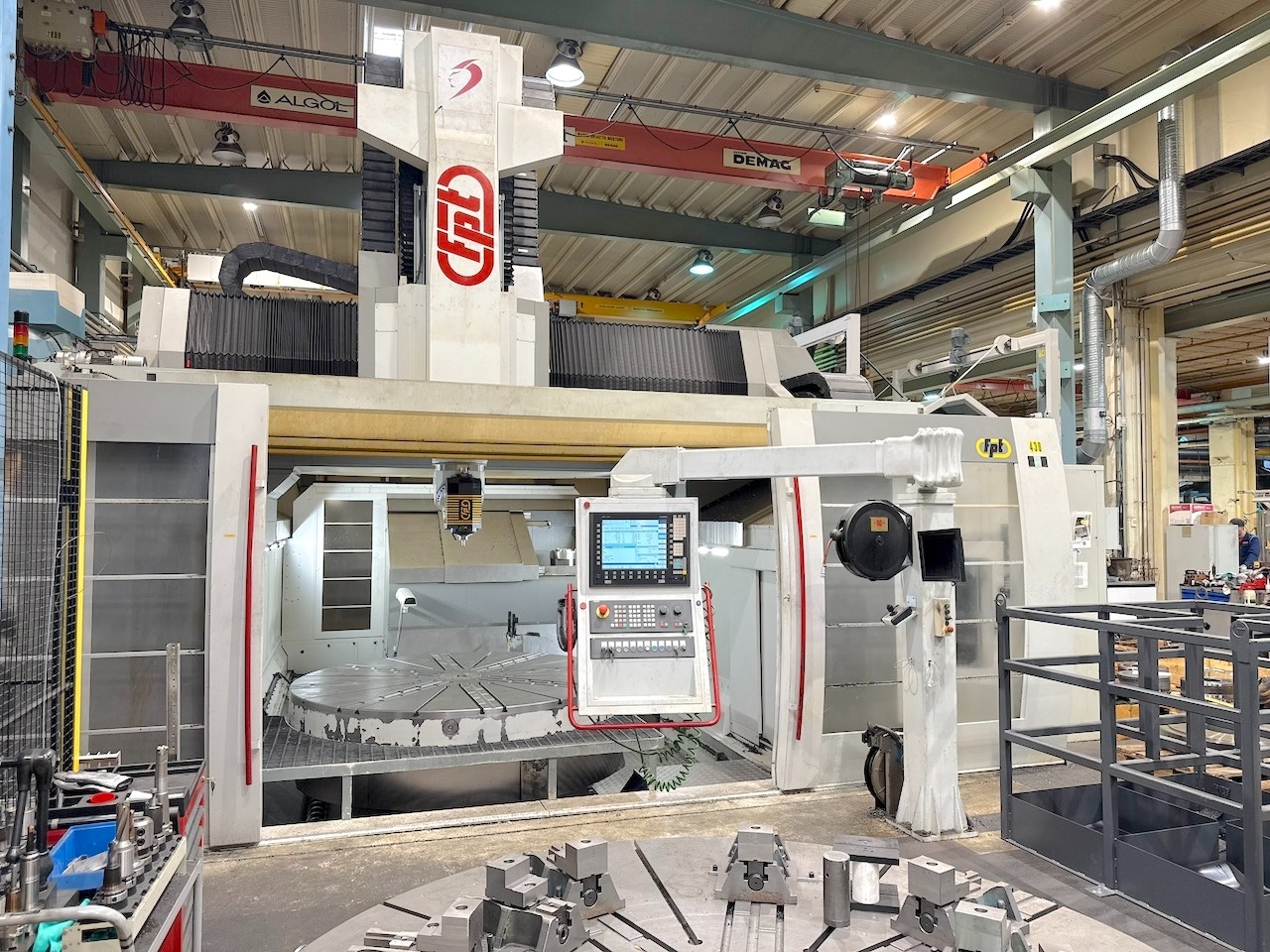

Fraiseuse à portique FPT DINOMAX2 d'occasion

Occasion

FPT · DINOMAX2

📍 Non renseigné, Toute la France📅 12 août 2026👁 5 vues🏷 Travail des métaux

Caractéristiques techniques

Marque

FPT

Modèle

DINOMAX2

Description

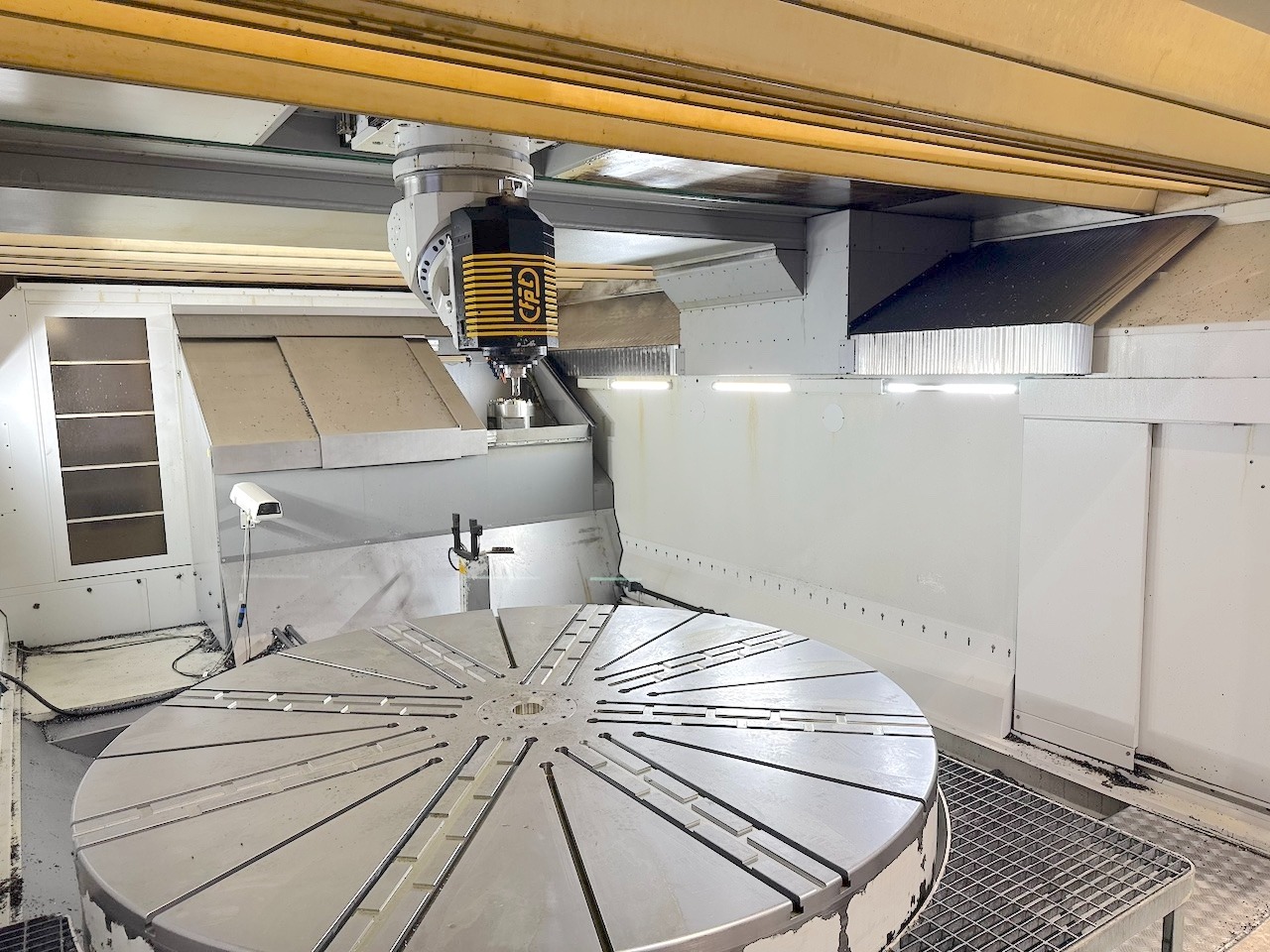

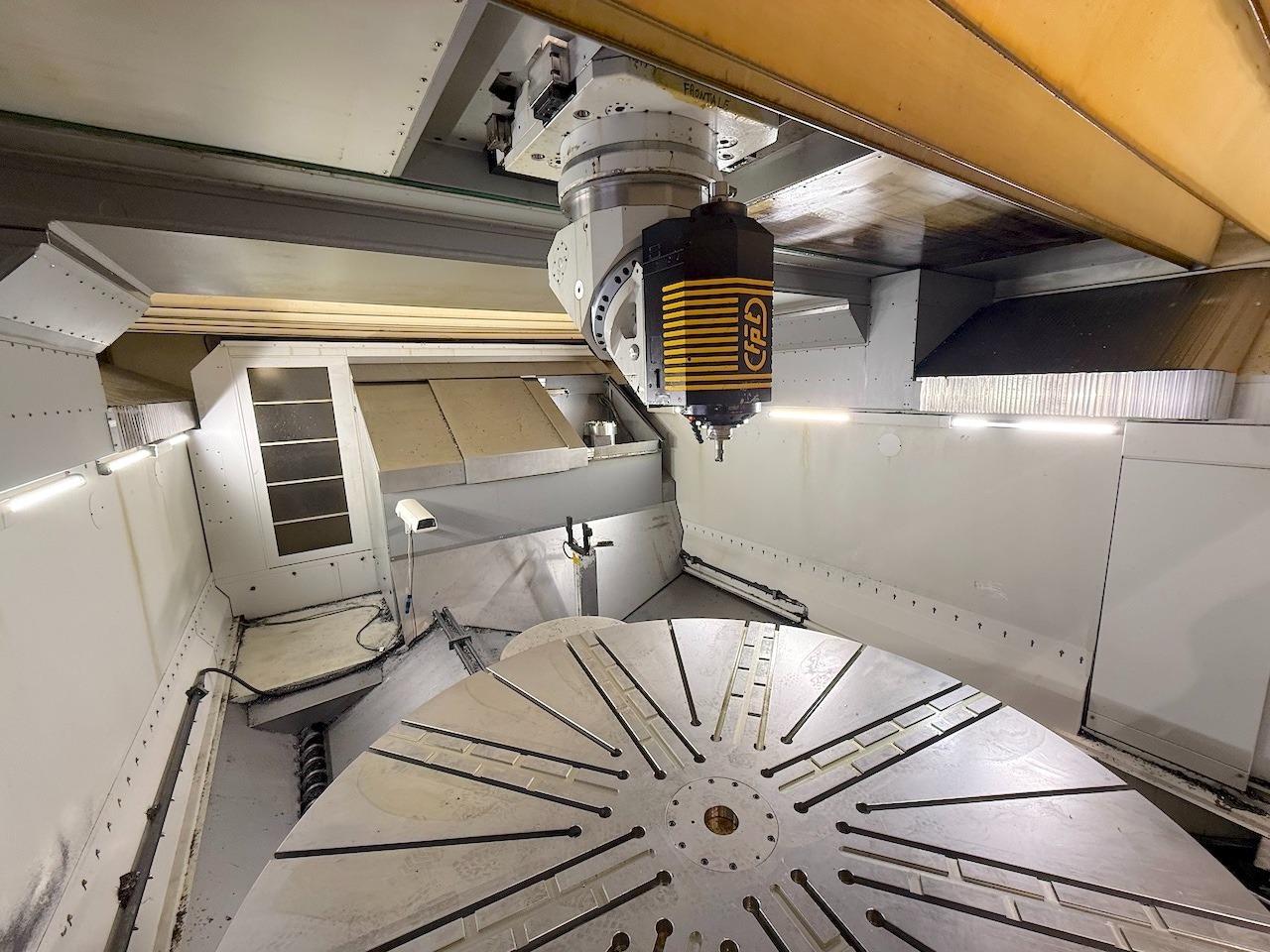

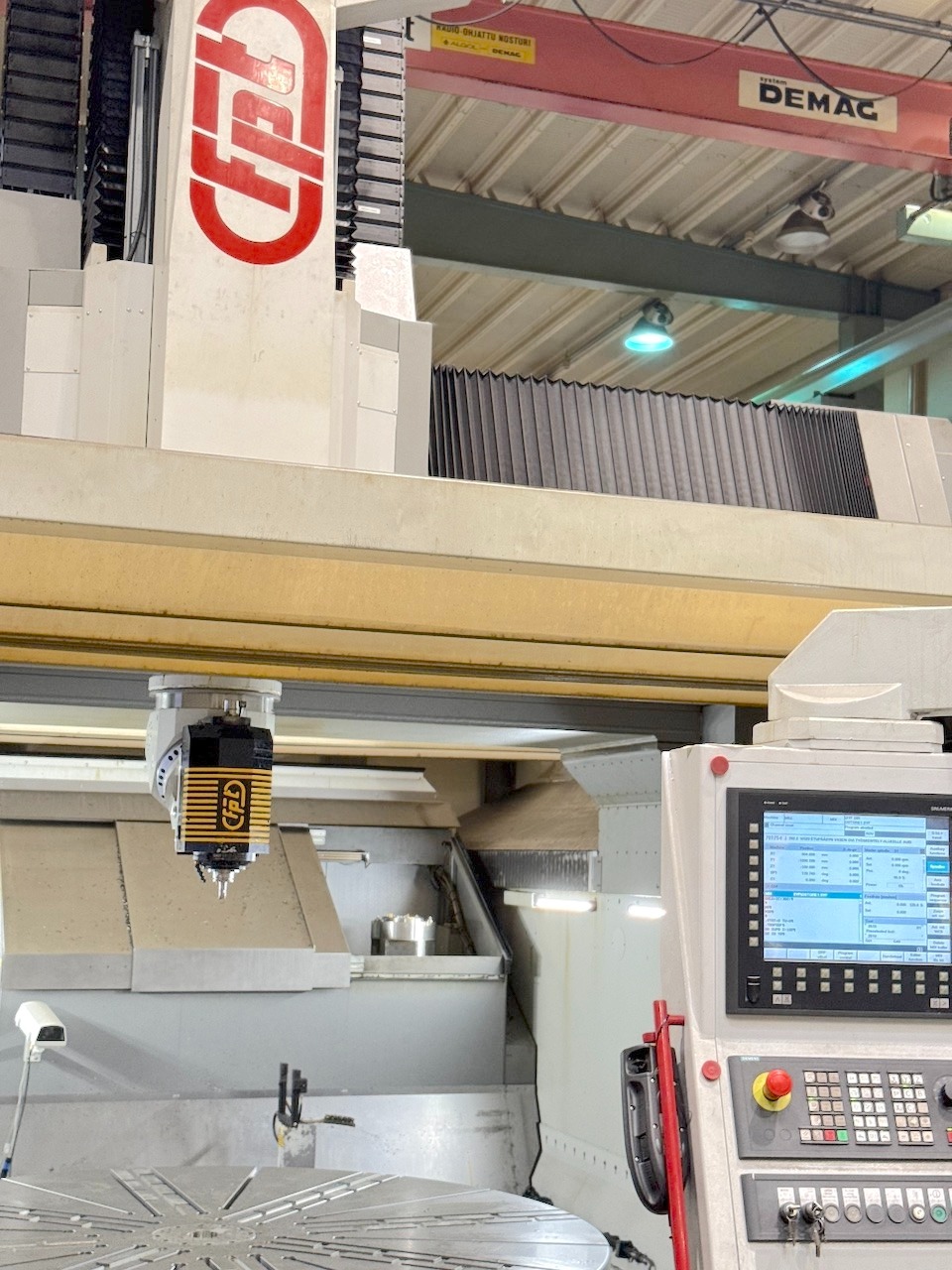

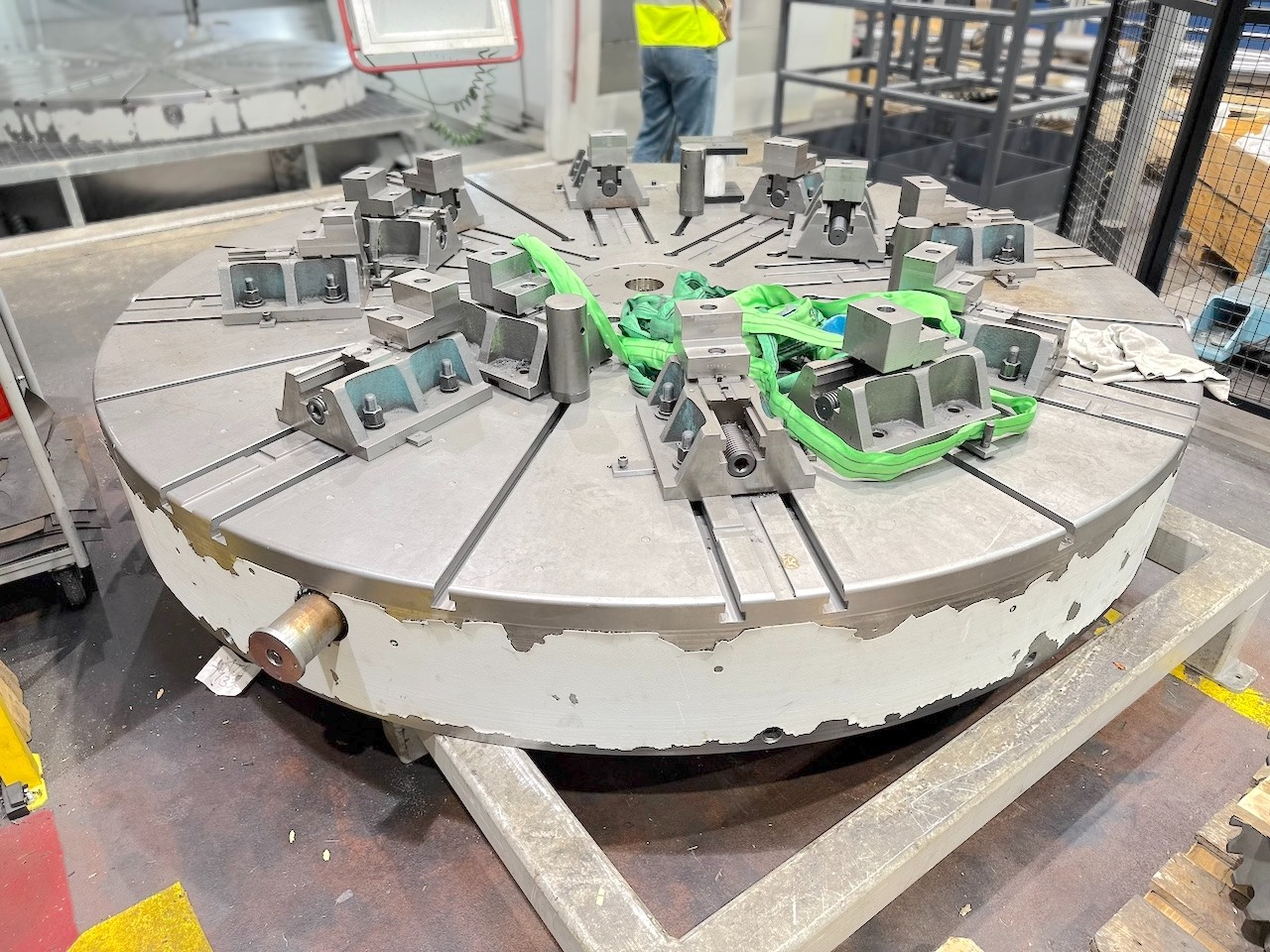

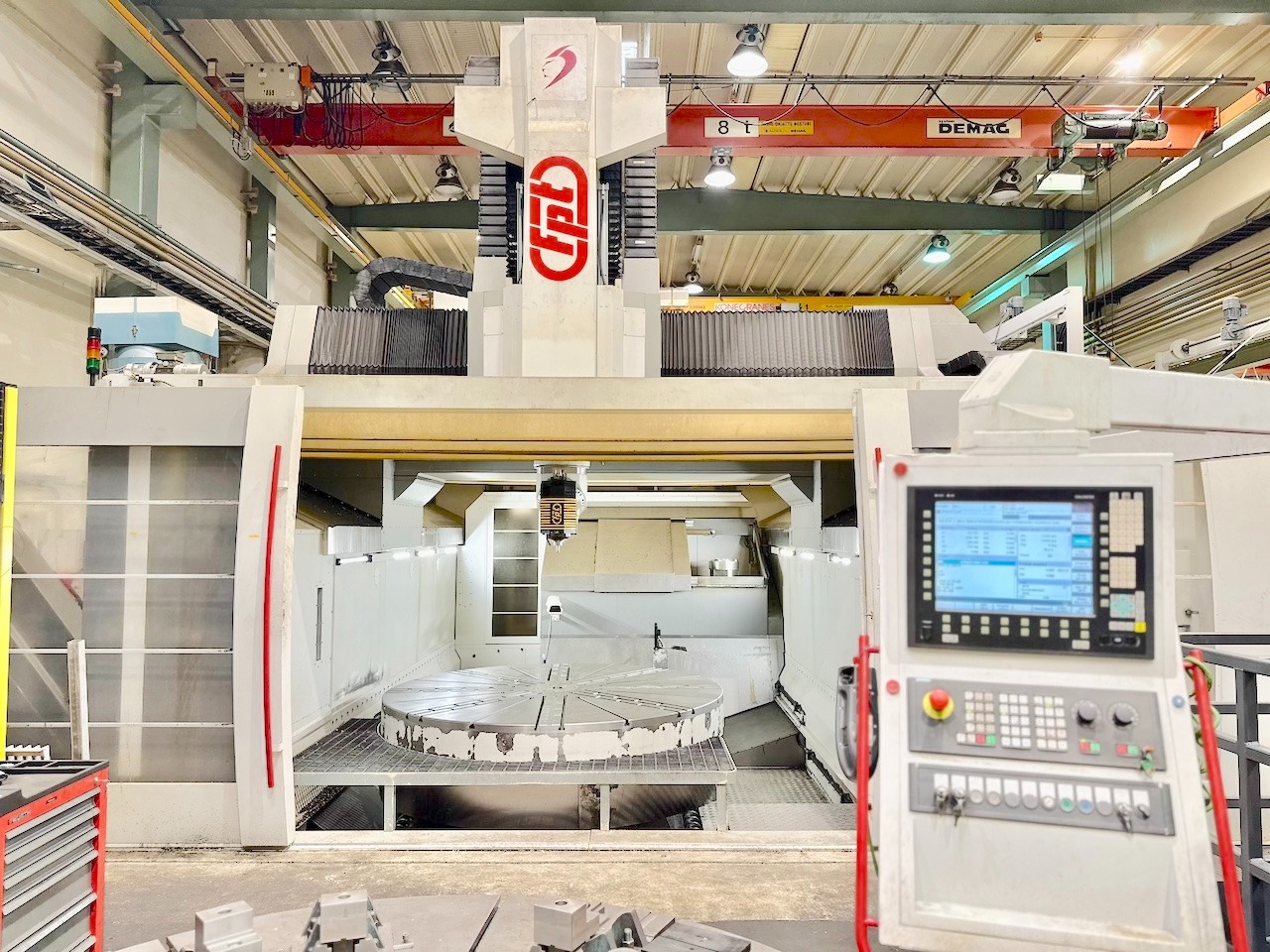

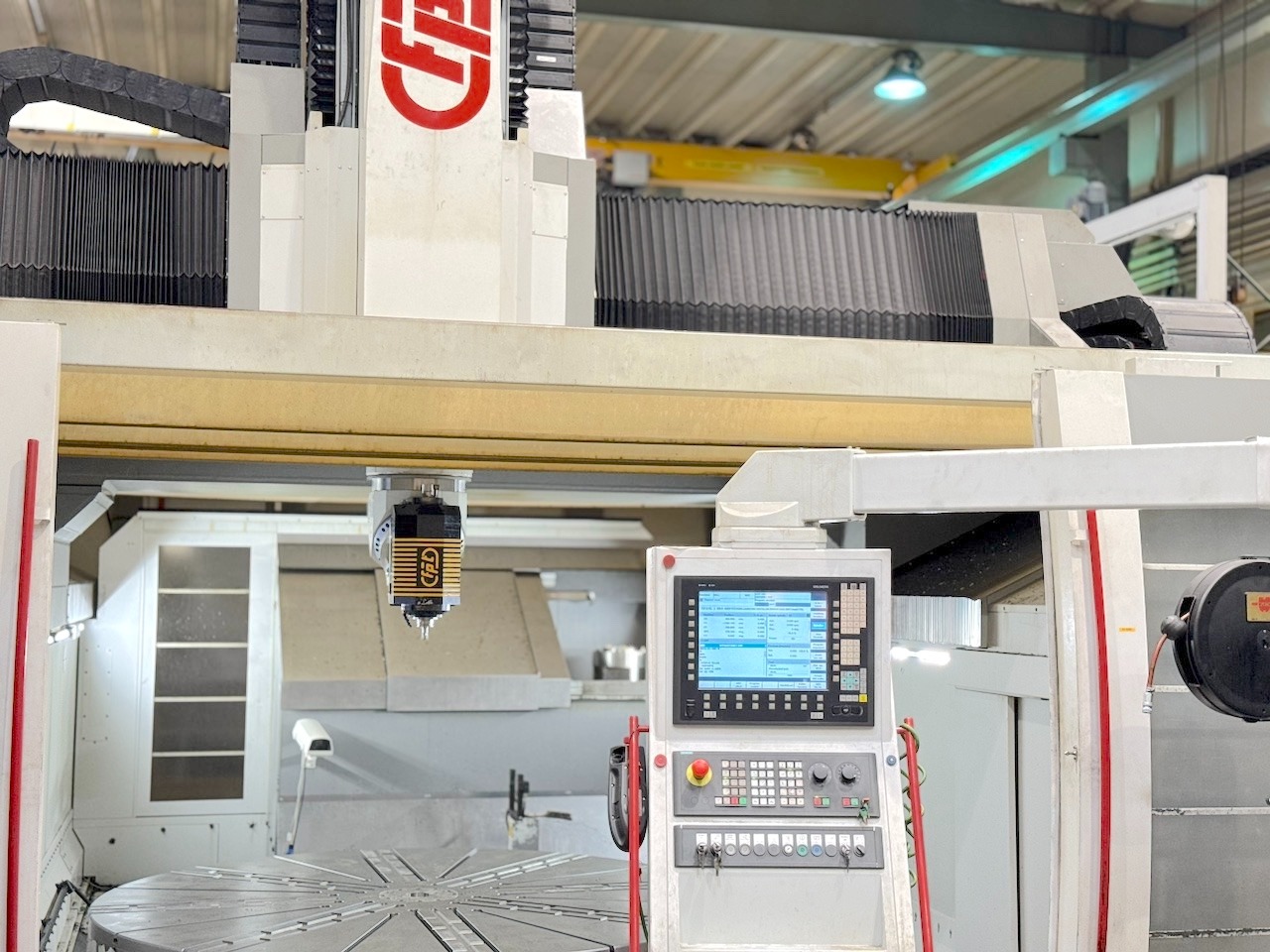

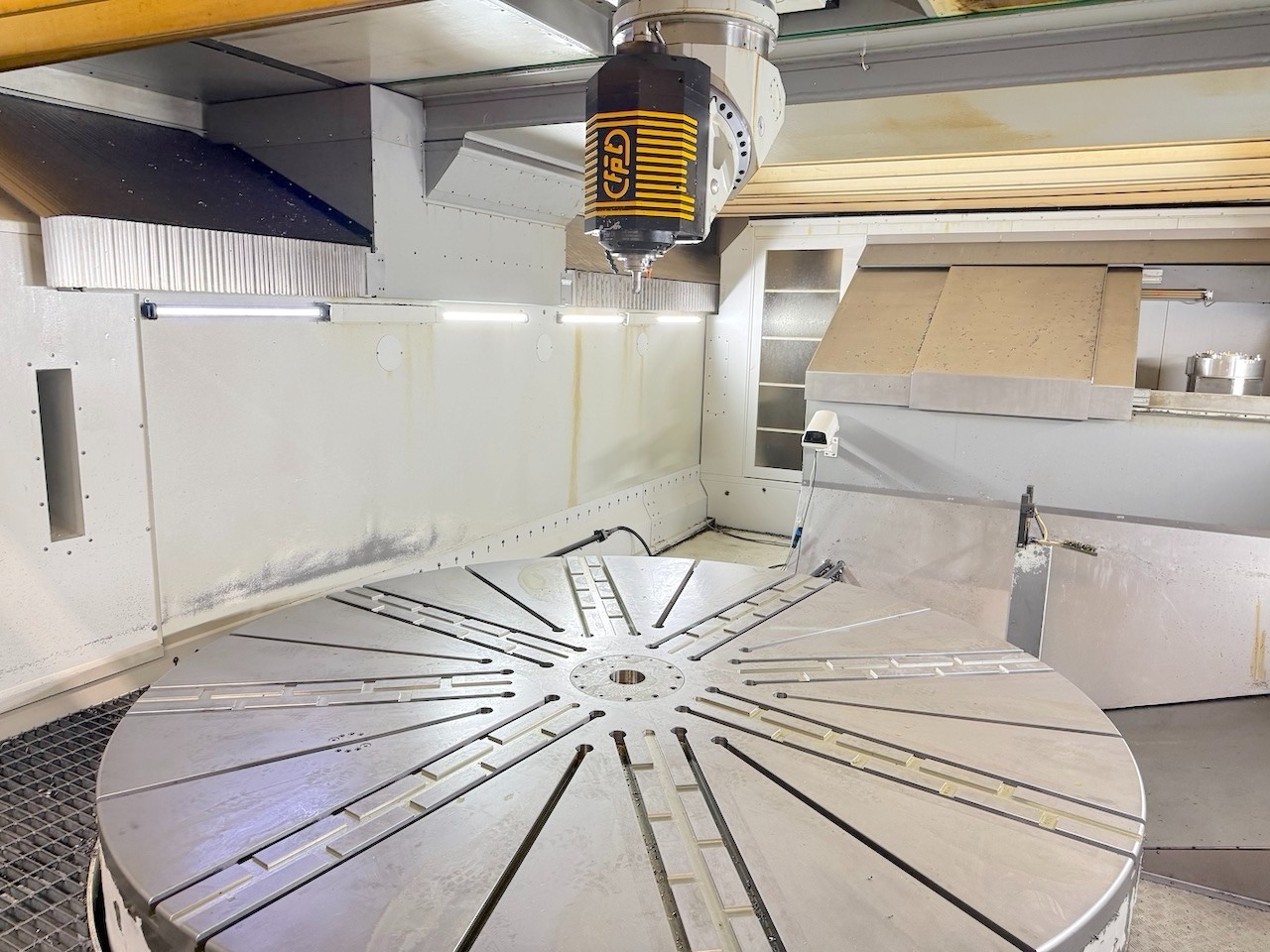

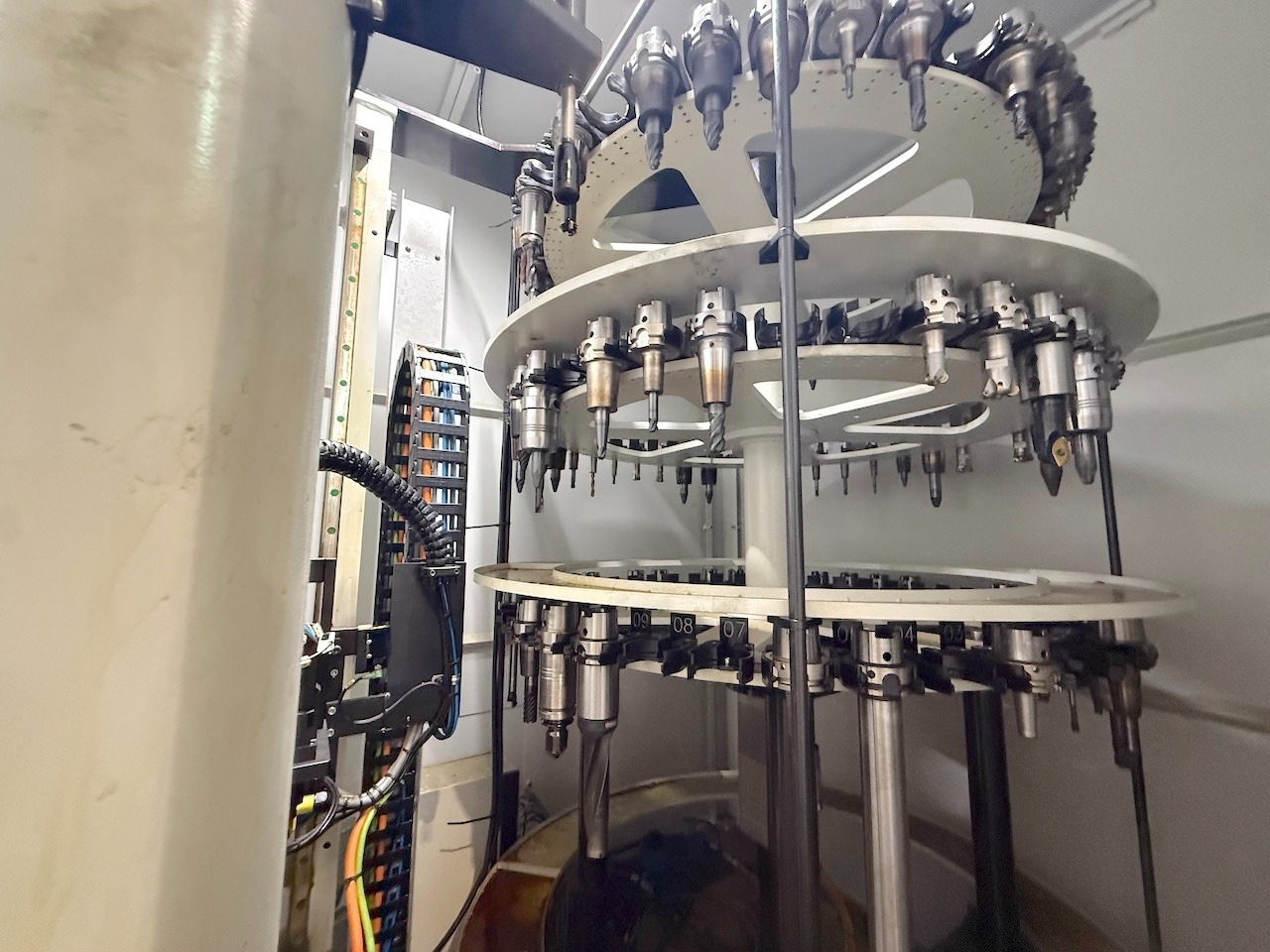

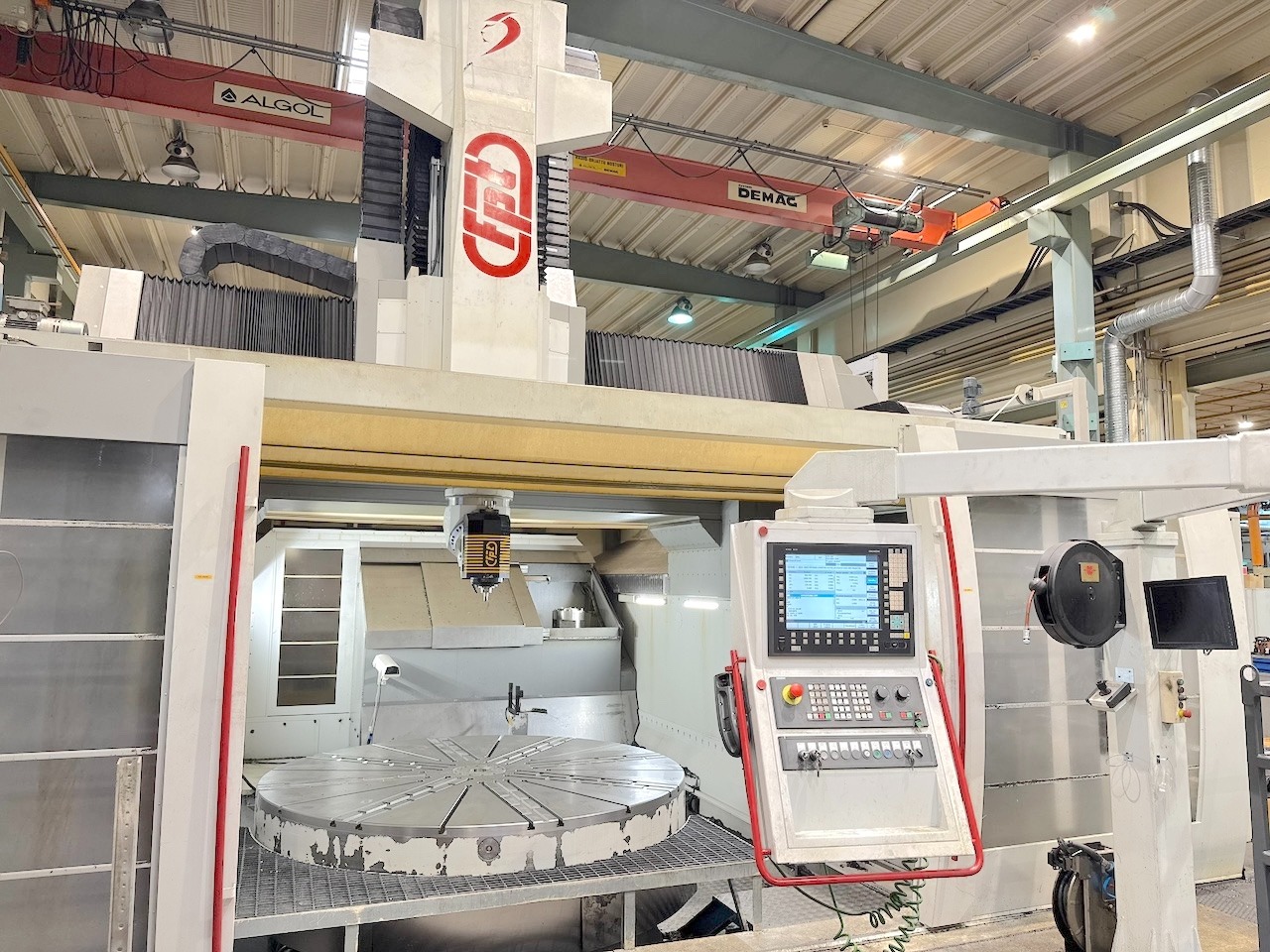

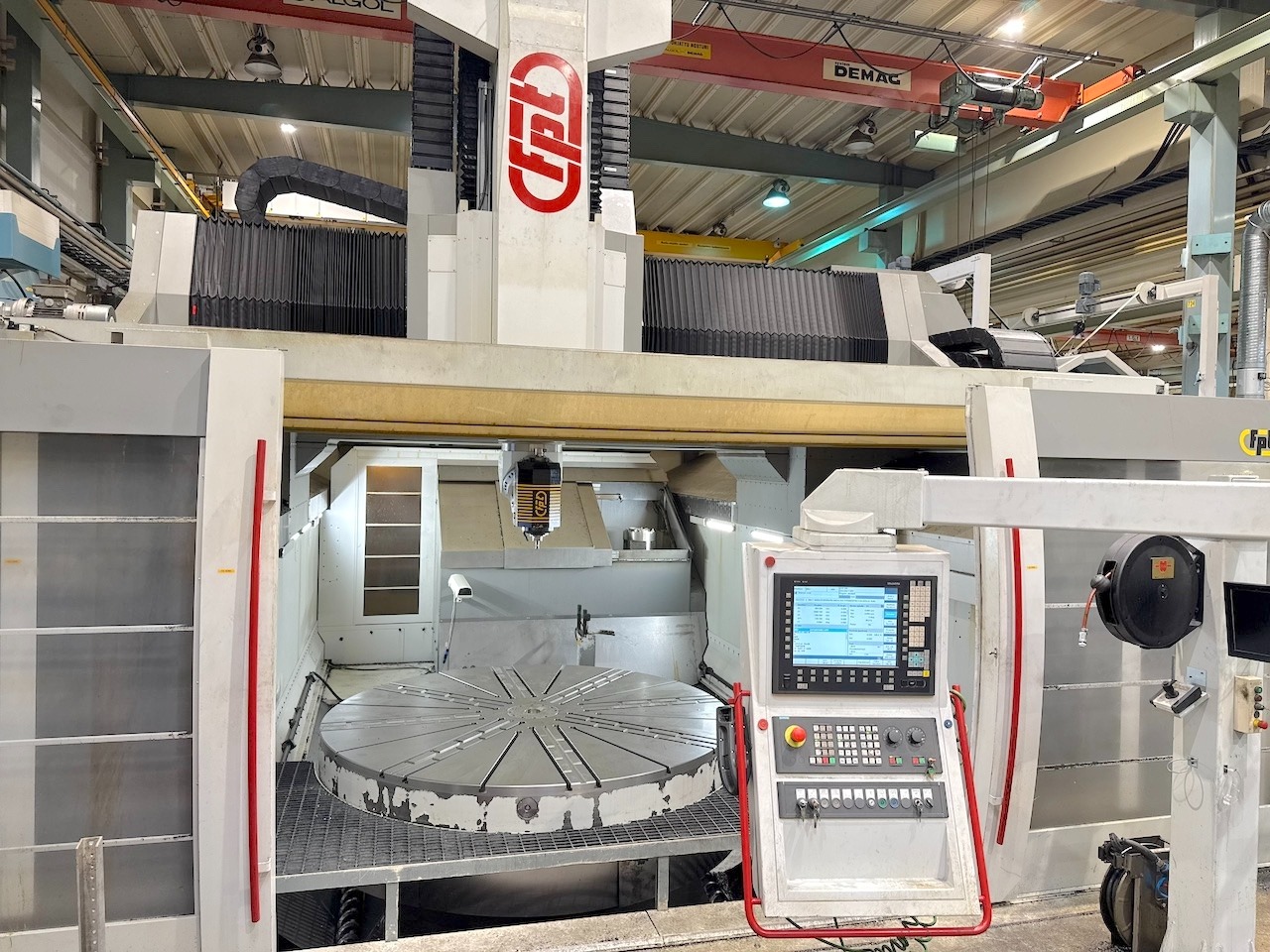

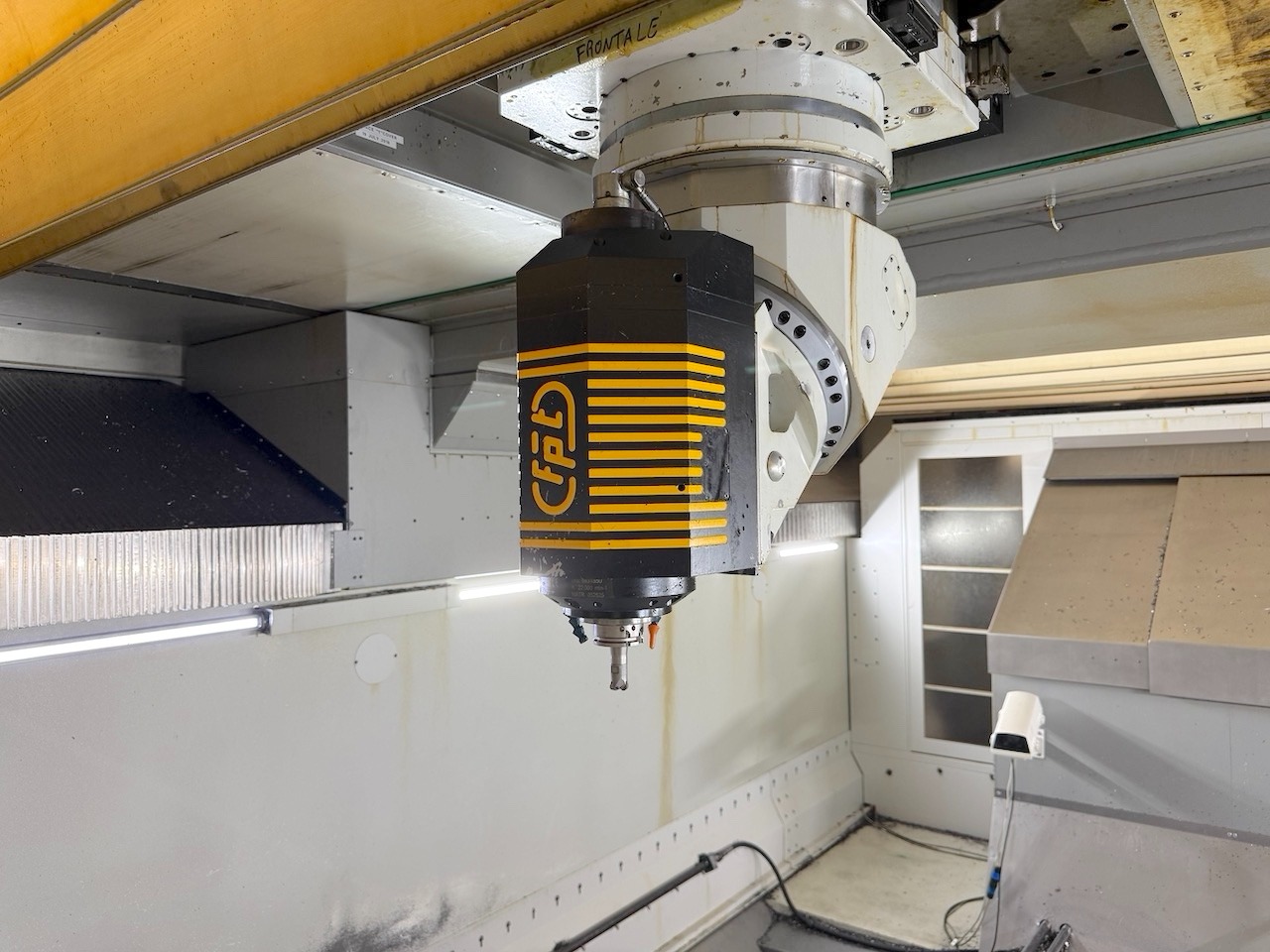

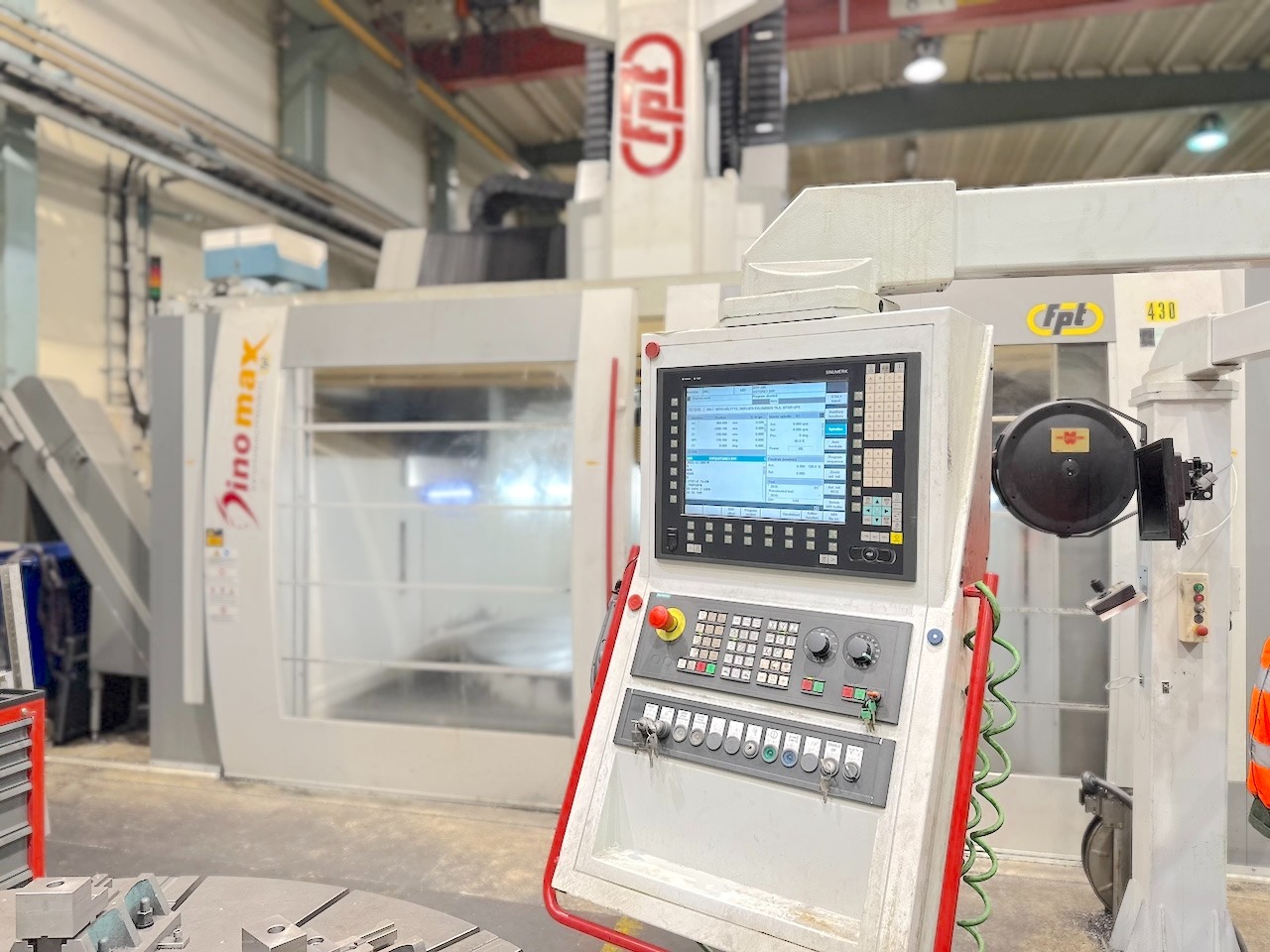

CNC CNC Siemens 840DHS (DSL) Remarques : logiciel AUTOCAL pour l'étalonnage automatique / Logiciel Dynamic RTCP / Logiciel de gestion de la durée de vie des outils / Taraudage rigide pour chaque tête Plage de travail Longitudinal (X) 4 000 mm Vertical (Y) 1 300 mm Transversal (Z) 2 700 mm Table tournante (B) ø 2 500 mm Distance entre les colonnes 3 700 mm Distance entre le nez de la broche et le plan de la table TULCE (V/H) 1 620/1 859 mm - TVS 1 749 mm - Tête de tournage 1 979 mm Entraînement des axes : moteurs linéaires Avances Avance rapide X : 50 m/min Avance rapide Y : 50 m/min Avance rapide Z : 50 m/min Rapide B 80 tr/min Accélération des axes 4 m/s² ATC Emplacements 120 Diamètre max. de l'outil : 75 mm Diamètre max. avec emplacements adjacents libres : 125 mm Longueur max. de l'outil : 80 x 300 mm / 40 x 500 mm Poids max. de l'outil : 10 kg Fixation de l'outil : fraisage HSK63 / tournage Capto C6 Plateau de travail Dimensions (L x l x H) : ø2500 mm Capacité de charge : 8 000 kg Nombre de rainures en T sur la plate-forme : 6 mors, ø 2 500 mm Table 1 Surface : ø 2 500 x H 790 mm Résolution (axe B) 0,0001° Capacité de charge 8 000 kg Vitesse de rotation 80 tr/min Remarques 70 kW Station de changement de têtes Positions : 3 Tête Type TULCE22 Cône de mandrin HSK63 Axe A +/-185° Axe C +/-185° Couple max. 128 Nm Vitesse max. 22 000 tr/min Puissance max. 33 kW Refroidissement CTS 40 bar Remarques : usinages en contre-dépouille avec un angle de 10° - Entraînement direct avec interpolation continue sur 5 axes Tête Type TVS10 Cône de broche HSK63 Couple max. 210 Nm Vitesse max. 10 000 tr/min Puissance max. 44 kW Refroidissement CTS 40 bar Tête Type T2C6 - Porte-outils de tournage Cône de broche 2x Capto C6 (horizontal) 1x Capto C8 (vertical) Refroidissement CTS 40 bars Options Puissance du moteur : 150 kW Poids total de la machine : ≈70 000 kg Encombrement de la machine : 7 500 x 6 975 x 5 180 mm (dimensions nettes) Accessoires fournis : système de serrage rapide pour le changement manuel de palettes avec deuxième mandrin autocentrant à 6 mors de ø2 500 mm et 3 caméras internes avec visualisation en temps réel Haute pression : CTS 40 bar / Refroidissement externe 4 bar - 28 l/min - Réservoir 1 200 l Palpeur de pièce M&H Préréglage des outils avec sonde laser, complet avec logiciel de détection de rupture d’outil et de mesure de la longueur et du rayon Carénage intégral avec capot supérieur à soufflet Système d'évacuation des copeaux : 1 convoyeur parallèle à l'axe Y Aspirateur de fumées : pré-équipement pour système d'aspiration des fumées Type: Gantry CN: Siemens Version CN: 840DHS (DSL) Course X: 4000 mm Course Y: 1300 mm Course Z: 2700 mm Dimensions de la table: Ø 2500 mm x mm Contrôle rotation table en continu: Oui Nombre d'outils: 120 Cône de broche: HSK 63 BT / SK / ISO / HSK Vitesse de rotation de la broche: 22000 rpm Puissance : 33 kW Convoyeur de copeaux: Oui Distance entre montants : 3700 mm

Description du modèleIA

FabricantFPT

CatégorieFraiseuses

Une fraiseuse usine des surfaces planes, des rainures ou des formes complexes en faisant tourner un outil de coupe contre une pièce fixe, en manuel ou en commande numérique. Utilisée en mécanique générale, outillage, prototypage et fabrication de pièces nécessitant des formes précises non cylindriques. Le prix va de 3 000-15 000 € pour une fraiseuse conventionnelle d'occasion à plus de 100 000 € neuf pour une fraiseuse CNC 3 ou 5 axes. Durée de vie de 15 à 25 ans, la broche et la table étant les éléments les plus sollicités selon l'intensité d'utilisation. Nécessite une alimentation électrique adaptée, un système de lubrification/arrosage, et des outils de coupe adaptés au matériau usiné.
