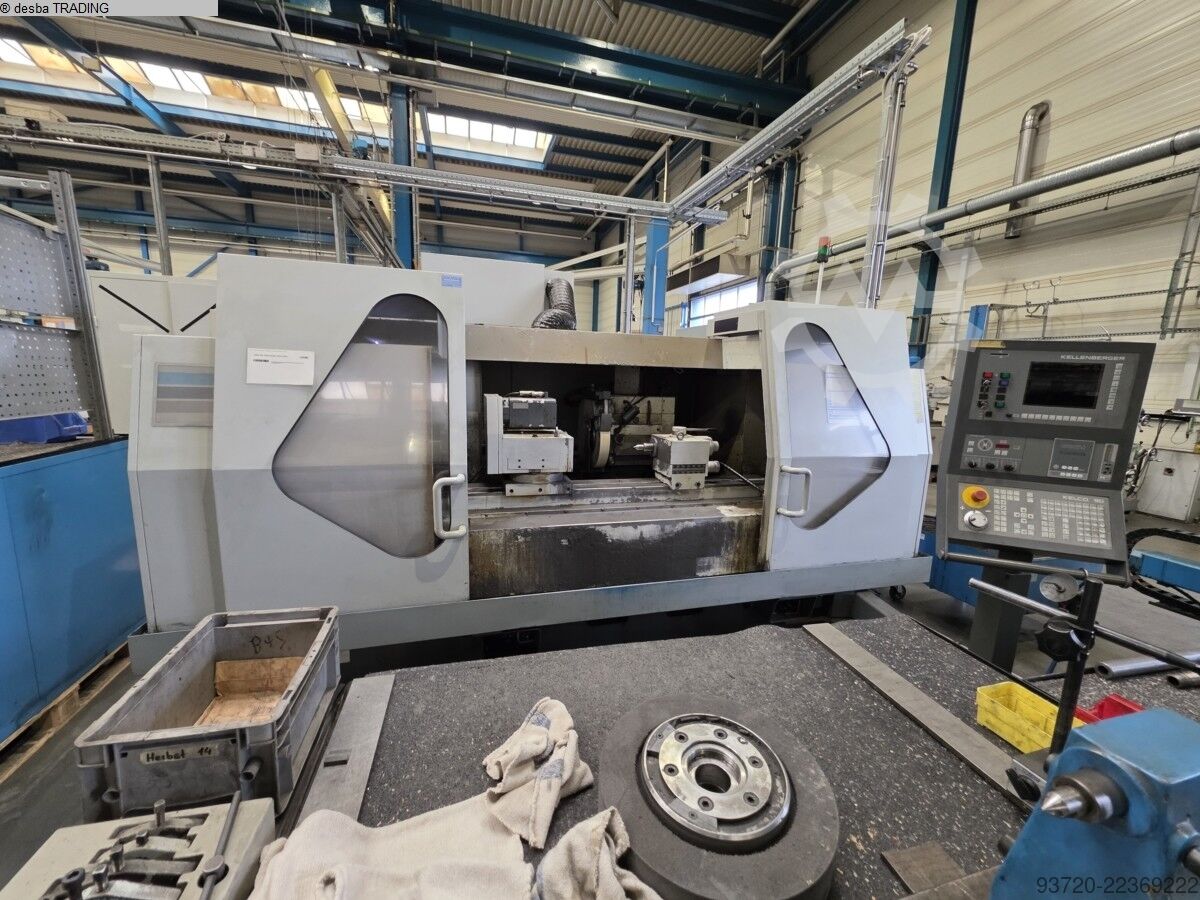

Cylindrical Grinding Machine KELLENBERGER UR 175
OccasionKELLENBERGER · UR 175
Caractéristiques techniques
Marque
KELLENBERGER
Modèle
UR 175
Année
1988
Description
Condition: used, Year of construction: 2003, Machine no.: 675157 Max. weight: approx. 3,500 kg (approx. 4,300 kg incl. packaging) Supply/working voltage: 3x400 V, 50 Hz Control voltage: 24 V Nominal current: 20.5 A Main fuse: 25 A (T) CNC control: GE Fanuc Series 21i-T Grinding wheel speed indicator: make EWL, type 4444 Max. peripheral grinding wheel speed: 30 m/s (ø300 mm/12"), 40 m/s (ø400 mm/16"), 45 m/s (ø450 mm/18") Grinding head drive power: 5.0 kW Grinding wheel head R (left-mounted wheel): approx. ø450 x 80 mm Grinding wheel head RS (right-mounted wheel): approx. ø450 x 80 mm Grinding wheel head UR: left standard approx. ø400 x 63 mm, left max. (option) approx. ø400 x 80 mm, right additional max. (option) approx. ø300 x 40 mm; internal grinding attachment bore approx. ø80 mm Sub-table (Z-axis): distance between centers approx. 1000 mm, max. travel approx. 1150 mm, max. speed 12 m/min, resolution approx. 0.1 µm Top table swivel range (at 1000 mm centers): 0 to +6° (0 to +9° with workpiece length under approx. 800 mm) Grinding carriage (X-axis): max. travel approx. 320 mm, max. speed 6 m/min, resolution approx. 0.1 µm Bwo Nm Unlozwf R Tofjt Pneumatics: min. connection pressure 6 bar, air consumption approx. 2.5 m³/h Drive motors: X-axis slide 2000 rpm/0.3 kW; grinding spindle (R/UR, ø400 mm wheel) 800-1900 rpm [40-95 Hz]/5.0 kW; sub-table (Z-axis) 2000 rpm/0.3 kW; workpiece headstock 2000 rpm/1.0 kW; automatic indexing (UR machine) 3000 rpm/0.5 kW; lubrication/hydraulic pump 1500 rpm [50 Hz]/0.12 kW or 1800 rpm [60 Hz]/0.15 kW Noise emission: equivalent continuous sound pressure level approx. 70 dB(A) Ambient conditions: max. room temperature +40°C, max. humidity 75% Data Coolant Filtration Unit Max. connection pressure: 3 bar / 1 bar (two circuits) Max. flow rate: 80 l/min / 160 l/min (corresponding to the two circuits)
Marque spécialiste de la rectification cylindrique universelle (groupe Hardinge).
Une rectifieuse affine la surface d'une pièce métallique par abrasion pour obtenir un état de surface et une précision dimensionnelle très élevés, souvent en finition après un autre usinage. Utilisée en outillage de précision, mécanique de haute précision, fabrication de moules et de pièces nécessitant une tolérance très fine. Le prix va de 5 000-20 000 € pour une rectifieuse plane d'occasion à plus de 100 000 € neuf pour une rectifieuse cylindrique CNC haute précision. Durée de vie de 15 à 25 ans, la meule et la broche étant les éléments nécessitant le plus d'attention et de remplacement régulier. Nécessite une alimentation électrique adaptée, un système de refroidissement/lubrification pour éviter la surchauffe, et un environnement propre pour préserver la précision.
