Coordinate measuring machine Zeiss O-Inspect
OccasionZeiss · O-Inspect
Caractéristiques techniques
Marque
Zeiss
Modèle
O-Inspect
Année
2011
Description

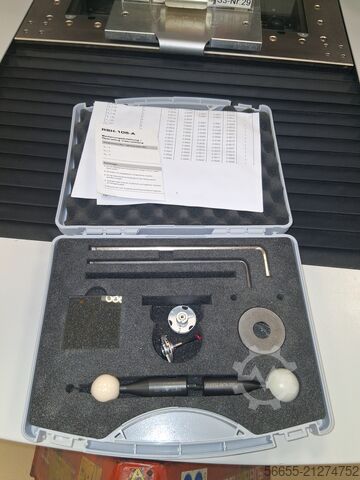

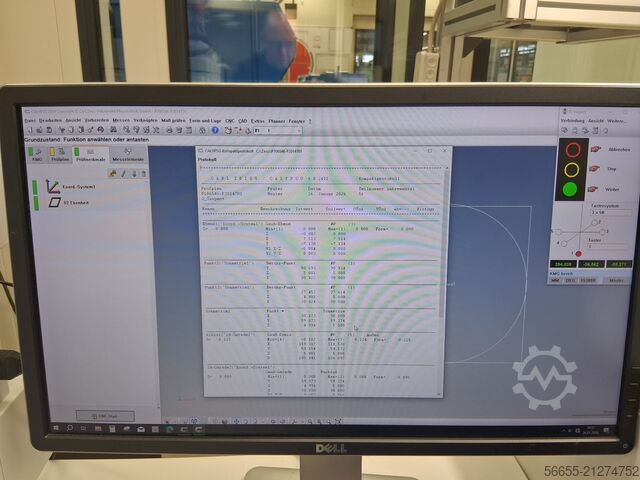

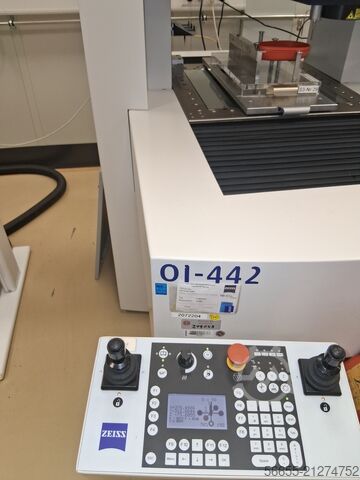

Condition: excellent (used), Equipment: type plate available, ZEISS O-INSPECT 442 Multisensor CNC Coordinate Measuring Machine Manufacturer: Carl Zeiss IMT GmbH, Germany Type: O-INSPECT 442 Machine Type: Multisensor CNC Coordinate Measuring Machine Measuring Range: 400 × 400 × 200 mm For sale is a used ZEISS O-INSPECT 442 coordinate measuring machine, including a comprehensive set of original ZEISS accessories, measuring sensors, software, and a vibration isolation platform. The O-INSPECT 442 combines highly precise optical and tactile measuring technology in a CNC-controlled measuring machine. The combination of ZEISS Discovery V12 zoom optics, VAST XXT probe system, and the installed ZEISS CALYPSO 2019 measuring software makes this system ideally suited for quality assurance, incoming goods inspection, toolmaking, precision engineering, medical technology, research, and development. Technical Data: Manufacturer: Carl Zeiss IMT GmbH Model: O-INSPECT 442 Type: 622810-9806-000 Serial Number: 138890 Year of Manufacture: 2008 Measuring Range X: 400 mm Measuring Range Y: 400 mm Ceb Tqk Nszl Dkuotshb Measuring Range Z: 200 mm Max. Workpiece Weight: 40 kg Supply Voltage: 100 / 110 / 120 / 125 / 230 / 240 V AC Frequency: 50 / 60 Hz Power Consumption: max. 1500 VA Measuring System: ZEISS VAST XXT tactile measuring system ZEISS Discovery V12 telecentric zoom objective White light distance sensor Coaxial top light Through-light illumination 16-segment multi-color ring light Automatic CNC measuring cycles Software: ZEISS CALYPSO 2019 measuring software 2 Industrial PCs 2 Monitors Original software media Original ACRONIS recovery/boot media Documentation Dimensions: Machine (W × D × H): approx. 1,055 × 1,351 × 1,770 mm Weight: Coordinate measuring machine: approx. 800 kg Bilz vibration isolation platform: approx. 360 kg Total weight: approx. 1,160 kg Equipment: ZEISS O-INSPECT 442 coordinate measuring machine ZEISS VAST XXT probe system ZEISS Discovery V12 zoom optics Original ZEISS control panel ZEISS CALYPSO 2019 measuring software 2 Industrial PCs 2 Monitors Original software media Original ACRONIS recovery/boot media Reference standard Comprehensive set of ZEISS measuring probes and styli Several measuring adapters Original ZEISS accessory case Bilz vibration isolation platform Several precision vices Clamping plates Clamping technology and other accessories as shown in the pictures Condition: Used Optical condition as shown in the pictures. Scope of Delivery: ZEISS O-INSPECT 442 coordinate measuring machine Original ZEISS control panel 2 Industrial PCs 2 Monitors ZEISS CALYPSO 2019 measuring software Original software media Original ACRONIS recovery/boot media Documentation Reference standard ZEISS measuring probes and styli Several measuring adapters Original ZEISS accessory case Bilz vibration isolation platform Several precision vices Clamping plates Comprehensive clamping and holding devices Other accessories as shown in the pictures Scope of delivery as shown in the pictures. Subject to change, errors and prior sale.
Carl Zeiss AG est une entreprise allemande spécialisée en optique de précision et est notamment connue du public pour ses objectifs photographiques haut de gamme. Elle est composée de six divisions : microscopie, semi-conducteurs, métrologie, optronique, chirurgie, vision.
Une machine à mesurer tridimensionnelle (CMM) palpe ou scanne une pièce physique pour vérifier ses dimensions, formes et positions géométriques avec une précision micrométrique, par rapport à la définition CAO. Utilisée en mécanique de précision, aéronautique, automobile, médical et fabrication de moules, partout où la conformité dimensionnelle totale d'une pièce doit être validée. Le prix va de 30 000-80 000 € pour une CMM à contact d'occasion de taille courante à plus de 500 000 € neuf pour une CMM optique ou multi-capteurs haute performance. Durée de vie de 20 à 30 ans, la mécanique de précision étant très robuste, les palpeurs et les étalons de référence nécessitant une vérification et un remplacement périodiques. Nécessite une salle ou zone de mesure climatisée (température stable à ±1°C), une alimentation pneumatique (air filtré) pour les CMM à guidage aérostatique, et un logiciel de métrologie dédié (PC-DMIS, Calypso, etc.).
