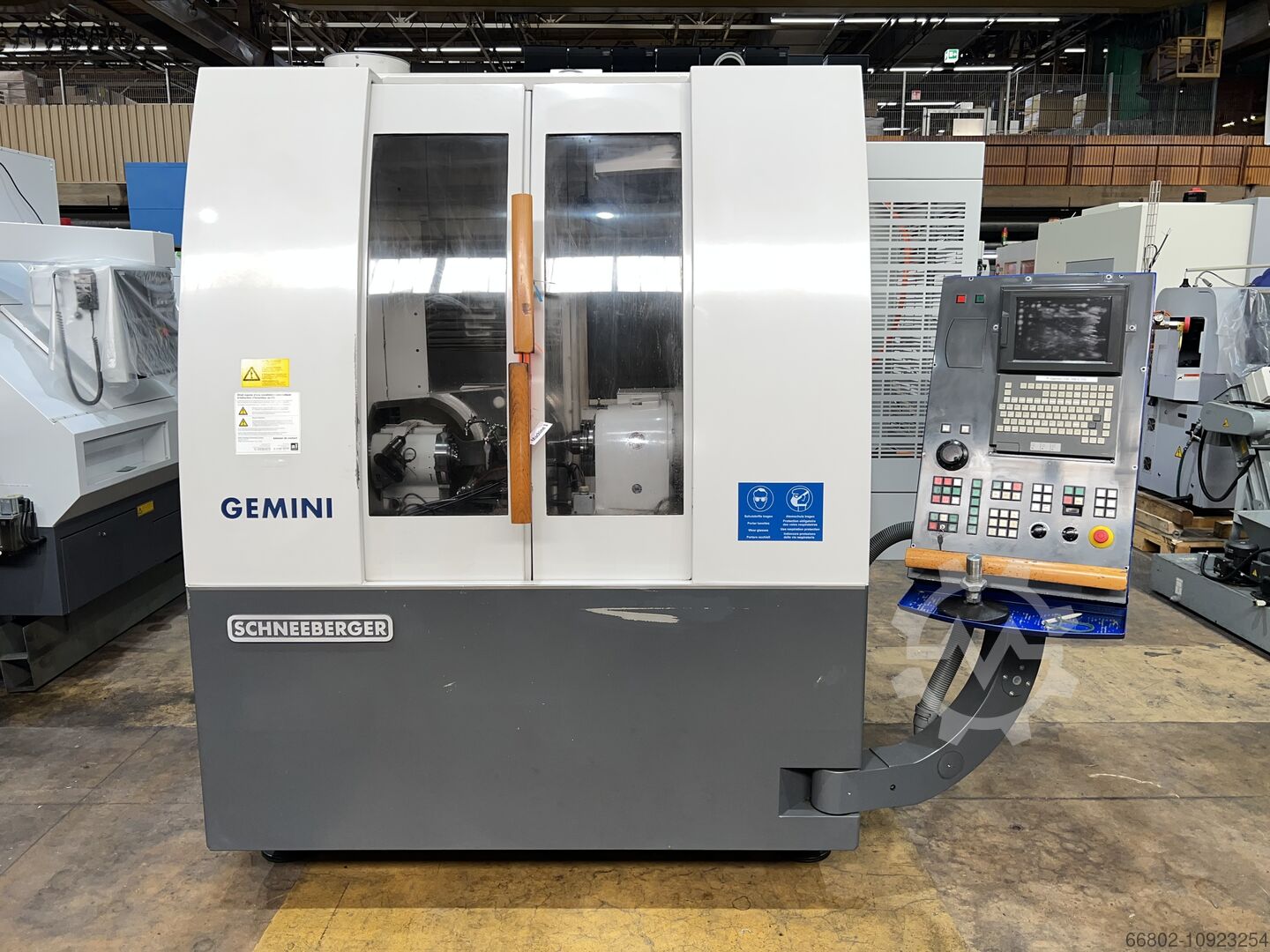

CNC tool grinding machine Schneeberger DMR Gemini
ReconditionnéSchneeberger · DMR Gemini
Caractéristiques techniques
Marque
Schneeberger
Modèle
DMR Gemini
Année
2003
Description
Condition: reconditioned (used), Year of construction: 2005, functionality: fully functional, machine/vehicle number: 20780, Fanuc Oi-MB - spindle HSK50 - 50-10'000 min-1 5 axes XYZAC Manufacturing origin CH Voltage 3x400V/50Hz Netweight 8’000 kg Dimensions 1170x2270x2260 mm TECHNICAL DATA (standard) Control GE Fanuc 160 i-MB Axes 5, simultaneously controllable Chjupdjfbt R Eo S T Uob MEASURING SYSTEMS X-, Y- and Z-axes resolution 3 µm A-axis 0,0001° C-axis 0,0001° GRINDING HEAD, GRINDING SPINDLE Power 15 kW Spindle speed 50 – 10'000 min-1 Spindle attachment HSK 50 Max wheel diameter up to 250 mm Max wheel number 6 LINEAR-AXES X-axis, travel 380 mm. Max speed 20'000 mm/min. Resolution 0,0001 mm Gear ratio 1 : 1 Drive power 1.0 kW, 3 Nm Y-axis, travel 300 mm. Max speed 5'000 mm/min. Resolution 0,0001 mm Gear ratio 24 : 4 Drive power 1.0 kW, 8 Nm Z-axis, travel 280 mm. Max speed 20'000 min-1 Resolution 0,0001 mm Gear ratio 1 : 1 Drive power 1.0 kW, 3 Nm SWIVEL-AXES C-axis, angle 210° Max speed 72°/sec. Resolution 0,0001° Drive power 1.0 kW, 8 Nm C-axis’, angle +/- 180° Max speed 90°/sec. Drive power hydraulic A-axis DMR 100 Rotation infinite Max speed 225°/sec. / 3600°/sec. Resolution 0,0001° / 0,0001° Power 1.0 kW / 5.8 kW Taper ISO 50 Center height 210 mm TABLE narrow piece / large piece / total Length 500 mm / 500 mm / 1000 mm Width 145 mm / 330 mm ELECTRIC CONNECTED LOAD 9 kW / 15 kW Power rating 27 kVA / 36 kVA Tension 3x400 V AC Frequency 50 Hz Main fuse 63 AT errors and omissions excepted-data given without obligation
Constructeur suisse de machines d'affûtage et de rectification d'outils coupants.
Une rectifieuse affine la surface d'une pièce métallique par abrasion pour obtenir un état de surface et une précision dimensionnelle très élevés, souvent en finition après un autre usinage. Utilisée en outillage de précision, mécanique de haute précision, fabrication de moules et de pièces nécessitant une tolérance très fine. Le prix va de 5 000-20 000 € pour une rectifieuse plane d'occasion à plus de 100 000 € neuf pour une rectifieuse cylindrique CNC haute précision. Durée de vie de 15 à 25 ans, la meule et la broche étant les éléments nécessitant le plus d'attention et de remplacement régulier. Nécessite une alimentation électrique adaptée, un système de refroidissement/lubrification pour éviter la surchauffe, et un environnement propre pour préserver la précision.
