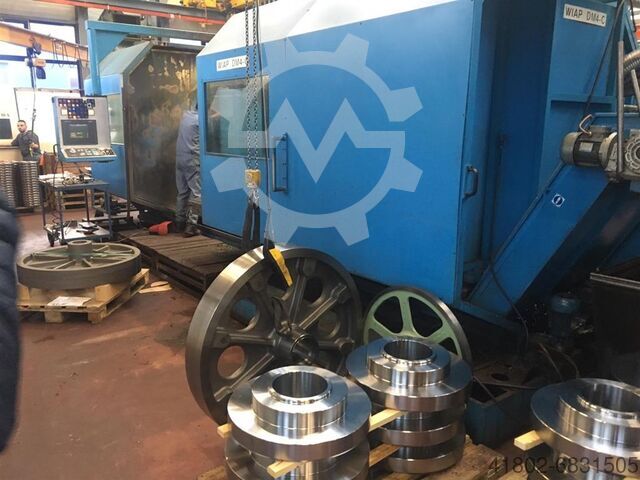

CNC Lathe WIAP DM4 - C 1600 x 3000

WIAP · DM4 - C 1600 x 3000

Caractéristiques techniques

Description

Condition: good (used), Year of construction: 2000, 1 4-Bahnen-Flachbett (die 2 äusseren für Z-Schlitten; 2 innere für Reitstock) mit verfahrbarem Z-Schlitten auf äus seren 2 Führungen; Abstand 1160 mm auf inneren Führungen für Reitstock 700 mm Bettlänge mm 5300 Spitzenweite (Drehlänge zw. Futter-Höhe und Spitzen ) mm 3000 Spitzenhöhe mm 800 Drehdurchmesser über Bett mm 1600 Drehdurchmesser über Kreuzschlitten (zwischen Spitz en) mm 1400 Umlaufdurchmesser über Schlitten mm 1200 Bettbreite Führung Aussen mm 1160 Führungsbreite Reitstock MItte mm 700 Bett geschweisst; entspannt durch WIAP-Ersatzglüh- verfahren und vibrationsgedämpft nach dem pat. Verf ahren WIAP® VDSF® (Pat.Nr. 68433; Anm.4230130.30;PCT/CH95-00108; PCT/CH95-00108, PCT/CH95-1072, PCT/CH95-1073) Führungsauflagen geschliffen; Führungen austauschba r ohne Bettdemontage 1.2 Spindelstock / Hauptantrieb - festangeordnet Anzahl Spindelstöcke Stk. 1 Spindelmesskreis digital / linear Achsenlagenüberwachung keine; da Rundachse Spindelbohrung mm 112 Spindelnase A15 DIN 55021 Hauptspindelmotor: 100% ED kW 46 Nm 305 Motor 1PH7184 2NE Leistungsteil 6SN112-1AA00-0FA Hinter dem Spindelstock aufgebautes 3 Stufen Getrie be Automatisches über M Funktion programmierbares Getriebe Getriebstufe 1 RPM 5,6-120 Getriebstufe 2 RPM 16-360 Getriebstufe 3 RPM 45-800 Drehmoment Stufe 1: (100%) Nm 15236 Drehmoment Stufe 2: (100%) Nm 5290 Drehmoment Stufe 3: (100%) Nm 1904 Max Drehzahl RPM 800 1.3 Längs- und Querschlitten Stk. 1 Anzahl Querschlitten Stk. 1 Anzahl Längsschlitten digital / linear Achsmessystem am Motor Balluf Achsendlagenüberwachung (3er-Schaltpaket) RpM 2000 Achsantrieb Z-Vorschubmotor 27 Nm mm 1005 2 X Schlitten unabhängig verfahrbar Max Abstand in nen Ueber M Funktion ankoppelbar X Schlitten 1 4 Fach Rev. und X Schlitten 2 mit Angetr. Revolver kN 27 Vorschubkraft mm 6000 Bws Nmed D Nxks Unlfet Max Vorschub / Eilgang Z mm 63 x 10 Vorschubart: spielfreie Kugelrollspindel mm 3020 Verfahrweg Z-Achse m / min 6* Eilgang Z-Achse (Auslegung 10 m / min) RpM 2000 Achsantrieb X-Vorschubmotor 1FT5076 18/22 Nm kN 15 Vorschubkraft mm 6000 Max Vorschub / Eilgang X mm 50 x 10 Vorschubart: spielfreie Kugelrollspindel mm 850 Verfahrweg X-Achse m / min 10 Eilgang X-Achse 1.3a Reitstock manuell verstellbar; luftunterstützt für leichtes V erschieben vibrationsgedämpft mit Konus für Reitstockspitze Pinolen-Durchmesser mm 200 Pinolen-Hub mm 200 Hilfsschleppeinrichtung mit dem Z-Schlitten vorhand en Klemmung mit Mutter & Hebel / Ringmutter mit div. Gewinden im Umkreis; versetzbar 1.4 Führungen Alle Führungen sind auf geschliffenen Flächen und reibgeklebt Abmessungen mm 90 x 50 Härte der Stahlführungen ca. HRc 55 - 60 Gegenführungen kunststoffbeschichtet Automatische Zentralschmierung mit elektr. Kontroll e Die schweren Einheiten werden für den Leichtlauf un d gegen Verschmutzung luftunterstützt mit dem WIAP® Press-Air-Verfahren 1.5 Werkzeugrevolver mit angetriebenen Werkzeugen Werkzeugrevolver Baruffaldi TOER 320 Typ K18.0320.12041.B Anzahl Pos Pos 8 Zylinderschaft-Durchmesser VDI 60 Revolver Scheibe Durchmesser aussen mm 570 Revolver Scheibe Durchmesser VDI 60 mm 476 Scheiben Dicke mm 95 Angetriebene Werkzeuge Stk. 4
