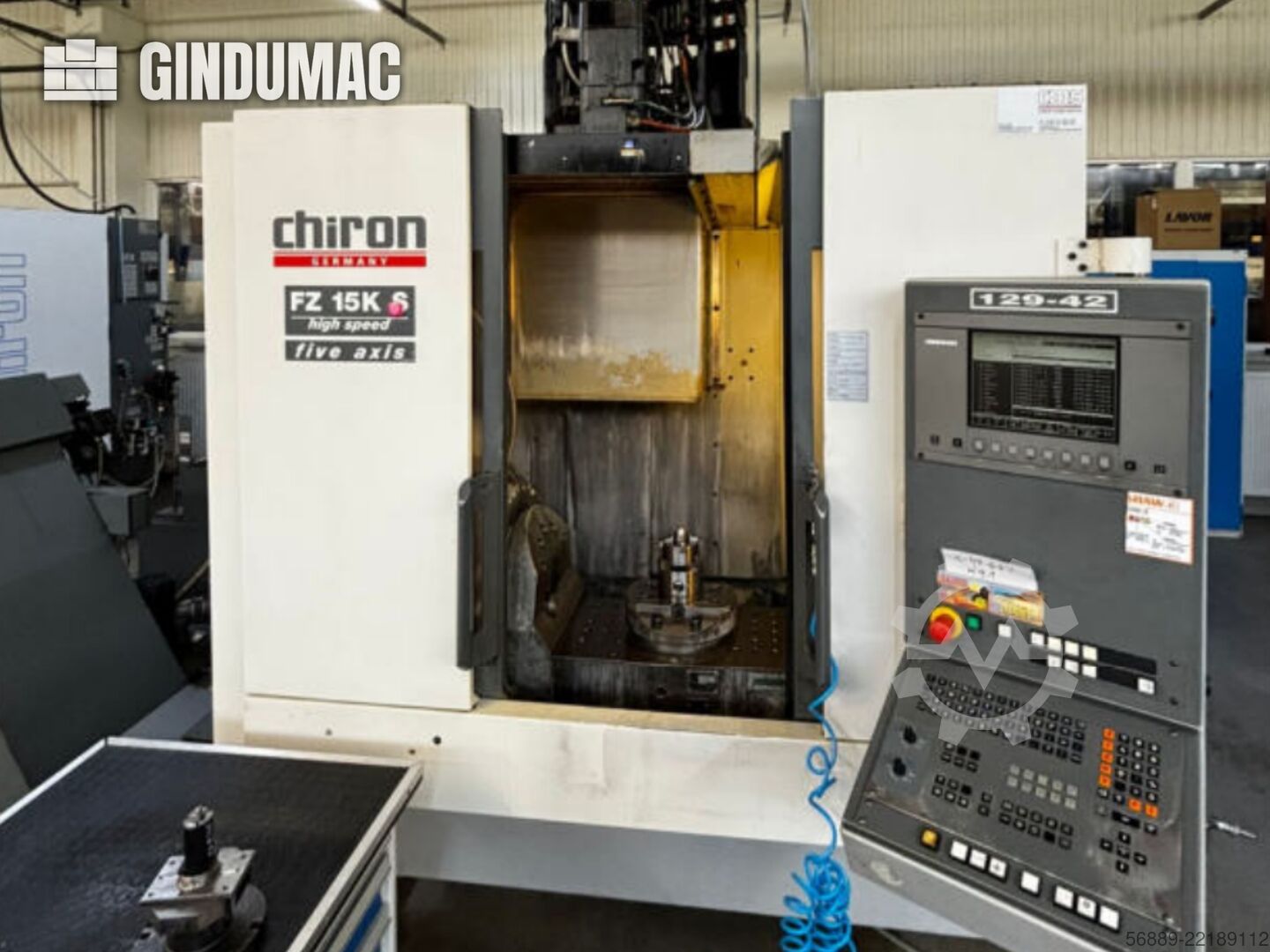

CHIRON FZ 15K S CHIRON FZ 15K S
Occasionchiron · FZ 15K S
Caractéristiques techniques
Marque
chiron
Modèle
FZ 15K S
Année
2001
Description
Condition: repair required (used), Year of construction: 2007, functionality: not functional, machine/vehicle number: 191-89, Technical characteristics: - Machining workspace: X 550 mm; Y 400 mm; Z 360 mm - Axis configuration: 3 linear axes (X, Y, Z) + 1 rotary table axis A and 2 rotary divider head axes B, equipped with direct angular measuring system, max rotation speed 50 rpm, accuracy +/- 5" - Axis A swivel range: +/- 110° - Max. clamping/part dimensions: Ø 247 x 830 mm; max. weight 360 kg - Rapid traverse rate: X/Y/Z 40/40/40 m/min - Distance between divider heads B1/B2: 250 mm - Spindle speed: 1–10,000 rpm - Spindle interface: DIN69893-HSK-A63 (with internal coolant supply) Beb T E N Hsxxi Rme Asll - Automatic tool changer: 1x48 positions / chip-to-chip average 2.5 sec - Max. tool diameter: 82 mm / max. tool length: 250 mm / max. tool weight: 5 kg Electrical specifications: - Supply voltage: 3x400V/50Hz - Installed power: approx. 45 kVA / 80A Dimensions: - Installation space: approx. 4.4 x 2.3 x 3.1 m - Weight: approx. 8,500 kg Equipment includes: - CNC control: Siemens 840D Power Line - Chip conveyor: Spring Knoll - Oil cooling system - High-pressure oil filtration system (max. 80 bar): Knoll HL 450/1200 - Shaft cooling system, guideways and control cabinet - 2 oil lubrication units - Oil mist extraction/recovery: LTA - Fire protection: Kraft & Bauer - Part presence P/Y detection: with low-pressure air sensors - In-process inspection: Marposs T25 - Tool holder presence detection in spindle - Documentation: incomplete Machine status: NOT OPERATIONAL: Hydraulic power unit motor burned out.
Constructeur allemand de centres d'usinage à grande vitesse, basé à Tuttlingen.
Un centre d'usinage combine plusieurs opérations (fraisage, perçage, alésage) en une seule machine à commande numérique, avec changement d'outil automatique pour une production continue et précise. Central en aéronautique, automobile, médical et sous-traitance de précision, partout où plusieurs opérations d'usinage doivent s'enchaîner sans reprise de pièce. Le prix va de 15 000-40 000 € pour un centre d'usinage vertical d'occasion à plusieurs centaines de milliers d'euros neuf pour un centre 5 axes haute performance. Durée de vie de 15 à 20 ans, la broche et le magasin d'outils étant les composants les plus critiques à entretenir. Nécessite une alimentation électrique triphasée forte puissance, un système de lubrification/arrosage, et un sol renforcé pour supporter le poids de la machine.
