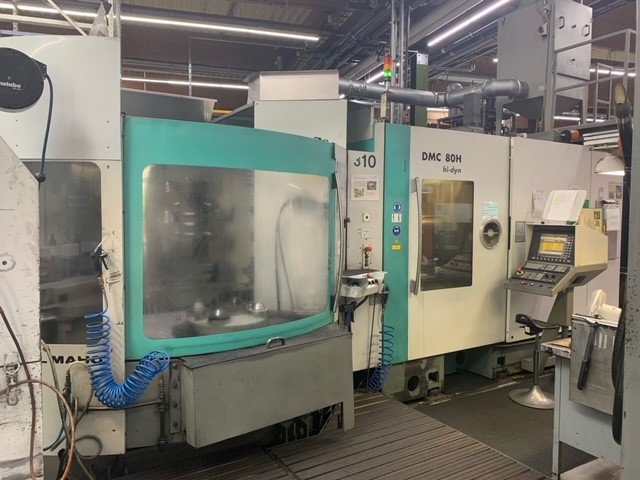

Centre d'usinage horizontal DMG DMC 80 H d'occasion
OccasionDMG · DMC 80 H
Caractéristiques techniques
Marque
DMG
Modèle
DMC 80 H
Année
2001
Description
Centre d'usinage horizontal Fabricant : DMG Deckel Maho Type : DMC 80H hi-dyn. RS4 avec changeur de plaques double et station de palettes 4 stations Table rotative NC 360 Paquet de précision Porte-outils Cône abrupt : HST 100* DIN 69893 Forme A Chaîne de positions du magasin d'outils : 1 x 90 & 1 x 90 Convoyeur à copeaux Avec filtre à bande de Knoll BILUTEC Lufttechnik - Systèmes de filtration Numéro de la machine : 28840003102 Année de construction : 2001 Système de contrôle : Siemens Sinumerik 840D Heures de fonctionnement : environ 83 500 h Caractéristiques techniques Données techniques Entraînement principal - Entraînement direct par moteur asynchrone refroidi par liquide et régulé en vitesse - Plages de vitesse programmables en continu : o Mode de fonctionnement : 0 à 6 000 tr/min o Mode réglage : 0 à 800 tr/min o Opérations manuelles : 0 à 5 000 tr/min - Couple : o S1 - 100% Cycle de service : max. 300 Nm (220 lb-pi) o S6 - 40 % du cycle de travail : max. 440 Nm (322 lb-pi) - Performances : o S1 - cycle de fonctionnement à 100 % : 25 kW (33 ch) o S6 - 40 % du cycle de travail : 37 kW (49 ch) Entraînement de l'alimentation - Servomoteurs synchrones triphasés à courant alternatif - Vitesse d'avance des axes X/Y/Z : o Programmable en continu : 1 à 40 000 mm/min (0,04 à 1 575 in/min) o Traversée rapide : 40 000 mm/min (1 575 in/min) o Mode de réglage : 1 à 2 000 mm/min (0,04 à 79 in/min) o Opérations manuelles : 1 à 5 000 mm/min (0,04 à 200 in/min) - Force d'avance : o Axes X/Z (cycle de travail de 100 %) : max. 15 000 N (3 372 lb) o Axe Y (cycle de travail de 100 %) : max. 10 000 N (2 255 lb) Système de mesure - Résolution, plus petit pas d'entrée : o Axes X/Y/Z : 0,001 mm (0,0004 in) - Tolérance de position (selon VDI/DGQ 3441) : o Mesure directe des axes X/Y/Z : 0,010 mm (0,004 in) o Mesure directe de l'axe B : 14 secondes d'arc Table ronde - Vitesse : max. 19 tr/min - Force de serrage des palettes : 120 000 N (27 000 lb) - Moment de basculement : max. 16 000 Nm (3 520 lb-ft) - Couple tangentiel : max. 4 800 Nm (3 523 lb-ft) Palette - Nombre de palettes : 1 - Dimensions : 500 x 630 mm (19.7 x 24.8 in) - Charge admissible par palette : o Avec 1 palette : max. 500 kg (1 102 lb) o Avec 2 palettes : max. 900 kg (1 984 lb) - Fentes en T : o Nombre x largeur : 4 x 14 mm (0.16 x 0.55 in) - Rainure de guidage : o Nombre x largeur : 1 x 14 mm (0.04 x 0.55 in) Zone de travail - Distance de déplacement : o Diamètre de l'outil supérieur à 200 mm (7.87 in) : o Diamètre de l'outil inférieur à 200 mm (7,87 in) : o Plage de déplacement asymétrique : o Axe X : 800 mm (31.5 in) o Axe X : +500/-400 mm (+19.7/-15.7 in) Axe Y : 710 mm (27.9 in) Axe Z : 710 mm (27.9 in) Axe B : 360° Dimensions de la machine : 4 600 x 2 400 x 2 700 mm Poids de la machine : 10 500 kg CN: Siemens Version CN: Sinumerik 840D Course X: +500 -400 mm Course Y: 710 mm Course Z: 710 mm Nombre de palettes: 1 Dimensions de la table: 500 x 630 mm x mm Poids admis sur la table: 500 kg Contrôle rotation table en continu: Oui Index: 360 ° Nombre d'axes contrôlés: 5 Nombre d'outils: 90 Vitesse de rotation de la broche: 6000 rpm Arrosage centre broche: Oui Puissance : 25 kW Convoyeur de copeaux: Oui
DMG (Découpage Mécanique Générale) est une entreprise française spécialisée dans le travail des métaux et la tôlerie. L'entreprise propose une gamme complète de services incluant la découpe laser, l'emboutissage, le pliage, la mécano-soudure, l'usinage et le sertissage. Forte d'une expertise reconnue et d'un parc machines modernes, DMG intervient sur des pièces de complexité variable pour divers secteurs industriels.
Un centre d'usinage combine plusieurs opérations (fraisage, perçage, alésage) en une seule machine à commande numérique, avec changement d'outil automatique pour une production continue et précise. Central en aéronautique, automobile, médical et sous-traitance de précision, partout où plusieurs opérations d'usinage doivent s'enchaîner sans reprise de pièce. Le prix va de 15 000-40 000 € pour un centre d'usinage vertical d'occasion à plusieurs centaines de milliers d'euros neuf pour un centre 5 axes haute performance. Durée de vie de 15 à 20 ans, la broche et le magasin d'outils étant les composants les plus critiques à entretenir. Nécessite une alimentation électrique triphasée forte puissance, un système de lubrification/arrosage, et un sol renforcé pour supporter le poids de la machine.
